更多产品点击: 闸阀
型号 Z941H-16C DN300

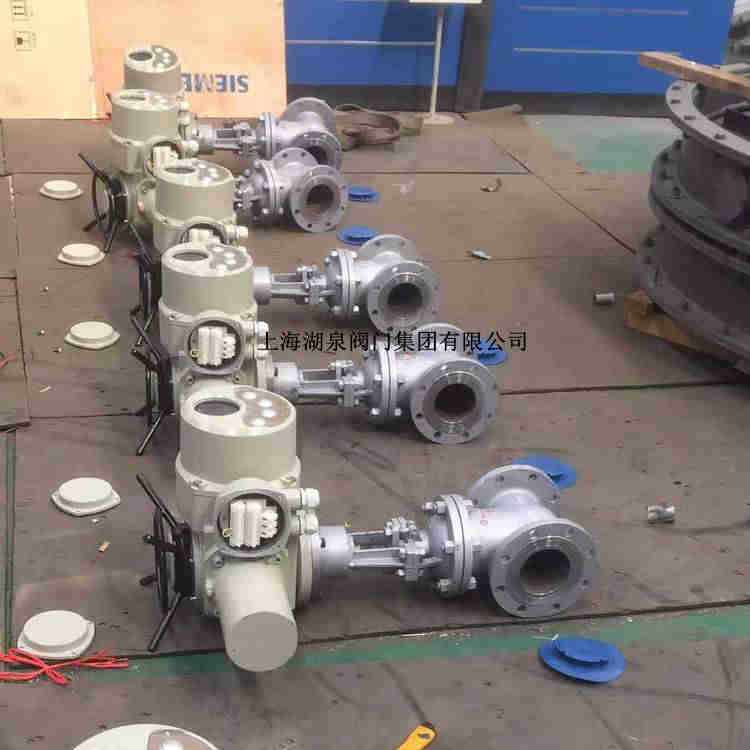

智能一体化电动闸阀简介: 它的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。智能调节型电动闸阀 Z941H-16C高温电动闸阀 dn300双法兰电动铸钢闸阀:是电动装置和闸阀组装而成,广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭...专业z941h闸阀,是一家铸造,生产,销售于一体的制造企业,一直秉承“质优价实,售后至上”的经营理念,坚持“第一时间反馈,赶赴现场处理问题” 的原则为客户解决后顾之忧。
Z——代表代表阀门类型《闸阀》
9——代笔驱动方式电动
4——代表连接形式《法兰》
1——代表结构形式《楔式单闸板》
H——代表阀座材质《不锈钢》
-《分隔号》
16——代表公称压力《PN16》
C——代表阀体材料《碳钢》
通用名称:手动闸阀、低压闸阀、法兰闸阀、明杆闸阀、楔式闸阀、铸钢闸阀、碳素钢闸阀等。
电动闸阀、电动法兰铸钢闸阀、电动高压闸阀 Z941H-64C DN80/100/150
电动闸阀、电动法兰铸钢闸阀、电动高压闸阀 Z941H-64C DN200/250/300
电动闸阀、电动法兰铸钢闸阀、电动高压闸阀 Z941H-64C DN350/400/500
电动闸阀、电动法兰铸钢闸阀、电动高压闸阀 Z941H-64C DN600/700/800
电动闸阀、电动法兰铸钢闸阀、电动高压闸阀 Z941H-100I DN80/100/150
电动闸阀、电动法兰铸钢闸阀、电动高压闸阀 Z941H-100I DN200/250/300
电动闸阀z941h-16c dn300产品详细说明书Z941H-16C-DN50,Z941H-16C-DN15,Z941H-16C-DN20,Z941H-16C-DN25,Z941H-16C-DN32,Z941H-16C-DN40,Z941H-16C-DN65,Z941H-16C-DN80,Z941H-16C-DN100,Z941H-16C-DN125,Z941H-16C-DN150,Z941H-16C-DN200,Z941H-16C-DN250,Z941H-16C-DN300,Z941H-16C-DN350,Z941H-16C-DN400,Z941H-16C-DN450,Z941H-16C-DN500,Z941H-16C-DN600,Z941H-16C-DN700,Z941H-16C-DN800,Z941H-16C-DN900,Z941H-16C-DN1000,Z941H-16C-DN1200,Z941H-16C-DN1400,Z941H-16C-DN1600
1、客户如对电动闸阀产品有特殊要求,须在订货合同明确说明(比如材质要求、结构长度、连接方式、全径或者、管道尺寸、介质温度、压力范围、检验与试验标准及包装要求等)。
2、本厂可根据客户特定要求选配各类驱动装置执行器。
3、如客户提供特殊阀门型号,须正确说明其型号含义。
4、付款须知:预付30%定金到上海湖泉阀门公司帐号,余款发货前付清,以便及时安排发货,特殊情况请请示。
电动闸阀z941h-16c dn300产品在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械不锈钢阀门、设备配套、电子工业、城市建设等得到了应用。阀门是管道流体输送系统的控制部件,用于改变路段和介质的流动方向,具有导流、截止、阀节、节流、停止、分流或溢流和卸压功能。用于流体控制的阀门,从简单的截止阀到复杂的自控系统中所用的各种阀门,其品种和规格繁多,阀门的公称通径从微小的仪表阀大至通径达100的工业管路用阀。
电动闸阀z941h-16c dn300产品详细说明书
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
尺寸 |
DN |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
L |
mm |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
H |
mm |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
W |
mm |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
电动闸阀z941h-16c dn300产品详细说明书技术参数
型号 |
公称压力
(MPa) |
实验压力 |
工作温度(℃) |
适用介质 |
强度(水)(Mpa) |
密封(水)空气 |
低压密封空气(Mpa) |
Z94IH-16C
Z941W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRICACID |
硝酸类 |
ACETICACID |
醋酸类 |
NITRICACID |
Z941W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸类 |
Z941W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETICACID |
Z941W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
