z41t一10型闸阀DN200外形尺寸及图片

[ 2023-04-07 ]
z41t一10型闸阀DN200外形尺寸及图片:Z41T-10/16、Z41W-10/16 闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为黄铜(Z41T-10)、灰铸铁(Z41W-10),公称压力 PN10/PN16 ,阀体材料为灰铸铁的.产品型号 Z41T、Z45T 公称通径 DN40-DN1000 压力范围 1.0-1.6MPa 阀体材质 铸铁、球墨铸铁 Z41T、Z45T铸铁闸阀概述: 主要技术参数: 型号 公称压力MPa 试验压力MPa 工作温度 ...铸铁明杆闸阀主要技术参数 型号 公称压力MPa 试验压力MPa 工作温度 使用介质 密封 强度 Z41H-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油 Z41T-10 Z41W-10 ≤100℃ 油品、煤气 铸铁明杆闸...

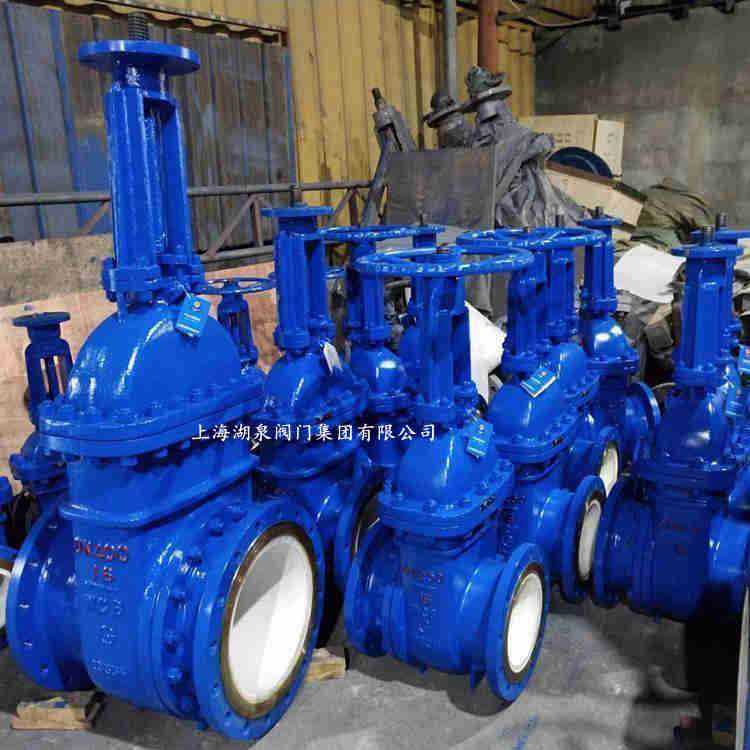

 z41t一10型闸阀DN200
z41T-10-DN40,Z41T-10-DN50,Z41T-10-DN65,Z41T-10-DN80,低压铸铁闸阀, Z41T-10-DN100,Z41T-10-DN125,Z41T-10-DN150,Z41T-10-DN200,低压铸铁闸阀, Z41T-10-DN250,Z41T-10-DN300,Z41T...z41T-10C型法兰连接钢制闸阀操作方式为手动,连接方式为法兰连接,阀门为明杆楔式刚性单闸板,阀座密封面材料为黄铜,公称压力 PN10,阀体材料为碳钢的闸阀。 产品性能参数: Z41T-10C型法兰...

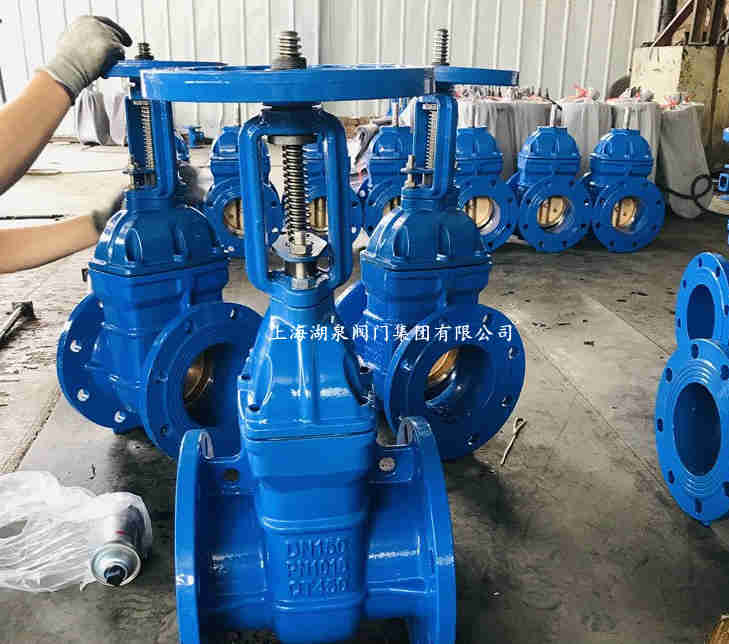

 电动闸阀厂家
型号 公称压力MPa 试验压力MPa 工作温度 使用介质
密封 强度
Z41T-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油
Z41T-10
Z41W-10 ≤100℃ 油品、煤气
型号 阀体、阀盖、闸板 闸板 密封圈 阀杆螺母 阀 杆 填 料
Z41H-10 灰铸铁、铸 钢 碳钢+合金钢 不锈钢、合金钢 青铜 碳钢、不锈钢 浸油石棉盘根
Z41W-10 灰铸铁 灰铸铁 黄铜 碳钢
Z41T-10 灰铸铁 灰铸铁+黄铜 黄铜 碳钢、黄铜

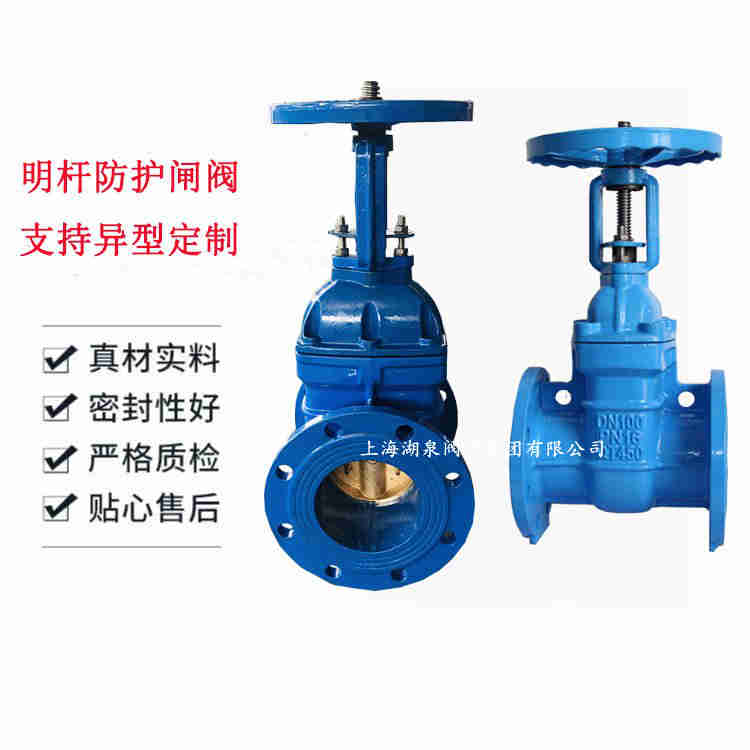

 闸阀厂家

z41t一10型闸阀DN200外形尺寸
50 180 160 125 100 20 286 345 4×Φ18 180 17
65 195 180 145 120 20 331 410 4×Φ18 180 22
80 210 195 160 135 22 375 470 4×Φ18 200 30
100 230 215 180 155 22 430 544 8×Φ18 200 35
125 255 245 210 185 24 523 660 8×Φ18 240 52
150 280 280 240 210 24 592 762 8×Φ23 240 70
200 330 335 295 265 26 772 993 8×Φ23 320 125
250 380 390 350 320 28 903 1176 12×Φ23 320 170
300 420 440 400 368 28 1043 1366 12×Φ23 400 226
350 450 500 460 428 30 1173 1540 16×Φ23 400 360
400 480 565 515 482 32 1245 1765 16×Φ25 500 444
450 510 615 565 532 32 1500 1970 20×Φ25 500 590
500 540 670 620 585 34 1780 2280 20×Φ25 720 740
600 600 780 725 685 36 2010 2620 20×Φ30 720 960

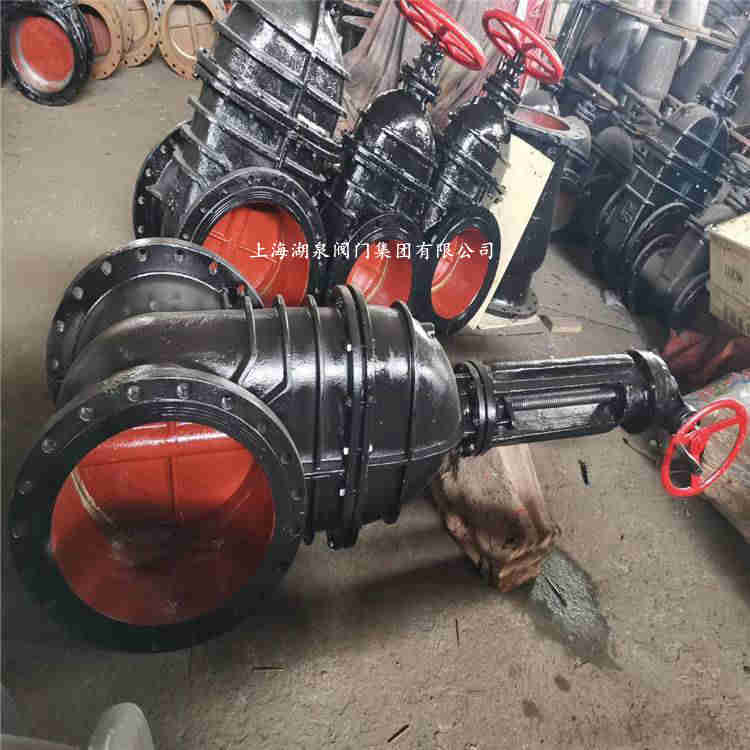

 闸阀生产厂家
