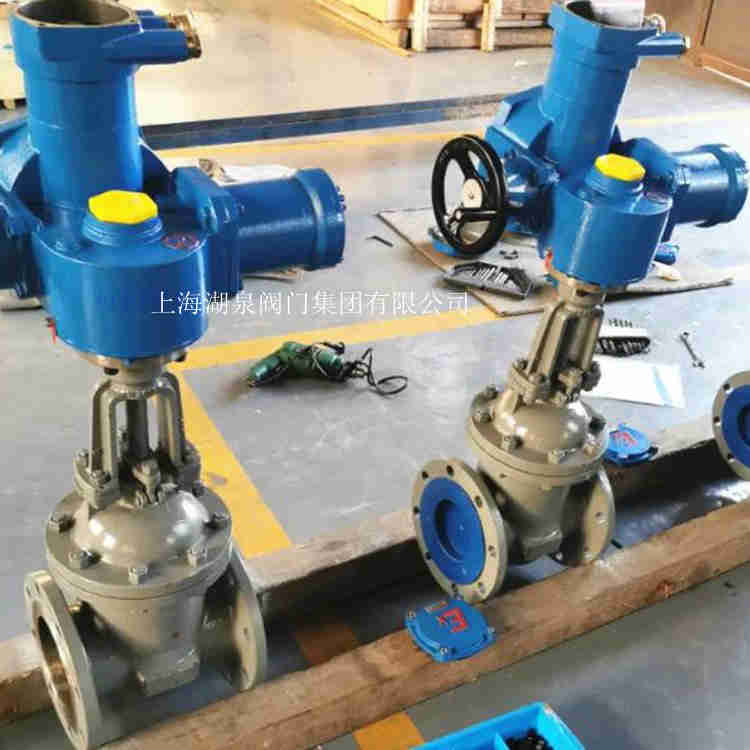

电动闸阀Z941H一25 DN700图片、说明书碳钢电动闸阀:PN25压力,口径DN500口径,电动开关,法兰连接,(国标),明杆楔式闸阀,密封面为Cr13系列不锈钢,安装位置与管道垂直安装,严禁倒装≤200DN可以侧装,电动闸阀...Z941H-25C DN700一体化电动防爆法兰闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形... Z941H-25C电动铸钢闸阀 智能一体化电动闸阀 DN500电动法兰闸阀体配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷。
湖泉 主营产品:生产销售电动执行器.电动阀门(
电动闸阀、电动截止阀、电动球阀、电动蝶阀、电动调节阀等各类电动阀门) 展开更多产品简介 电动闸阀、电动法兰铸钢闸阀 Z941H-25C DN600/700...紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。电动闸阀(Z941H-25C DN100)”详细介绍 高中压法兰连接的闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。

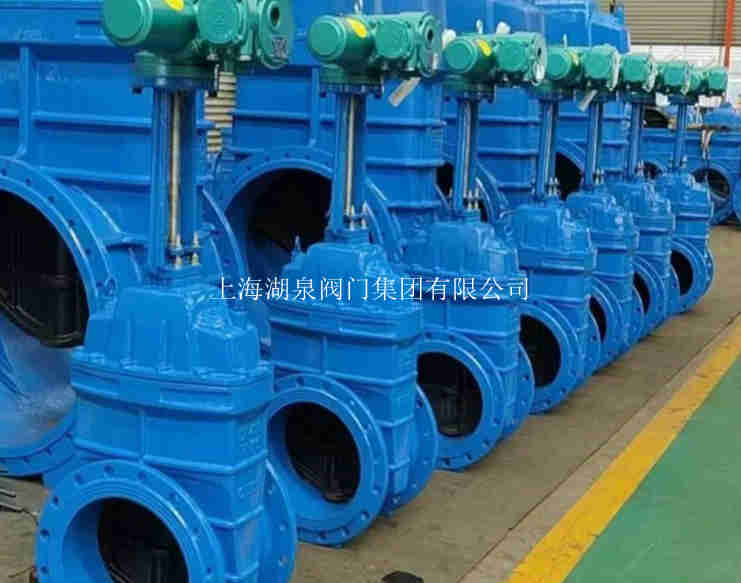

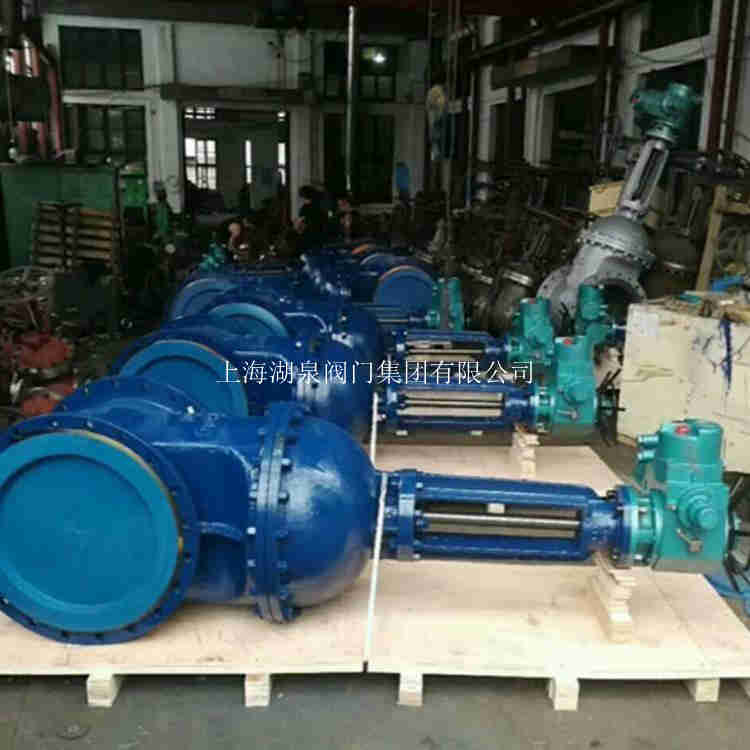

电动楔式闸阀Z941H-25C DN800由明杆楔式闸阀和多回转阀门电动装置两大部分组合而成。电动装置可选普通开关型/智能开关型两种 用于接通切断管路介质 可用于水 蒸汽 油品类 温...闸阀Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN350/400/450/500电动铸钢闸阀厂家,电动法兰铸钢...闸阀与电动执行器组成,控制方式为开关型,闸阀的关闭件(闸板)沿通路中心线的垂直方向移动的阀门,在管路中只能作全开或全关切断用,不能作调节和节流。
专业生产阀门驱动装置,普通型/智能型/开关型/调节型,专业生产,值得信赖!产品广泛应用于石油化工,冶金,水处理,电厂等领域.欢迎来电咨询!电动闸阀可安装在水平管路或垂直管路上,单双闸板闸阀应安装在水平管路上,且手轮应位于阀门上方,不允许朝下安装。闸阀介质流动方向不受限制。产品外形及结构尺寸示意图 产品说明 Z941H-16Q、Z941H-25Q 型电动楔式铸铁闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为 2Cr13 不锈钢,公称压力 PN16~PN25,阀体材料为球墨铸铁的闸阀。楔式电动闸阀是做直线运作的阀门,它与Z型多回转执行机构相配,有开关型和智能型。此类阀门操作非常简单是一种最常见的启闭式阀,它利用闸板的上下运作来接通和关闭管道中的流体介质。它广泛应用于化工、造纸、石油、电力、冶金、污水处理等部门。
电源:电机为三相交流,380V(特殊订货660V或220V),50Hz(特殊订货60Hz);控制线为220V,50Hz(特殊订货60Hz);远程控制为24VDC。
工作环境:
(1)环境温度:-20~+60℃(特殊订货-60~+80℃)。
(2)相对湿度:≤90%(25℃时)。
(3)普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ;防爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1~T4组的爆炸性气体混合物。
壳体材料 |
适用介质 |
适用温度(℃) |
碳素钢(C型) |
水、蒸汽、油品 |
≤425 |
铬镍钛钢(P型)304 |
硝酸类 |
≤200 |
铬镍钼钛钢(R型)316 |
醋酸类 |
≤200 |
铬钼钢(I型) |
水、蒸汽、油品 |
≤550 |
电动闸阀主要外形连接尺寸(PN25):
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置型号 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
Z940、Z941、Z942 |
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-Φ18 |
595 |
ZB15 |
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4-Φ18 |
653 |
ZB15 |
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 |
665 |
ZB15 |
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 |
725 |
ZB15 |
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 |
787 |
ZB20 |
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8-Φ25 |
902 |
ZB20 |
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 |
955 |
ZB20 |
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 |
1105 |
ZB40 |
250 |
425 |
425 |
370 |
332 |
36 |
3 |
12-Φ30 |
1343 |
ZB40 |
300 |
450 |
485 |
430 |
390 |
40 |
4 |
12-Φ30 |
1516 |
ZC60 |
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16-Φ30 |
1678 |
ZC60 |
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16-Φ34 |
1849 |
ZC90 |
450 |
650 |
660 |
600 |
555 |
50 |
4 |
16-Φ34 |
1937 |
ZC90 |
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20-Φ34 |
2234 |
ZC120 |
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20-Φ41 |
2432 |
ZC180 |
700 |
900 |
955 |
875 |
815 |
60 |
5 |
20-Φ41 |
2489 |
ZC250 |
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24-Φ48 |
2643 |
ZC350 |
