PZ400配水闸阀，PZ400配水闸阀技术参数

[ 2023-05-11 ]

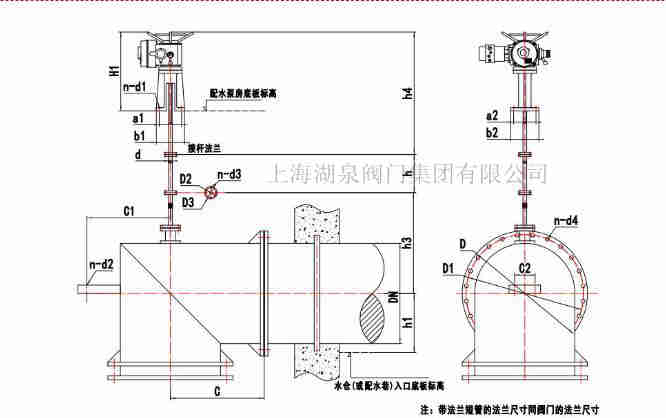

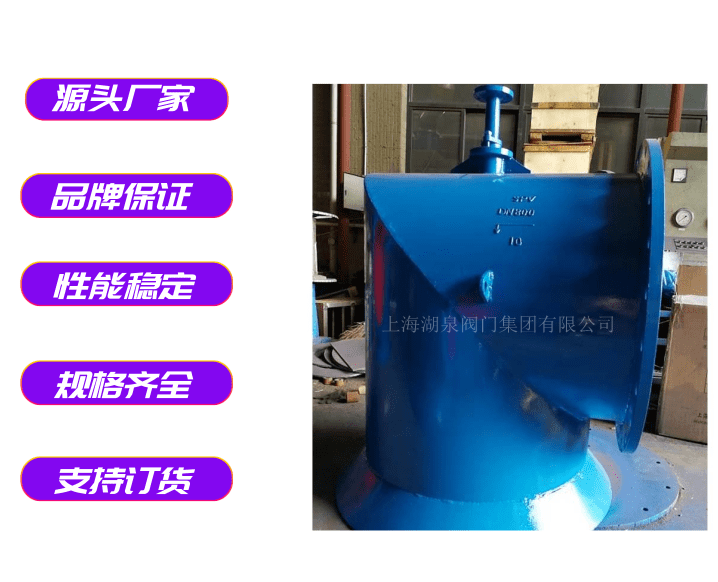

PZ400配水闸阀，PZ400配水闸阀技术参数PZ2型配水闸阀结构说明
1、配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。
2、PZ2型用小型电动机作为动力源替代人工操作，方便、快捷。
3、闸阀由阀体和阀瓣构成。
（1）闸体为焊接件，下部装有一锥形密封环，与阀瓣共同构成密封部分。
（2）阀瓣由焊接件与橡胶垫构成，通过带环螺钉组件与阀杆绞接，以保证阀的密封性能。
4、短管用于埋入配水井井壁，为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为5米、4.5米、4米、3.5米四种规格。用户也可以按实际安装高度确定连接杆的长度，按需定制。

配水技术参数：

型号		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公称直径（毫米）		400	500	600	800	1000
介质		水
介质温度		常温
操作行程（毫米）		216	216	290	290	314
压力（公斤力/厘米2）	工作压力	1
	试验压力	2.5
操纵方式		手动操作
制造工艺		铸造/焊接
重量（公斤）	带法兰短管	370	450	637	851	1431
	不带法兰短管	289	345	494	656	1122
备注	PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式

产品型号:PZ-1,PZ-TT
产品规格:DN300-1200
公称压力:0.1MPa
适用介质:污水、清水

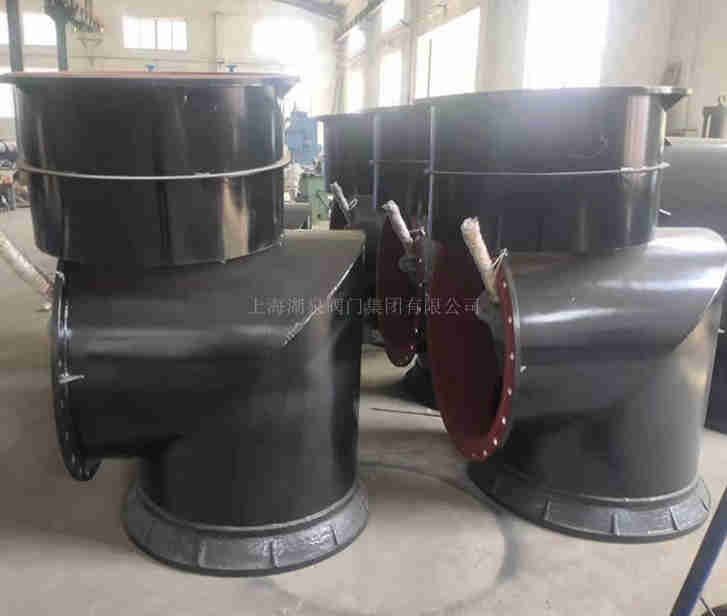

配水闸门的概述: 1.本系列产品是直角式闸阀,可承受0.1MPa的压力。主要用于矿山井下各吸水井配水,也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质,水温不大于80度。配水闸门根据工作方式分为手动(PZ-1型)和电动(PZ-TT)。配水闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。

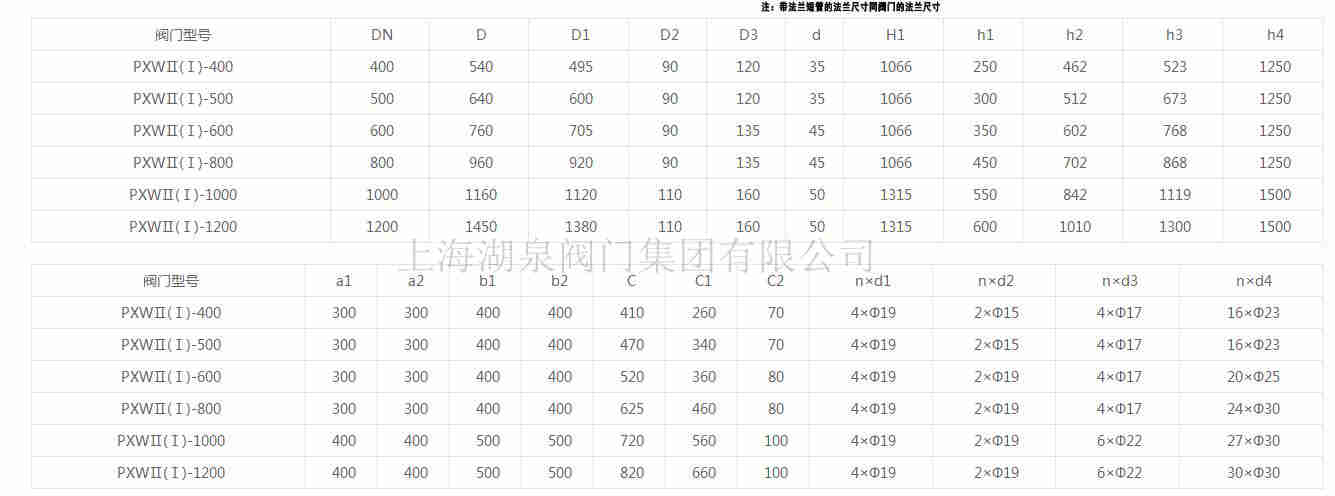

技术参数：

型号		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公称直径（毫米）		400	500	600	800	1000
介质		水
介质温度		常温
操作行程（毫米）		216	216	290	290	314
压力（公斤力/厘米2）	工作压力	1
	试验压力	2.5
操纵方式		手动操作
制造工艺		铸造/焊接
重量（公斤）	带法兰短管	370	450	637	851	1431
	不带法兰短管	289	345	494	656	1122
备注	PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式
