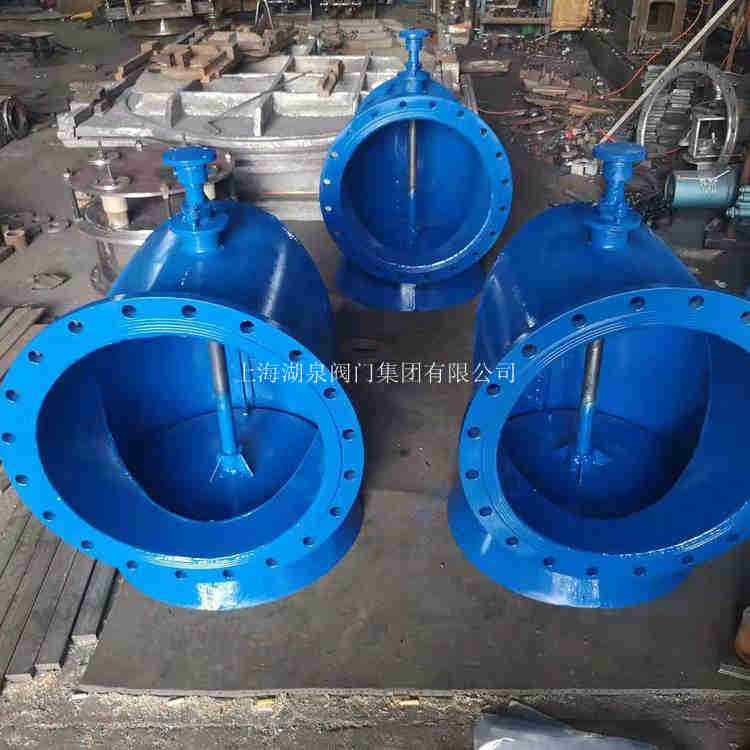

配水闸阀说明书,技术参数:
PZI型配水闸阀是在PZ型的基础上进行的改进设计,该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点,可供矿山井下水泵房各吸水井配水之用。 技术参数: 型号 PZI-400 PZI-500 ...PZI型配水闸阀是在PZ型的基础上进行设计,该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点,可供矿山井下水泵房各吸水井配水之用。
我公司
配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。 2、PZ2型用小型电动机作为动力源替代人工操作,方便、快捷。 3、闸阀由阀体和阀瓣构成。 矿用配水闸阀67是直角式闸阀,可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水,也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质,水温不大于80℃ 价...
湖泉【PZI配水闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的PZI配水闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门, 矿用配水闸阀包括闸阀阀体和闸板,闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,单闸板式就是单个闸板,双闸板式就是有两个闸...具有重量轻,结构简单,操作方便,密封性能好等优点,可供矿山井下水泵房各吸水井配水之用. 一,型号说明:(例如) pz-i/pz 二, pz-i配水闸阀技术参数: 型号 pz-i-400 pz-i-500 pz-i...
配水闸阀技术参数:
型号:PZ-I 手动操作;PZ-II电动操作
公称通径:200-3000mm
公称压力:0.1MPa
适用介质:污水,海水,清水
PZ-I型操纵台由人工操作。手轮与螺母固定在一起,旋转手轮,带动丝杠升降。螺母下端装有滚珠,以减少旋转时的阻力。
PZ-II型用小型电动机作为动力源替代人工操作,可实现远程控制,方便,快捷。
结构说明:
1、配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。
2、PZ2型用小型电动机作为动力源替代人工操作,方便、快捷。
3、闸阀由阀体和阀瓣构成。
(1)闸体为焊接件,下部装有一锥形密封环,与阀瓣共同构成密封部分。
(2)阀瓣由焊接件与橡胶垫构成,通过带环螺钉组件与阀杆绞接,以保证阀的密封性能。
4、短管用于埋入配水井井壁,为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为 5米 、4.5米 、4米、3.5米四种规格。用户也可以按实际安装高度确定连接杆的长度,按需定制。
配水闸阀技术参数:
型 号 |
PZI-400 |
PZI-500 |
PZI-600 |
PZI-800 |
PZI-1000 |
公称直径(毫米) |
400 |
500 |
600 |
800 |
1000 |
介 质 |
水 |
介质温度 |
常 温 |
操作行程(毫米) |
216 |
216 |
290 |
290 |
314 |
压力(公斤力/厘米2) |
工作压力 |
1 |
试验压力 |
2.5 |
操纵方式 |
手动操作 |
制造工艺 |
铸造/焊接 |
重量(公斤) |
带法兰短管 |
370 |
450 |
637 |
851 |
1431 |
不带法兰短管 |
289 |
345 |
494 |
656 |
1122 |
备注 |
PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式 |
H |
5000 |
4500 |
4000 |
3500 |
h |
PZI |
400 |
3765 |
3265 |
2765 |
2265 |
500 |
PZI |
600 |
3497 |
2997 |
2497 |
1997 |
800 |
PZI |
1000 |
3100 |
2600 |
2100 |
1600 |
PZ1 |
1200 |
3040 |
2540 |
2040 |
1540 |
配水闸阀 外形连接尺寸:
通径/DN |
Dg |
D |
D1 |
D2 |
D3 |
D4 |
d |
φ |
H1 |
H2 |
h1 |
h2 |
h3 |
h4 |
a1 |
a2 |
b1 |
b2 |
C |
C1 |
C2 |
n×d |
2×d1 |
n×d2 |
u×d3 |
PZI-400 |
400 |
540 |
495 |
535 |
85 |
120 |
35 |
500 |
750 |
988 |
250 |
462 |
723 |
1250 |
300 |
300 |
400 |
400 |
410 |
190 |
70 |
419 |
215 |
417 |
1623 |
PZI-500 |
500 |
640 |
600 |
640 |
85 |
120 |
35 |
600 |
750 |
988 |
300 |
512 |
673 |
1250 |
300 |
300 |
400 |
400 |
470 |
230 |
70 |
419 |
215 |
417 |
1623 |
PZI-600 |
600 |
760 |
705 |
755 |
100 |
136 |
42 |
600 |
750 |
1065 |
350 |
602 |
968 |
1250 |
300 |
300 |
400 |
400 |
520 |
360 |
80 |
419 |
219 |
617 |
2025 |
PZI-800 |
800 |
960 |
920 |
975 |
100 |
135 |
42 |
600 |
750 |
1065 |
450 |
702 |
868 |
1250 |
300 |
300 |
400 |
400 |
625 |
360 |
80 |
419 |
219 |
617 |
2430 |
PZI-1000 |
1000 |
1160 |
1120 |
1175 |
115 |
160 |
50 |
700 |
900 |
1265 |
550 |
842 |
1119 |
1500 |
400 |
400 |
500 |
500 |
720 |
450 |
100 |
419 |
219 |
622 |
2830 |
φ1200型技术参数:
型号 |
操纵台 |
闸阀 |
短管 |
操作
行程 |
质量(Kg) |
B |
B1 |
D2 |
d1 |
D1 |
H |
H1 |
B2 |
B3 |
B4 |
B5 |
d2 |
D3 |
H2 |
H3 |
D |
L1 |
带短管 |
无短管 |
PZ2-1200 |
500 |
400 |
250 |
22 |
700 |
900 |
1296 |
780 |
652 |
40 |
120 |
23 |
1375 |
1080 |
1106 |
1200 |
650 |
396 |
1 |
|
