电动刀型闸阀pz973h-10c DN100说明书

[ 2023-06-28 ]

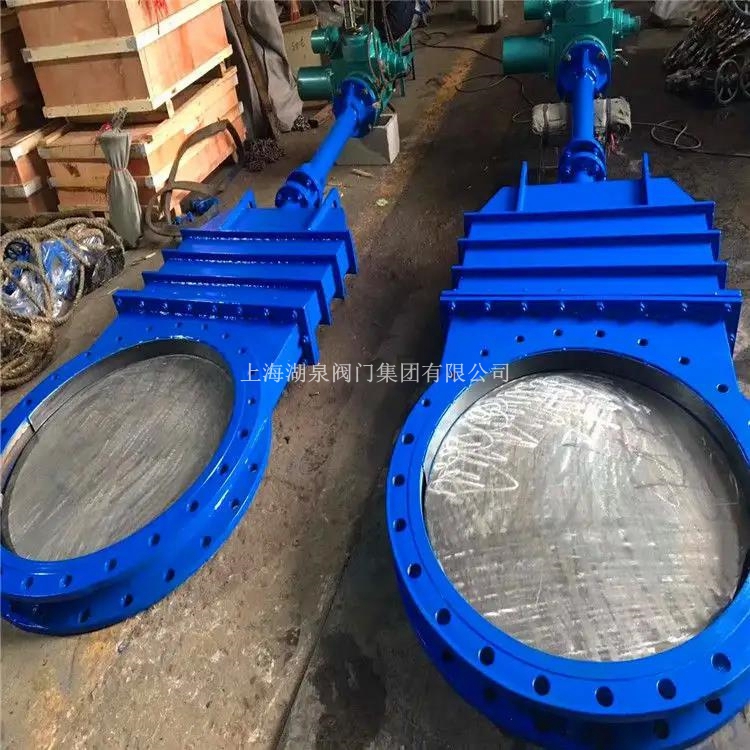

动刀型闸阀pz973h-10c DN100说明书电动铸钢刀闸阀的产品说明：电动铸钢刀闸阀又被称作刀型闸阀或刀闸阀，用来切断带有悬浮颗粒、纤维材料的介质。如：纸浆、木浆、化学品处理污水、水泥浆、煤泥、粉尘、料仓出口、水...刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。电动刀闸阀由电动执行器(电装)和刀闸阀两个部件组成,经过调试后成电动刀闸阀,通过给电动执行器电压,使刀闸阀闸板作上线直线运动,实现远程控制打开或者切断介质中的杂物关闭。

产品特点: Z973F、Z973H电动刀型闸阀(刀闸阀)PN6～PN16 1.电动闸阀可安装在水平管路或垂直管路上,单双闸板闸阀应安装在水平管路上,且手轮应位于阀门上方,不允许朝下安装。闸阀介质流动方向不受限...提供【电动刀型闸阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。刀型闸阀驱动方式:手动,链轮,电动,气动,液动,伞齿轮,电控液动和气液动等驱动方式。刀型闸阀外形:明杆,暗杆两种。刀型闸阀材质:铸铁、铸钢、碳钢、不锈钢、衬氟...用于化学工业,煤炭,糖,污水和造纸等领域。这尤其适用于造纸行业中的管道调节和节流。电动刀闸阀的工作温度:≤425℃,公称压力:1.0-1.6MPa。

刀型闸阀(手动、气动、电动、碳钢、铸钢、不锈钢)搜索远一阀门PZ973F/W-6P/10P/16P/R/RL不锈钢电动刀型闸阀超短结构长度,节省材料,可使管路系统整体重量大大减轻。占用有效空间小,...PZ973H、PZ973F、PZ973Y 电动刀闸阀,电动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ973H-10C~1...刀闸阀的安装要求较为严格，一般应根据阀门的使用要求选择合适的位置进行安装。

我公司刀闸阀根据应用不同可分为:手动刀闸阀、气动刀闸阀、电动刀闸阀、伞齿轮刀闸阀、对夹式刀闸阀、法兰式刀闸阀、链轮式刀闸阀、电液动刀闸阀、手动浆液阀、液动浆液阀、气动浆...采用刀型闸板,具有良好的剪切作用,适宜于浆料、粉粒料、纤维等难以控制的流体,是广泛应用于造纸、石化、矿山、排水、食品等行业。

刀型闸阀相关参数
密封结构：单向密封、双向密封
阀门结构：明板明杆、暗板明杆、穿透式、双向开
支架形式：三角式，四柱式，钢板式，暗板式，拱桥式（独有结构）
连接形式：对夹、法兰
公称通径：DN50~DN3000 NPS 2”~120”（可非标定制）
工作温度：≤1000℃（具体耐温以选型材质为准）

执行机构：手轮、气动、手气动、电装、电液动、液动、伞齿轮、链轮、杠杆

密封类型	阀座材质	温度	适用介质及特性	不适用工况
硬密封	STL	≤500	硬质合金硬度达93HRA，适用各种颗粒介质管道，耐磨性强不易变形。	硬密封不适用带气体、液体含量介质管道，硬密封泄漏量大密封性差（D级）。不推荐使用在不允许内漏气体、液体等微介质管道及工况。
	TC	≤300	陶瓷具有极高的耐磨损.耐腐蚀，冲蚀性能，适用各种高强度颗粒物介质管道，如煤渣、煤粉、高浓度矿浆等。
	507	≤425	金属密封适用各种中低强度介质工况，如渣水混合物、粉尘、物料等。
软密封	NBR	≤80	丁晴橡胶适用各类气体、液体介质管道，耐油性良好，耐磨性良。	不推荐使用在带颗粒或固态介质管道。其介质极易损坏磨损橡胶本体。
	EPDM	≤150	三元乙丙橡胶适用各类气体、液体介质管道，耐酸碱性良，耐磨性优。
	PTFE	≤200	聚四氟乙烯橡胶适用各类气体、液体介质管道，耐酸碱性优，耐磨性优。
	PU	≤120	聚氨酯硬度达95HRA，具有耐油、耐磨、耐低温老化等性能，其特性极其耐磨，且回弹性好，密封性极优。适用各种含气体液体颗粒物料等混合介质管道，混合使用百分百0泄露。	不推荐使用在卫生级介质管道。

阀门本体及零配件材料选用标准
零件名称	材料名称	材料牌号	国家标准号
阀体压条压盖	球墨铸铁	QT450-10	GB/T 12227
	碳素钢	WCB、A305	GB/T 12228、GB/T 12229
	奥氏体不锈钢	CF8、CF3、CF8M、CF3M、310S	GB/T 12230、GB/T 4237
	奥氏体不锈钢	304、304L、316、316L	ASTM A182:2007、ASTM A240:2007
阀板	奥氏体不锈钢	304、304L、316、316L	ASTM A240:2007
阀板	奥氏体不锈钢	06Cr19Ni10、22Cr19Ni10、06Cr17Ni12Mo2	GB/T 4237
阀杆	不锈钢圆棒	304、304L、316、316L	ASTM A479:2008
支架	碳素钢	WCB	GB/T 12229
支架	碳素钢	Q235	GB/T 700
阀杆螺母	铜合金	ZcuZn38Mn2Pb2、ZcuSn5Pb5Zn5	GB/T 12225
阀杆螺母	含镍铸铁	D-2	ASTM A439:83(2009)
填料密封件	石墨编织填料	-	JB/T7370-1994
阀座密封圈	聚四氟乙烯	-	HG/T 2903
阀座密封圈	橡胶	氟橡胶、丁晴橡胶、三元乙丙橡胶	-
手轮	碳素钢	25、Q235A	GB/T 699、GB/T 700
手轮	球墨铸铁	QT400-15、QT450-15	GB/T 12227
