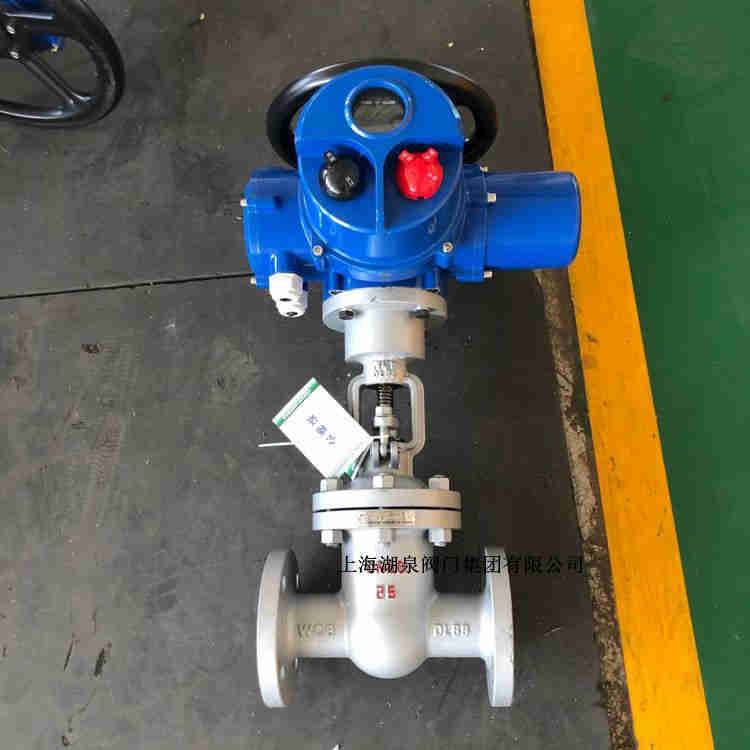

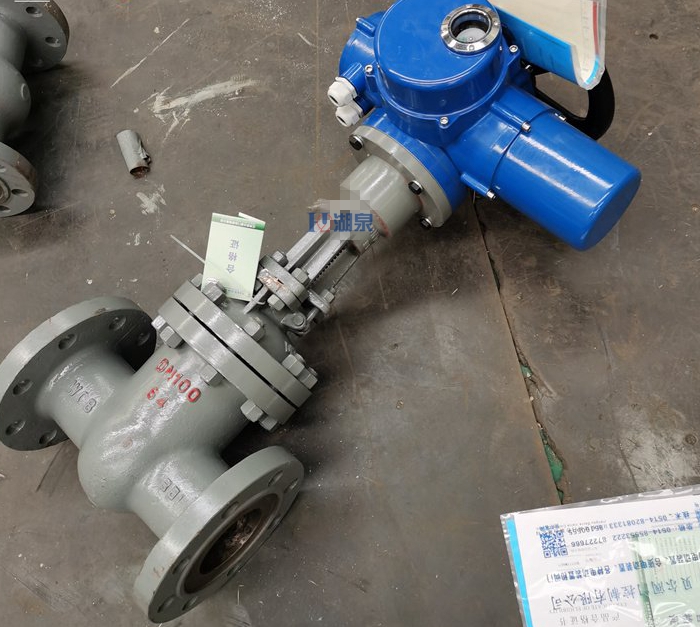

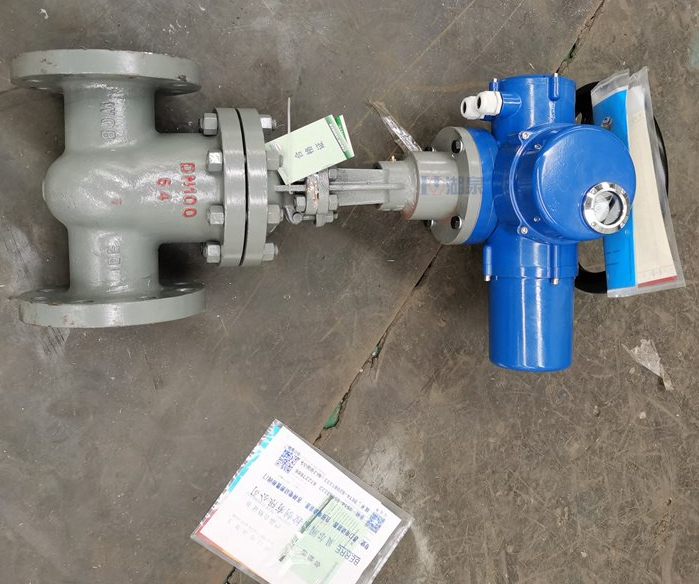

Z941H-64电动闸阀PN6.4mpa DN100 125 150 200电动法兰高压闸阀的用途:用于液体、气体和风系统管道介质流量的模拟量调节,是AI控制。在大型阀门和风系统的控制中也可以用电动阀做两位... 智能一体化开关型电动闸阀 Z941H-64C DN100 高压电动闸阀产品特点: 1、闸阀是常用的截断阀之一,主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围大,适用于中、大口...型号 MZ941H-64C-DN100 高压矿用隔爆型电动闸阀 MZ941H-64C-DN100 PN6.4MPa矿用电动闸阀,ZB矿用隔爆型电动装置特点:拥有矿用证和煤安证,防爆型防护等级为IP68。适用于易燃易爆的场...型号:Z941H-64C DN100 驱动方式:d 称: Z系列阀门电装型号: DZW系列规格: 扭矩:100-10000N.M 介绍 DZW型系列 多回转电动装置,通称为DZW型。适用于阀瓣做直线运动的阀门,如闸阀,截止...

湖泉Z941H-64电动法兰闸阀/电动防爆闸阀/矿用电动闸阀 应用范围: 户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘...防爆电动平板闸阀 MZ941H-64C-DN100, 一、铸钢法兰闸阀-煤安型MZ941H-64C-DN150防爆型煤安型电动闸阀概述 MZB941H矿用电动闸阀产品适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的... ZW开关型电装户外型Z941H-16C/25P/40RL铸钢/304/316L不锈钢AC220V、AC380V电动法兰闸阀DN50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 ... Z941H-100C-DN350开关型电动闸阀 电动铸钢闸阀 电动不锈钢闸阀 低压电动铸钢闸阀 铸钢电动闸阀 双法兰电动闸阀 硬密封电动闸阀Z941H电动闸阀 Z941W不锈钢电动闸阀 电动闸阀简单地说...

矿用防爆电动闸阀DN200 MZ941H-16C智能型煤矿用电动闸阀 防爆电动闸阀矿用一体式电动闸阀 本质安全型矿用电动闸阀MA煤安防爆 煤矿井下专用隔爆型电动闸阀,矿用防爆...电动闸阀 铸钢电动闸阀 不锈钢电动闸阀 Z941H-16C-DN700 规格 Z941H-16C-DN50、Z941H-16C-DN65、Z941H-16C-DN80、...动方式 电动 适用介质 水 通道位置 直通式 外形 中型/重型 形态 旋塞式 压力环境 常压 可售卖地 全国 用途 调节 型号 Z941H-64C DN150 一、Z941H-64C DN150...型号 MZ941H16CDN100 闸阀MZ941H64CDN100 电动闸阀MZ941H64CDN450详细介绍 ZJK941H矿用本安型电动闸阀 矿用本安型电动闸阀 矿用一体式电动闸阀主要用于煤矿的...型号 Z941H-64CDN250 Z941H-10C低压闸阀 Z941H-10C-DN100低压电动闸阀简介: 不锈钢电动闸阀材质分为304不锈钢闸阀,316不锈钢闸阀,321不锈钢闸阀。表示方法为:Z941H-16P。按密封面配...电动闸阀响应灵敏,安全可靠,很多对控制要求高的厂专为气动仪表控制元件设置压缩空气站。电动的就是要电,并能控制其流量的装置。

智能一体式电动闸阀 防爆电动碳钢闸阀产品用途:作用功能用途:一般用于管路需要全开全关的作接通或者切断使用,不需作调节使用,楔式闸阀的特性是使用寿命长使...矿用防爆型电动闸阀 MKZ941H-64C DN100煤矿瓦斯防爆级闸阀紧固件是保证防爆电气设备性能的主要零件。常用的紧固件由螺栓和螺母及防松用的弹簧垫圈组成。对于要用特殊紧固件防爆电气...楔式闸阀的特性是使用寿命长使用行业分类:电力、石油、化工、冶金、钢铁、环保、食品、船舶、航天、生物科技三、 弗罗帕斯 防爆电动闸阀Z941H-16C DN50 DN100 DN80 智能... 产品名称 矿用隔爆型电动闸阀 电源电压 AC380/660V 连接形式 法兰 适用范围 煤矿井下专用 瓦斯管道 ， MZ941H-64C-DN100矿用一体式法兰电控阀特点及用途 随着煤矿开采自动化的提高,井下各种管道上的手动阀已无法满足自动控制要求,部分矿井改造时采用液压阀和电液...总线型电动矿用法兰闸阀概述: 总线型电动矿用法兰闸阀,防爆电动闸阀,矿用防爆电动闸阀,电动闸阀MZ941H-100C应用于化工、石化、石油、造纸、采矿、电力、液化气、食品等行业。

电动闸阀 Z941H-64 DN100的连接尺寸及结构图主要尺寸及重量

主要外形尺寸和连接尺寸(mm)
公称通径											电动装置	重量(kg)
	L	D	D1	D2	D6	b	z-d	f	f2	H
Z940H -64 Z940 Y-64P Z940 Y-64R Z940 W-64P Z940 W-64R Z940 Y-64I   Z941Y Z941 Z941 Z941 Z941 Z941
50	250	175	135	105	88	26	4-23	3	4	667	DZW20	68
65	280	200	160	130	110	28	8-23	3	4	685	DZW20	72
80	310	210	170	140	121	30	8-23	3	4	748	DZW30	88
100	350	250	200	168	150	32	8-25	3	4.5	845	DZW30	117
150	450	340	280	240	204	88	8-34	3	4.5	1009	DZW45	314
200	550	405	345	300	260	44	12-34	3	4.5	1253	DZW60	432
250	650	470	400	345	313	48	12-41	3	4.5	1449	DZW60	595
300	750	530	460	412	361	54	16-41	4	4.5	1867	DZW90	721
350	850	595	525	475	422	60	16-41	4	5	1931	DZW120	863
400	950	670	585	525	474	66	16-48	4	5	2017	DZW180	1129
500	1150	800	705	640	576	70	20-54	4	5	2459	DZW 250	1493

试验压力
公称压力PN(MPa)	实验压力(MPa)
	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0
