电动闸阀图例符号大全图解、用什么表示

[ 2023-08-08 ]

电动闸阀图例符号大全图解、用什么表示?锁紧装置锁紧装置(LOCKING DEVICE)通常用于手动操作的蝶阀和闸阀中。这个符号表示您需要在旋转手柄(或齿轮)之前释放锁定装置。一个完整的闸阀型号组成有:闸阀代号+驱动方式+连接方式+结构形式+密封面材质+公称压力+阀体材质。闸阀的代号,字母“Z”; 闸阀的驱动方式,比较常见的就是手轮...
电动闸阀

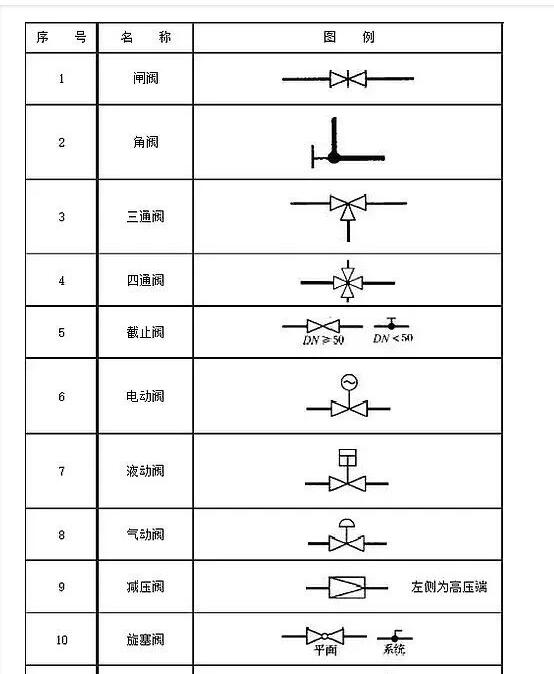

电动执行器当涉及到需要自动控制的闸阀时,然后电动执行器(ELECTRIC ACTUATOR)符号通常会出现在阀门参数表格中。该符号表示该阀门需要与一个电动执行器配合使用,阀门图例(阀门图形符号)是指用绘图的方式将阀门用简单的图形描绘出来进行标注。阀门图例起到一个示意、标准的作用,一般来说,阀门图例的差异都不大,但也会存在一定程度上的区域性差别...电动阀门图例及符号是一种用于表示电动阀门的图形符号，通常由三个部分组成：阀门本体、电动机和控制元件。1.阀门本体阀门本体通常用一个长方形表示，其中包括了阀门的开关状态、...一个完整的闸阀型号组成有:闸阀代号+驱动方式+连接方式+结构形式+密封面材质+公称压力+阀体材质。闸阀的代号,字母“Z”; 闸阀的驱动方式,比较常见的就是手轮和电动的两种,手轮操作...
电动阀

闸阀执行器标志用来标识闸阀所采用的执行器类型,主要有手动、电动、气动执行器等。同时,还需标识执行器控制信号,如手动操作、开关量、模拟量等。 7. 闸阀其他标志除了上述标...阀门的图形符号大全阀门图形符号是对来自阀门简单的图形标注,一情般用于制图等领域。目的在于让使用者更加简便的表示阀门绘图过程中不同类型的阀门。闸阀符号根据其结构以及用途的不同,可分为普通闸阀符号、截止闸阀符号、调节闸阀符号等多种类型。不同类型闸阀符号的图例大全图解普通闸阀符号:图中巨大的矩形代表阀门主体...

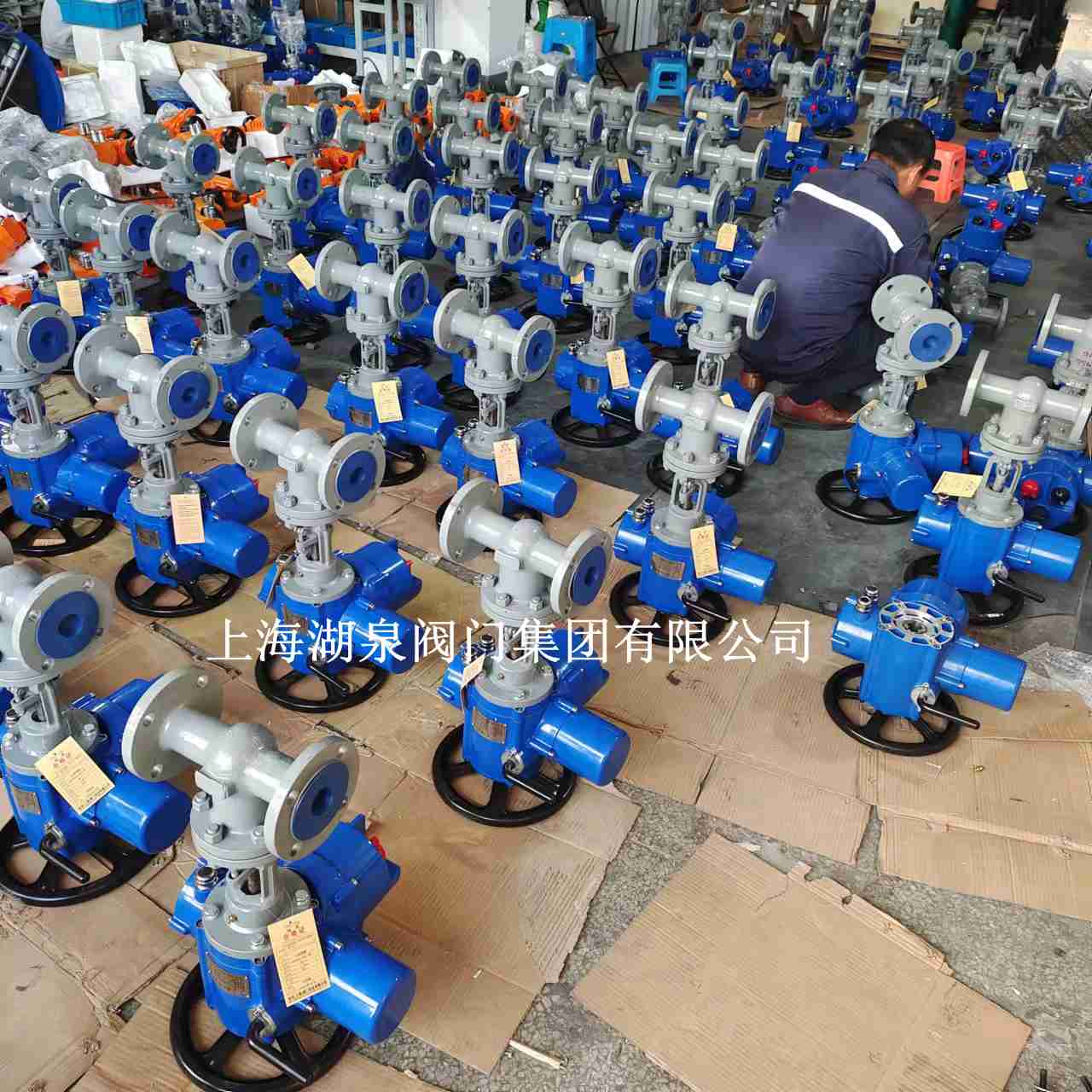

电动阀门

注：阀门图例应以图样表示，不得以文字代替绘图。在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。如必须对某部分进行说明时，说明文字应通俗易懂、简明清晰。有关全工程项目的问题应在首页说明，局部问题应注写在本张图纸内。
