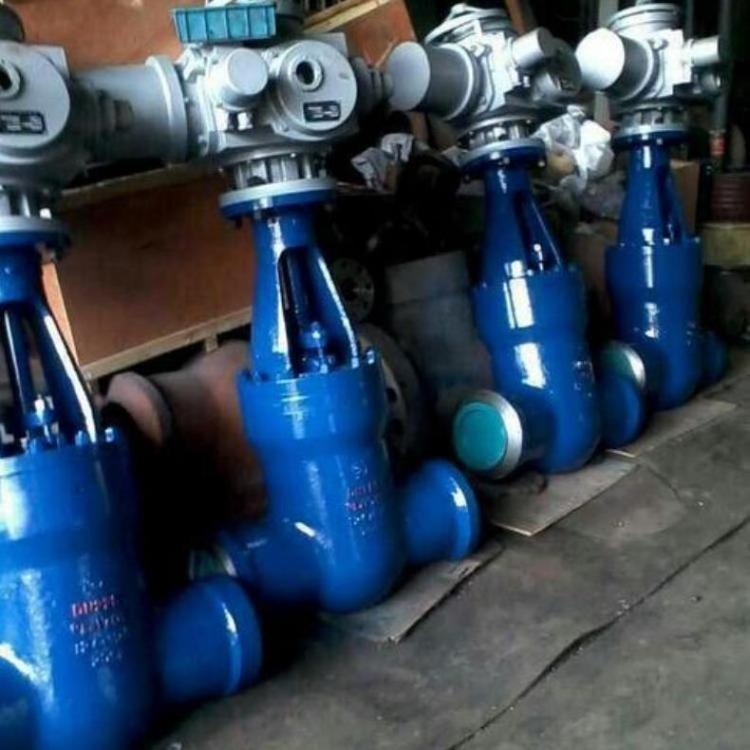

电动闸阀Z962Y p54 100v的参数及产品详细介绍电动铬钼钒钢高温高压电站蒸汽焊接闸阀、防爆电动高压法兰闸阀、一体化智能型隔爆电动对焊闸阀、开关型电动法兰闸阀、耐高温高压电动铬钼钒钢法兰闸阀、电动耐高温蒸汽铬钼钒钢闸阀、电站高温高压电动焊接闸阀、高温高压电动焊接闸阀、铬钼钒钢电站高温高压电动焊接闸阀在工业领域中，电站是至关重要的基础设施，承担着发电和能源转化的任务。而在电站中，阀门作为一种控制流体流动的装置，其质量和性能对于整个电站的安全与稳定运行起着至关重要的作用。特别是电动铬钼钒钢高温高压电站蒸汽焊接闸阀，作为一种高性能的阀门，更是广泛应用于各类电站系统中。Z960Y、Z961Y、Z962Y电动高温高压电站闸阀中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。


电动闸阀Z962Y p54 100v的详细技术参数
1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；
3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；
4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；
5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；
6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；
7、双向承压密封设计，满足各类特殊工况的苛刻要求；
8、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测；
9、Z60 系列 的闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面吻合度，特别便于用户现场维修保养；
10、阀盖自紧密封设计，压力越高，密封越可靠；



电动闸阀Z962Y p54 100v的参数及产品详细介绍

型号	公称压力	试验压力（MPa）		工作压力（MPa）	工作温度（℃）	适用介质
		强度试验	密封试验/上密封试验
Z961(960、962) Y-250	25	37.5	27.5	-	≤425	水、蒸汽
Z961(960、962) Y-320	32	48.0	36.0	-	≤425
Z961(960、962) Y-P54 100	-	30.0	22.0	P5410	≤540	蒸汽
Z961(960、962) Y-P54 170	-	48.0	36.0	P5417	≤540

电动闸阀Z962Y p54 100v的参数及产品详细介绍

公称压力	公称通径 (mm)	标 准 值			参 考 值					电装型号
		L	D1	D2	h	L1	H	H1	质量(Kg)
20 P54710	125	700	138	172	120	810	1124	147	305	DZW60
	150	700	164	200	135	810	928	140	406	DZW60
	175	750	187	222	160	830	1059	182	564	DZW90
	225	850	233	282	205	830	1059	182	574	DZW120
	250	900	275	330	230	870	1240	227	623	DZW180
P5410V	225	850	233	282	220	870	1240	227	629	DZW120
25	125	700	136	172	120	810	1064	170	400	DZW60
	150	705	158	198	135	830	1381	237	692	DZW90
	175	750	179	225	160	830	1381	237	655	DZW120
	225	850	221	282	205	870	1502	244	677	DZW180
	250	1050	265	334	230	870	1718	295	1714	DZW250
	300	1300	307	384	275	1170	1642	295	1668	DZW350

电动闸阀Z962Y p54 100v的参数及产品尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标 准 值			参 考 值					电装型号
		L	D1	D2	h	L1	H	H1	质量(kg)
25	350	1250	346	433	320	1170	2600	370	5530	DZW500
	400	1384	416	516	370	1100	2890	410	5745	DZW800
P5414V	125	700	136	172	120	810	1064	170	400	DZW60
	150	70	158	198	135	870	1516	244	688	DZW90
	175	750	179	225	160	870	1506	237	653	DZW120
	225	850	221	278	205	870	1598	303	1316	DZW180
	250	1050	265	334	235	870	1875	302	1316	DZW250
	300	1300	307	284	275	1170	1642	300	1517	DZW350
	350	1250	346	433	320	1170	2600	370	5530	DZW500
	400	1384	416	516	370	1100	2890	410	5745	DZW80
32 P5417V	125	794	124	172	120	830	1318	214	768	DZW90
	150	914	164	198	135	870	1464	259	690	DZW120
	175	750	169	223	160	870	1518	256	1177	DZW120
	225	850	209	278	205	870	1580	303	1370	DZW250
	250	1270	255	334	235	1170	2420	363	3795	DZW350
	300	1400	306	406	275	1105	2500	370	4568	SMC-4
	350	1600	353	464	320	1100	2860	410	6440	DZW800
P5420V	125	794	120	172	120	830	1318	214	768	DZW90
	150	914	142	198	135	870	1484	264	908	DZW120
	175	960	163	223	160	870	1518	256	1216	DZW180
	225	850	201	278	205	870	1588	303	1388	DZW250
	250	1270	245	334	235	1170	2420	363	3973	DZW350
	300	1400	296	406	275	1100	2500	370	4672	DZW800

电动闸阀Z962Y p54 100v用户订购提示：

1、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）。
2、Z962Y/Z962YP54型 电站用电动闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海湖泉随货附件中的Z962Y/Z962YP54型 电站用电动闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4、请向我司免费索取解压密码后下载：Z962Y/Z962YP54型 电站用电动闸阀使用说明书。
