闸阀主要有哪些型号和规格参数,各代表什么意思

[ 2024-04-09 ]
闸阀型号参数表
闸阀是一种常用的流体控制装置,广泛应用于水、燃气、石油和化工等领域。以下是常见闸阀型号的参数表:
| 型号 | 尺寸 | 压力 | 温度 | 适用介质 |
| ---- | ---- | ---- | ---- | ------ |
| Z41H | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 水、石油、化工 |
| Z41W | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 水、石油、化工 |
| Z40W | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 水、石油、化工 |
| Z61Y | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 石油、化工 |
| Z45T | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 石油、化工 |
其中,尺寸是指阀门的口径大小,压力是指阀门设计的承受压力范围,温度是指阀门正常工作的温度范围,适用介质是指阀门可以处理的流体类型。

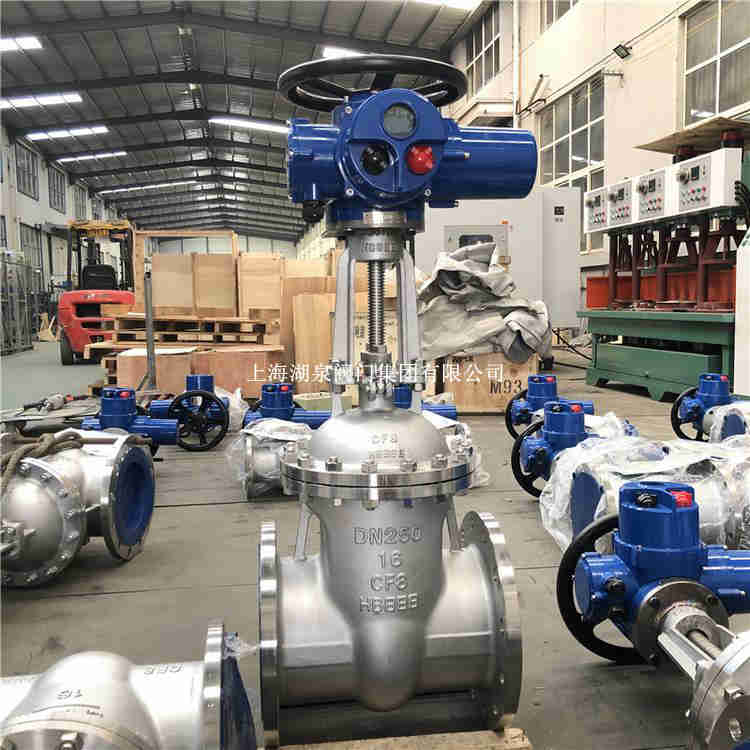

闸阀

闸阀的主要型号:

发兰铸钢闸阀:Z41H、Z41Y

不锈钢闸阀:Z41W

软密封暗杆闸阀:Z45X

软密封明杆闸阀:Z41X

铸钢法兰闸阀:Z41T、Z45T

螺纹闸阀: Z11T、Z14T、Z15X、Z11H、Z11Y、Z11W

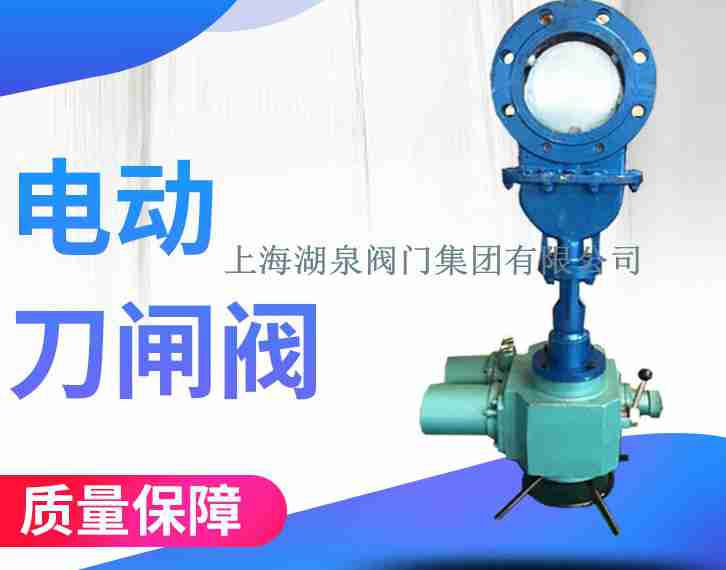

刀闸阀: Z73W、Z73X、Z73Y
阀门

Z41H-16P DN100和 Z41W-16P DN100都是100口径的法兰明杆闸阀,他们的阀体材质都是一样的.

在型号中最后一个字母P代表闸阀的阀体材质,为不锈钢。

两者的区别在于密封面材质不同,在型号中代号为H和W.

H代表闸阀阀座密封面为Cr13系不锈钢,W则表示闸阀阀座密封面由本体直接加工出来。
阀

闸阀有哪些种类 常见闸阀型号大全

闸阀型号编制表示方法说明:

闸阀附加代号:WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀;

闸阀类型表示:Z;

驱动方式表示:手动无代号、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动;

连接方式表示:4法兰连接,6焊接,7对夹式;

结构形式表示:0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板;

密封材料材料:W阀体直接加工、T合金、X橡胶、F氟塑料,H-Cr不锈钢,Y硬质合金、M蒙乃尔合金;

压力等级表示:PN1.0-32Mpa,10=1.0MPA表示压力为十公斤,150LB-1500LB表示美标磅级压力,5-63K表示日级压力;

阀体材料表示:Z-灰铸铁、Q球墨铸铁,T合金,C碳钢、P不锈钢304,R不锈钢316,V铬钼钒钢。

闸阀型号编制举例解释:

1、Z41X-10/16Q表示:Z闸阀、4法兰连接、1明杆楔式单闸板、X橡胶密封、10/16公斤压力;

2、Z945X-16Q表示:Z闸阀、9电动、4、法兰、5暗杆楔式单闸板、X橡胶密封、16公斤压力。
