手动闸阀型号规格尺寸、重量表详解

[ 2024-05-11 ]

手动闸阀型号规格尺寸、重量表详解？手动闸阀的基本介绍手动闸阀是一种常用的阀门,一般用于截止或调节介质流量。它的结构简单,使用方便,可用于多种压力和温度下的管路。手动闸阀的主要特点是密封性好、流阻小、寿命长、使用可靠。手动闸阀的型号及尺寸手动闸阀的型号和尺寸通常按照国标进行分类,其中较为常见的国标有GB、JB和HG等。根据不同的型号和尺寸,手动闸阀...螺纹闸阀型号 Z11T, Z11H, Z11Y ,Z11W 刀闸阀型号Z73W, Z73X ,Z73Y 不同型号的手动闸阀规格也不相同,我们以湖泉阀门热卖的铸钢闸阀Z41H-25C为例,为您介绍一下手动闸阀规格

Z15T代表手动，内螺纹连接，暗杆楔式单闸板，密封面材料为铜合金，公称压力为PN1MPa；

Z15W-16T代表手动，内螺纹连接，暗杆楔式单闸板，阀体材料为铜合金，阀座密封面材料由阀体直接加工，公称压力为PN1.6MPa；

Z45T/W-10代表手动，法兰连接，暗杆楔式单闸板，阀体材料为铜合金，阀座密封面材料由阀体直接加工，公称压力为PN1MPa；

Z41T-10代表手动，法兰连接，明杆楔式单闸板，密封面材料为铜合金，公称压力为PN1MPa。

按国产阀门型号标准来说，闸阀的型号是由阀门类型，闸阀驱动方式，闸阀连接方式，闸阀结构形式，密封材料，阀体材料代号来表示。

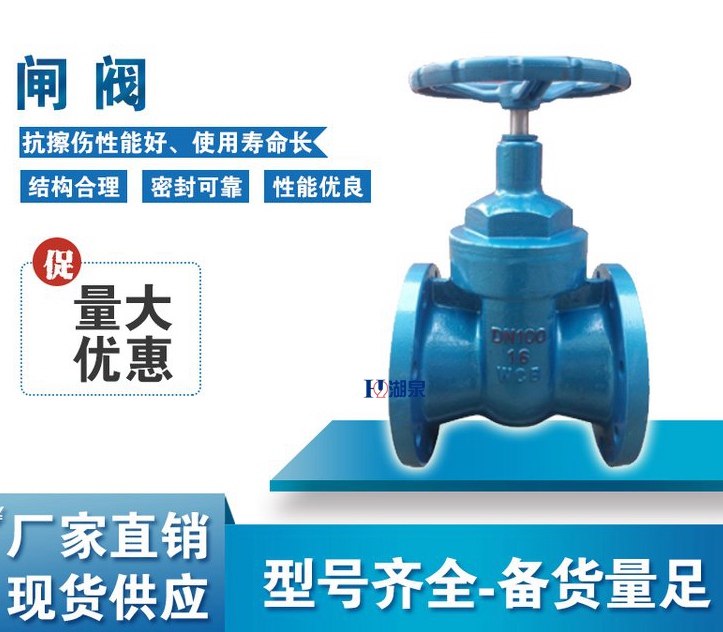

手动闸阀

下表是常见的闸阀型号规格尺寸参照表，供您参考选择。请注意，不同品牌和生产厂家的型号可能会有差异，您可以根据具体需求选择相应的闸阀型号。

| :--------:| :------------:| :----------------:| :----------:| :-------------:|

|Z41H-16C | DN15-DN500 | PN16 | 水、油、气 | -20°C~150°C |

|Z41H-25C | DN50-DN600 | PN25 | 水、油、气 | -20°C~200°C |

|Z41H-40C | DN50-DN600 | PN40 | 水、油、气 | -20°C~250°C |

|Z44T-10C | DN15-DN400 | PN10 | 蒸汽、水等 | -29°C~425°C |

|Z45T-10C | DN15-DN400 | PN10 | 蒸汽、空气 | -29°C~50°C |

|Z46T-10C | DN15-DN400 | PN10 | 蒸汽、空气 | -29°C~50°C |

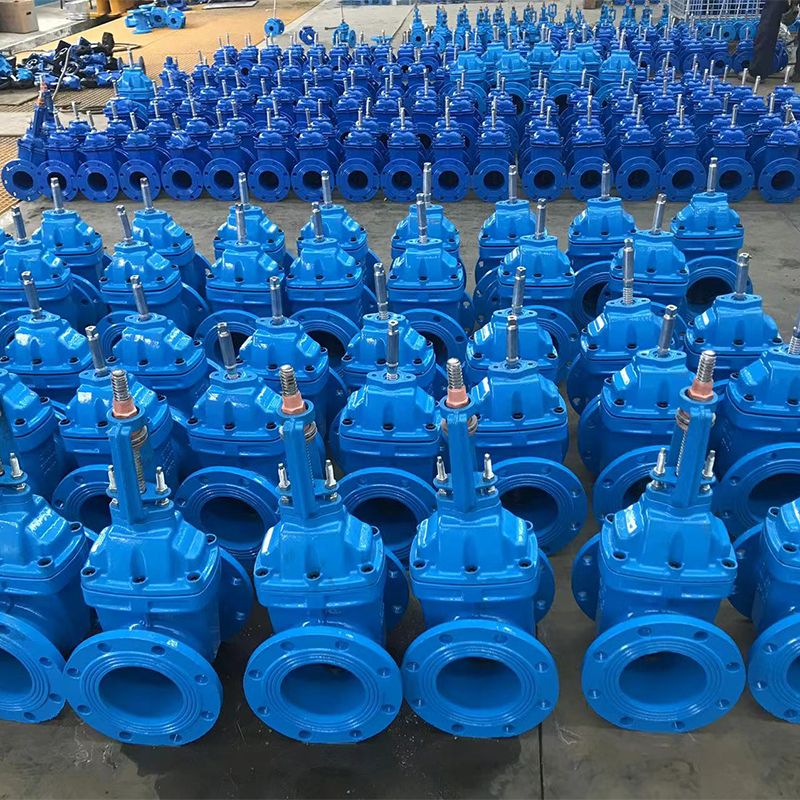

闸阀厂家

国内生产闸阀的厂家比较多，连接尺寸也大多不统一。主要分以下几个大类：1、按JB/T2203－1999《闸阀结构长度》生产的机械部标准阀门；2、按GB/T12221-2005《金属阀门结构长度》生产的国标阀门；按ASME B16.10-2009《阀门的面对面及端对端尺寸》生产的美标阀门。

闸阀按闸板的结构不同分为楔式和平行式两类。楔式闸板有3种结构：单闸板、双闸板和弹性闸板。

闸阀根据结构类型的不同又分为平板闸阀和刀型闸阀。

手动闸阀工作原理：转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。

按壳体/主体材料分类，闸阀可分为：

金属材料阀门：如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、蒙乃尔阀门、铜合金阀门、铅合金阀门等。

金属阀体衬里阀门：如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。

非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。

以下为常用闸阀的重量参考明细表：

1、手动闸阀

型号：Z41H，Z41Y，Z41W

重量范围：2.5kg-3300kg

主要参数：公称压力：1.0-16.0MPa；公称通径：DN50-DN1200；适用介质：水、油、气等。

2、电动闸阀

型号：Z941H，Z941Y，Z941W

重量范围：12kg-4800kg

主要参数：公称压力：1.6-16MPa；公称通径：DN50-DN1200；适用介质：水、油、气等。

3、气动闸阀

型号：Z641H，Z641Y，Z641W

重量范围：5kg-3000kg

主要参数：公称压力：0.1-1.6MPa；公称通径：DN50-DN500；适用介质：气体等。

4、手轮闸阀

型号：Z47H，Z47Y，Z47W

重量范围：8kg-2800kg

主要参数：公称压力：1.6-10.0MPa；公称通径：DN50-DN800；适用介质：水、油、气等。

5、蝶式闸阀

型号：D71X，D71H，D71Y

重量范围：4kg-120kg

主要参数：公称压力：1.0-1.6MPa；公称通径：DN50-DN600；适用介质：水、油、气等。

弹性座密封楔式闸阀 Lmin=	250	270
Z41X-10.16(明杆);Z45X-10.16(暗杆)
平行式双闸板闸阀 L=	330	356
Z44T(W)-10
楔式闸阀 L=	330	356	381	406	432	457	508		610		660	711	811
Z41T(W.H)-10.16(明杆);Z45T(W)-10.16(暗杆)
电动楔式闸阀 L=	330	356	381	406	432	457	508		610		660	711	811	960
Z941T(W)-10.16(明杆);Z945T(W)-10.16(暗杆)
楔式钢制单闸板闸阀 L=	450	500	550	600	650	700	800
Z41H-16C.16P.16R	273	379	590	850	907	958	1112
Z41H-25.25P.25R	207	400	631	900	1013	1166	1258
楔式钢制单闸板闸阀 L=	650	750	850	950
Z41H-40.40P.40R	368	547	679	953
楔式钢制单闸板闸阀 L=	650	750
Z41H-64.64P.64R	467	590
电动楔式钢制单闸板闸阀 L=	450	500	550	600	650	700	800		900		1000	1100	1200
Z941H-16	310	391	729	992	1168	1222	1376

Z941H-25	317	412	750	1042	1274	1420	1522
电动楔式钢制单闸板闸阀 L=	650	750	850	950		1150	1350
Z941H-40	480	686	821	1214		2150
美标法兰连接钢制闸阀 L=	330	356	381	406	432	457	508	559	610	610		711
Z41H-150Lb	263	346	488	621	814	992	1492			2272
美标法兰连接钢制闸阀 L=	457	502	762	838	914	991	1143
Z41H-300Lb	412	576	886	1157	1301	1672	2562
美标法兰连接钢制闸阀 L=	787	838	889	991	1092	1194	1397
Z41H-600Lb	779	1108	1503	1939	2733	3214	4177
刀型闸阀 L=	70	76	76	89	89	114	114		117		117	127	149	156
Z73Y-10.16	68	101	127	177	290	382	500		748		1147	1427	1910
