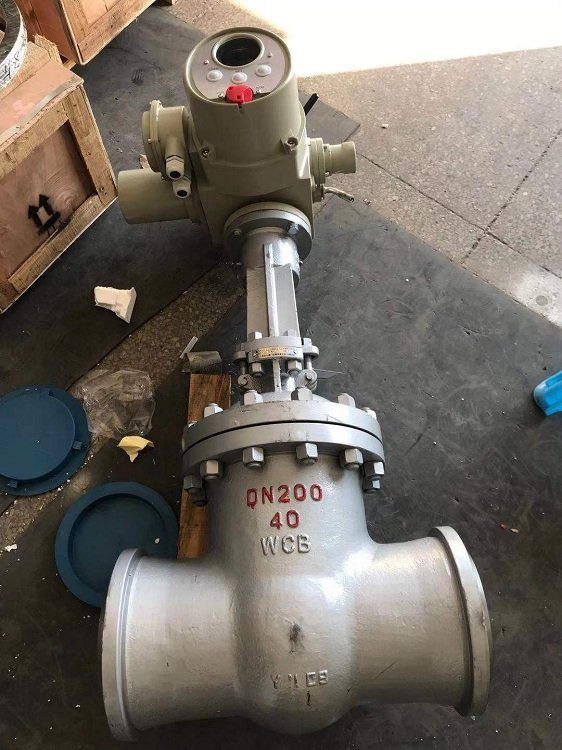

电动闸阀Z961Y_25,DN200图片及尺寸规格表

[ 2024-06-05 ]

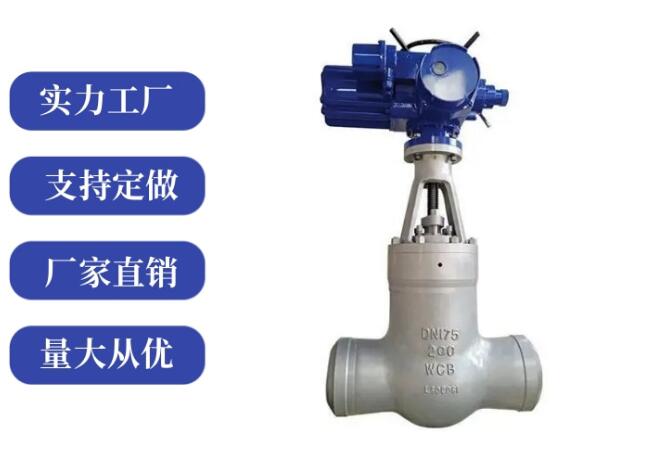

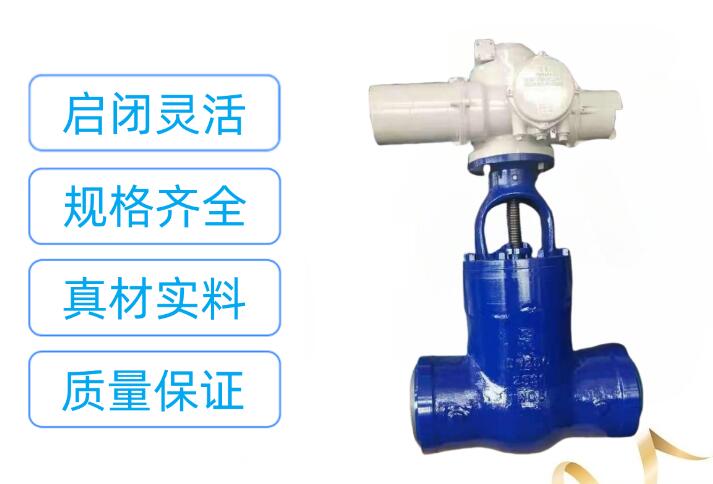

电动焊接闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动焊接闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动契式闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。高温高压闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

能规范：

型号	公称压力 (MPa)	实验压力	工作温度(℃)	适用介质
强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）
Z961H-16C Z961W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸类
Z961W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z961W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类
Z961W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

焊接电动闸阀外形尺寸：

型号	公称通径 DN （ mm ）	主要尺寸（ mm ）			重量（ kg ）
型号	公称通径 DN （ mm ）	L	D1	D2	重量（ kg ）
Z962H-200 Z960Y-200 Z962Y-P54100V Z960Y-P54100V	150	650	164	200	420
	175	750	186	223	526
	200	800	200	262	550
	225	850	233	282	595
	250	950	275	325	1210
	300	1200	312	380	2100
Z962H-250 Z960Y-250 Z962Y-P54140V Z962Y-P54140V	150	700	150	200	420
	175	750	175	223	530
	200	800	200	262	560
	225	850	220	282	600
	250	950	265	325	1220
	300	1194	305	380	2120
Z960Y-320 Z960Y-P57170V	150	700	150	200	615
	175	750	170	225	680
	200	800	200	262	695
	225	850	207	283	700
	250	950	250	325	1460
	300	1245	265	377	2650

零件名称Part name	材料牌号Material designation
阀体Body	WCB	WC6	WC9
阀板Disc	WCB	WC6	WC9
阀盖Bonnet	25	12Cr1Mo1VA
阀杆Stem	1Cr17Ni2	20Cr1Mo1VA
阀座Seat	25	12Cr1Mo1VA
密封环Sealing ring	S软钢(增强柔性石墨)S soft steel (flexible graphite)	S软钢S soft steel	F软钢F Soft steel
填料Packing	增强柔性石墨Fexible graphite
支架Yoke	WCB	WCB或WC6
阀杆螺母Stem nut	45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring	1Cr13	20Cr1MoVA

Z961Y电站闸阀主要是作为水、蒸汽管路上的启闭装置，用于切断或接通管路中的介质。使用时应全开或是全闭，不能作调节阀使用。电站闸阀工作原理：按顺时针转动手轮或阀杆螺母，阀杆带动闸板下行，使密封面吻合，切通道，即为关闭；反之则为开启。设计、制造、检验、标记、供货等均符合相关国内GB、JB、DL等有关标准。材质符合ASME、JIS、GB、JB、DL等国内外相关标准。

所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成，密封副配对合理，密封性能好：耐高温、硬度高、抗擦伤、耐冲蚀、寿命长。

上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成，密封可靠、耐腐蚀，更换填料可在不停机的情况下进行，不影响系统运行。

体盖采用压力自紧式密封结构，压力越高，密封性能越好。

闸阀采用双闸板或弹性闸板结构，密封可靠，动作灵活，维修方便。

阀杆螺母与支架连接部分安装了推力球轴承，转动力矩小、启闭灵活、省力省电。
