手动闸阀Z41H_25 DN100解读及性能参数

[ 2024-09-13 ]

更多相关产品点击：闸阀

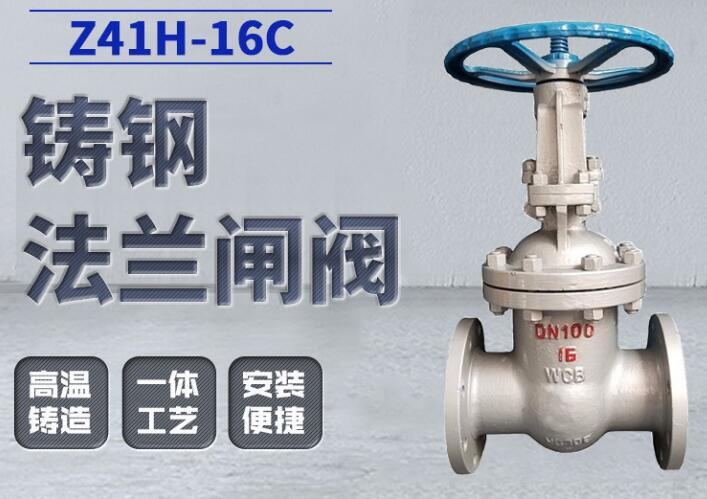

‌手动闸阀Z41H-25 DN100的解读如下‌： ‌Z‌ 代表该阀门是闸阀。 ‌41H‌ 中的 ‌4‌ 代表阀门的连接方式是法兰连接，‌1‌ 代表明杆，‌H‌ 代表硬密封。 ‌25‌ 代表阀门的压力等级为25公斤压力。 ‌DN100‌ 代表阀门的公称通径为100毫米。这个型号的手动闸阀通常用于需要手动操作，通过法兰连接方式安装在管道上，具有明杆和硬密封的特点，适用于需要承受25公斤压力等级的工况，并且其通径为100毫米。这种阀门广泛应用于各种工业管道系统中，包括自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等，作为调节和截流装置使用。它的适用温度范围广泛，从-20℃到425℃都能适用，并且可以根据不同的介质和工况条件选择不同的材质，如铸钢、碳钢等，以满足特定的使用要求‌。

公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K公称通径或口径：DN10～1000、NPS 1/2 ～36"驱动方式：手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。由于闸阀具有许多优点，因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀，甚至在某些小口径的管路上（如DN15～40mm），仍保留了一部分闸阀。

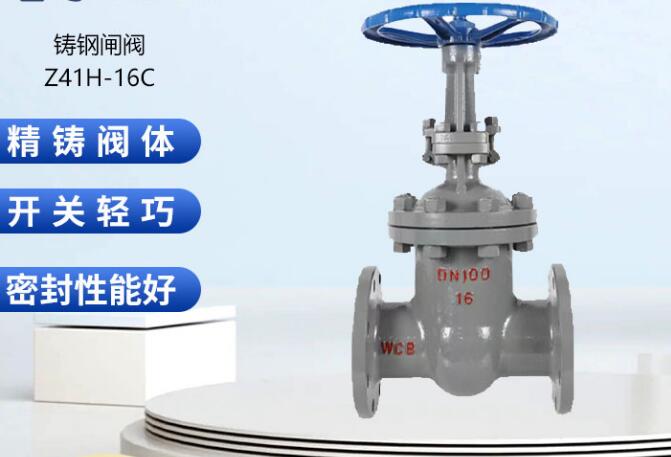

手动阀

闸阀的种类1)根据闸板的构造主要分为两大类。①平行式闸阀－－密封面与垂直中心线平行，即两个密封面互相平行的闸阀。②楔式闸阀－－密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。楔式闸阀中又有双闸板、单闸板及弹性闸板之分。(1)根据阀杆的构造又分为两大类。①明杆闸阀－－阀杆螺母在阀盖或支加上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。②暗杆闸阀－－阀杆螺母在阀体内与介质直接接触，开闭闸板时用旋转阀杆来实现。

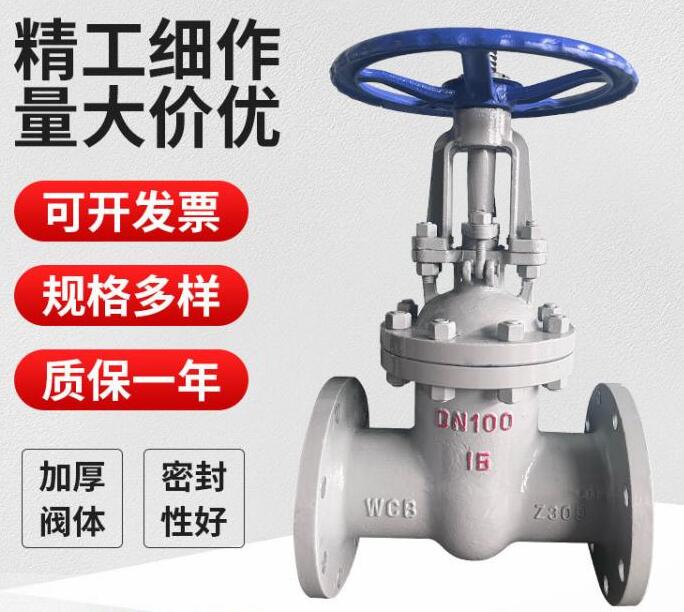

阀门厂家

Z41产品型号	工称压力/PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z41H-16C、25	16、25	1.6、2.5	≤ 425	水、蒸汽、油品
Z41Y-16C、25	16、25	1.6、2.5	≤ 425	水、蒸汽、油品
Z41W-16P、25P	16、25	1.6、2.5	≤ 150	弱腐蚀性介质
Z41Y-16P、25P
Z41W-16R、25R
Z41Y-16R、25R
Z41Y-16I、25I			≤ 550	油品、蒸汽
Z41Y-16V、25V			≤ 570	水、蒸汽、油品
Z41H-40~200	40~200	4.0~20.0	≤ 425	水、蒸汽、油品
Z41H-40I~200I	40~200	4.0~20.0	≤ 550	水、蒸汽、油品
Z41H-40P~200P	40~200	4.0~20.0	≤ 200	硝酸类
Z41H-40R~200R	40~200	4.0~20.0	≤ 200	硝酸类

型号	材料
型号	阀体、阀盖	阀杆	密封面	填料
Z41H-16C、25	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z41Y-16C、25	碳素钢	铬不锈钢	堆焊硬质合金	石棉石墨或柔性石墨
Z41W-16P、25P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	石棉石墨或柔性石墨
Z41Y-16P、25P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金
Z41W-16R、25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41Y-16R、25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金
Z41Y-16I、25I	铬钼合金钢	铬钼合金钢	堆焊硬质合金
Z41Y-16V、25V	铬钼钒钢	铬钼钒钢	堆焊硬质合金	柔性石墨
Z41H-40~200	碳钢	铬不锈钢	碳钢+Cr13或硬质合金	柔性石墨
Z41H-40I~200I	铬钼钢	合金钢	合金钢+硬质合金	柔性石墨
Z41H-40P~200P	铬镍钛钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨
Z41H-40R~200R	铬镍钼钛钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨

Z41H、Z41Y、Z41W（PN25）闸阀尺寸

DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	16	2	4×ø14	175	200	4
20	150	105	75	55	16	2	4×ø14	180	200	5
25	160	115	85	65	16	2	4×ø14	210	220	6
32	180	135	100	78	18	2	4×ø18	210	220	7
40	200	145	110	85	18	3	4×ø18	350	220	18
50	250	160	125	100	20	3	4×ø18	358	250	25
65	265	180	145	120	22	3	8×ø18	373	280	35
80	280	195	160	135	22	3	8×ø18	435	300	50
100	300	230	190	160	24	3	8×ø23	500	350	65
125	325	270	220	188	28	3	8×ø25	614	400	100
150	350	300	250	218	30	3	8×ø25	674	450	135
200	400	360	310	278	34	3	12×ø25	818	500	180
250	450	425	370	332	36	3	12×ø30	969	550	207
300	500	485	430	390	40	4	16×ø30	530	560	400
350	550	550	490	448	44	4	16×ø34	1280	640	631
400	600	610	550	505	48	4	16×ø34	1450	640	900
450	650	660	600	555	50	4	20×ø34	1541	720	1013
500	700	730	660	610	52	4	20×ø41	1676	720	1166
600	800	840	770	718	56	5	20×ø41	1874	800	1258
700	900	955	875	815	60	5	24×ø48	2280	850	—
800	1000	1070	990	930	64	5	24×ø48	2420	900	—
