电动刀闸阀的尺寸怎么看及型号规格表

[ 2024-09-18 ]

更多相关产品点击：刀闸阀

‌电动刀闸阀的尺寸可以通过查看阀体的标识、阀门铭牌或进行实际测量来确定。‌
‌阀体标识‌：观察阀体本身，上面一般会标有字母DN和数字，这就是阀体型号大小的标志。例如，DN25表示接口直径为25毫米的阀门‌。 ‌
阀门铭牌‌：阀体上贴的产品铭牌上有型号描述，能很直观了解到该阀体的型号大小、公称压力等信息‌。 ‌
实际测量‌：如果阀体上的标志和铭牌都不清晰了，可以用卡尺或卷尺等进行测量，对着阀门口测量，就可以从测量数据中了解口径大小，从而知道型号‌。

此外，了解电动刀闸阀的尺寸对于正确选择和使用阀门至关重要，关键尺寸参数包括：
‌DN（公称直径）‌：表示管道系统中阀门的有效直径。
‌L（长度）‌：表示阀门整体的长度。
‌D（法兰直径）‌：表示阀门连接部分的直径，用于与管道系统连接。
‌D1（螺栓孔直径）‌：表示用于安装螺栓的直径，确保阀门的稳固连接。
‌n-d（螺栓数量和直径）‌：表示用于固定法兰的螺栓数量和直径，以确保连接的紧密性和安全性。 ‌
公称压力‌：表示阀门名义上能够承受的压力‌。
这些尺寸和压力参数的选择应根据具体的管道系统和应用需求来确定。

‌电动刀闸阀的型号规格包括PZ973H、PZ973H-10C、PZ973H-16C、PZ973Y、PZ973Y-10P、PZ973Y-16P、PZ973F、PZ973F-10P、PZ973F-16P等。‌这些型号展示了电动刀闸阀的多样性和适用性，满足了不同应用场景的需求。例如，PZ973H-10C PN10 WCB型号的电动刀闸阀，其特定的规格和材质适应了特定的工作压力和工作环境要求。这些型号的多样性，体现了电动刀闸阀在设计上的灵活性和实用性，能够满足各种工业流体控制的需求‌。

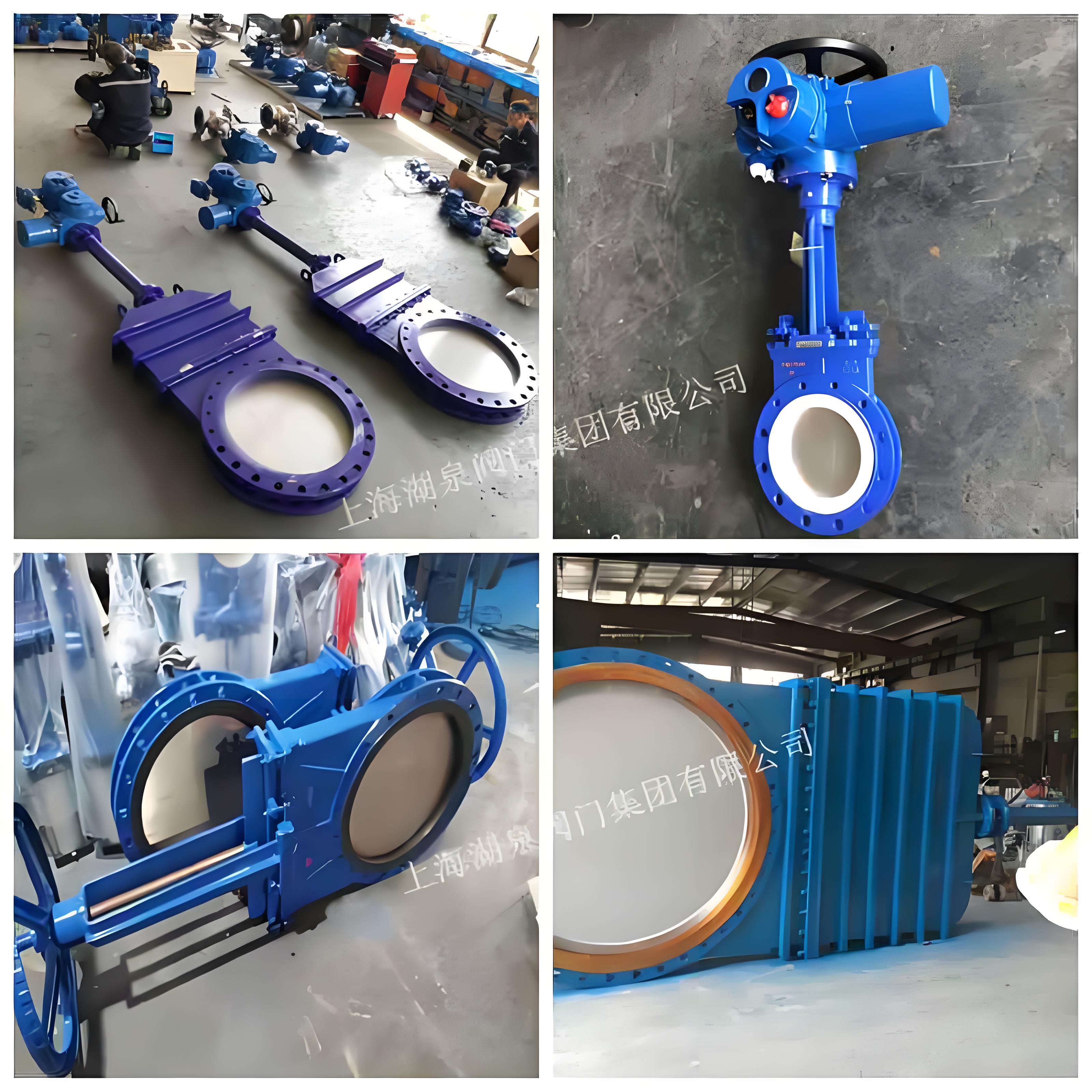

电动刀型闸阀能适应高温、低温等恶劣环境下工作，特别是在1000度左右高温下工作，无需任何冷却装置，且不变形的特点、闸阀具有手动、电动功能，密封性能好，阀板、阀体均使用高合金材料，尤其是锅炉排灰渣系统中的阀门。

电动刀型闸阀电动装置参数：

1.电源：AC380V、50HZ。

2.标准型：标准型产品具有防尘、防雨水的外壳保护能力、保护等级IP65，可直接用于户外。

3.防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。

4.防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。

5.环境温度：-20℃~40℃

6.可选：配电气控制器

公称压力	DN	L	D1	D2	H	A	B	C	D	N-Φ	电装型号
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
