z45t-10闸阀型号说明及相关技术参数

[ 2024-10-11 ]

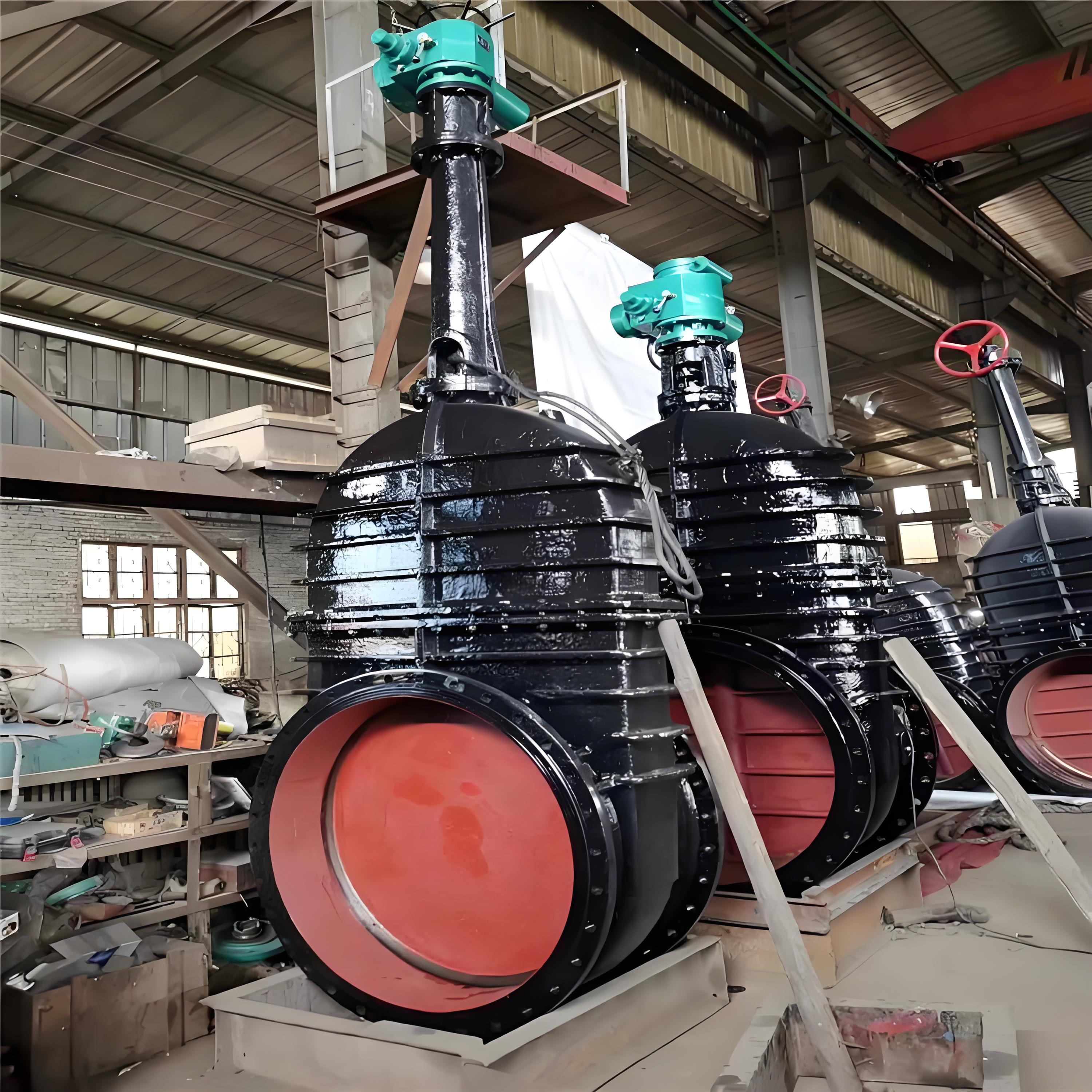

Z45T-10闸阀型号说明‌，Z45T-10是一种暗杆楔式闸阀，其型号中的字母和数字具有特定的含义，具体如下： ‌Z‌：代表阀门类别，即闸阀。 ‌4‌：代表连接方式，这里指的是法兰连接。 ‌5‌：代表结构形式，这里指的是暗杆结构。 ‌T‌：代表阀座堆焊材料，这里指的是黄铜。 ‌10‌：代表公称压力，即1.0MPa。 ‌Q‌：代表阀体材质，这里指的是球墨铸铁。综上所述，Z45T-10型号的闸阀是一种暗杆楔式闸阀，采用法兰连接，阀座堆焊材料为黄铜，公称压力为1.0MPa，阀体材质为球墨铸铁。 Z45T-10暗杆铸铁闸阀传动方式为手动,连接方式为法兰连接,暗杆楔式刚性单闸板，阀座密封面材料为青铜，公称压力 PN10～PN16，阀体材料为灰铸铁（Z45T-10）、球墨铸铁（Z45T-16Q）的闸阀。

Z45T-10闸阀主要技术参数

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z45H-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16	1.6	1.76	2.4	≤200℃	水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

Z45T-10闸阀主要零件材料

型号

阀体、阀盖、闸板

密封圈

阀杆

填料

Z45H-10

灰铸铁、铸钢

不锈钢

碳钢、不锈钢

浸油石棉盘根

Z45W-10

Z45T-10

Z45T-16

Z45W-16

Z45H-16C

Z45T-16C

Z45W-16C

Z45T-10闸阀主要外形尺寸

口径 DN（mm）	Z45T-10				Z45-16（C）
口径 DN（mm）	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320
250	380	390	700	320	450	970	450	320
300	420	440	800	400	500	1145	560	400
350	450	500	950	400	550	-	-	400
400	480	565	1050	500	600	-	-	500
450	510	615	1175	500	650	-	-	500
500	540	670	1410	720	700	-	-	720
600	600	780	1550	720	750	-	-	720
700	660	895	1800	800	-	-	-	800
800	720	1010	2170	-	-	-	-	-
900	780	1110	2300	-	-	-	-	-
1000	840	1220	2600	-	-	-	-	-
1200	960	1450	-	-	-	-	-	-

‌Z45T-10闸阀的参数如下‌：‌ ‌驱动方式‌：可选用手动、蜗轮、气动、电动。 ‌连接方式‌：法兰。 ‌结构形式‌：楔式。 ‌密封结构‌：软密封、硬密封。 ‌压力范围‌：PN0.1-2.5MPa。 ‌公称通径‌：DN50-1200mm。 ‌材质‌：灰铸铁、球墨铸铁。 ‌适用介质‌：饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。 ‌适用温度‌：≤200℃。这些参数提供了Z45T-10闸阀的基本特性和适用范围，确保其在各种工业和民用应用中的有效性和耐用性。
