气动执行器的组成及工作原理

[ 2013-06-15 ]


气动薄膜调节阀外形图气动执行器的组成及工作原理

        气动执行器根据不同的结构原理和使用场合,可分为气动调节阀、气功马达和气动机械手等。其中气动调节阀是气动执行器中的主要产品.它广泛用于生产过程中流体介质的流量控制,实
现对被调参数的调节。由于气动马达和气动机械手尚在发展中,故在此仅介绍气动调节阀。
       气动调节阀接受调节仪表送来的气压信号(标准信号为20~100kPa),控制阀门的开度,改变流过管道中介质的流量,实现对被调参数的调节。
       气动调节阀出执行器和阀门两部分组成。根据需要还可以配上阀门定位器和手轮机构等附件。

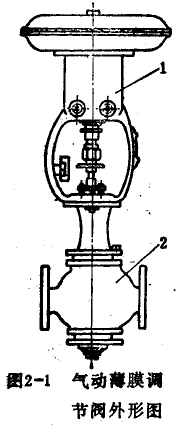

       气动调节阀的品种很多.各种气动执行器可以与各种阀门组合成多种类型的气动调节阀.其典型产品为气动薄膜调节阀。其外形如图2—1所示。
       图2—l中为气动执行器,2为阀。气动执行器是气动调节阀的推动部分,它在控制信号作用下产生相应的推力.通过阀杆使阀芯产生相应的位移,改变阀的开度。

       阀是气动调节阀的调节部分,亦称调节机构,它与调节介质直接接触,在执行器的推动下,改变阀芯与阀座间的流通面积,使流过的介质流量变化,从而达到自动调节的目的。
       一般来说,阀
可与气动执行器配合构成气动调节阀,也可与电动执行器配合构成电动调节阀
       在某些特殊场合,为了保证气功调节阀正常工作,提高调节质量,还需配备一定的辅助装置。常用的有阀门定位器和手轮机构等。阀门定位器与气功执行器配套使用,利用阀位负反馈改善执行器的性能.使执行器按调节器的控制信号实现准确定位。手轮机构可认为是旁路的一种形式。当调节系统失灵,如停电、气源中断、调节器或执行器发生故障时,通过附装在调节阀上的手轮机构,用手动操作阀门,从而保证在系统修复之前.生产仍能正常进行。以手轮机构代替旁路,可以省去调节阀两旁的切断阀,缩短安装管路,:节省投资。但当阀本身出现故障时,手轮机构无法实现手动操作,这时必须由旁路阀进行手动操作。一般当调节阀的公称通径在80mm以上时.可酌情考虑采用手轮机构代替旁路。
本文由上海湖泉电动阀门整理,本文地址://www.corecsn.com/tech-zxq/154.html转载请注明出处!
