DZW45-24B
阀门电动装置生产厂家, 咨询:

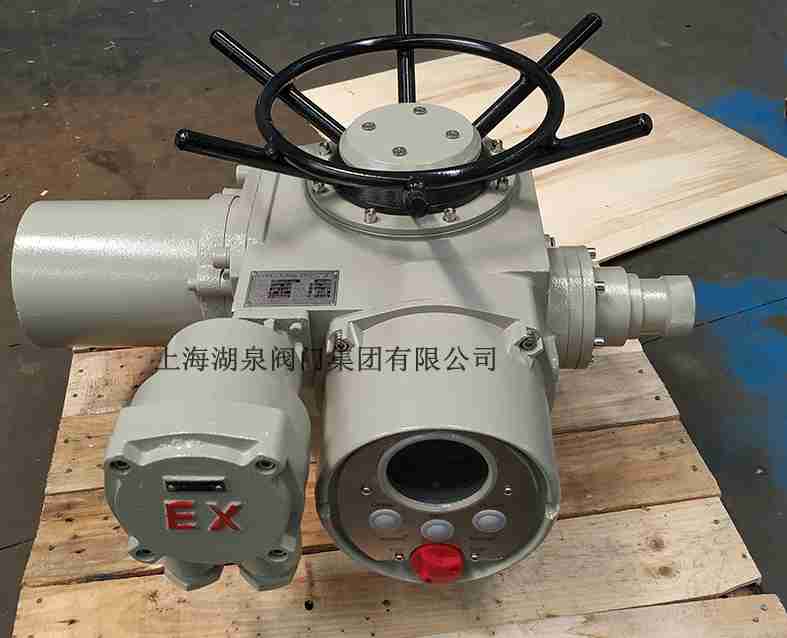

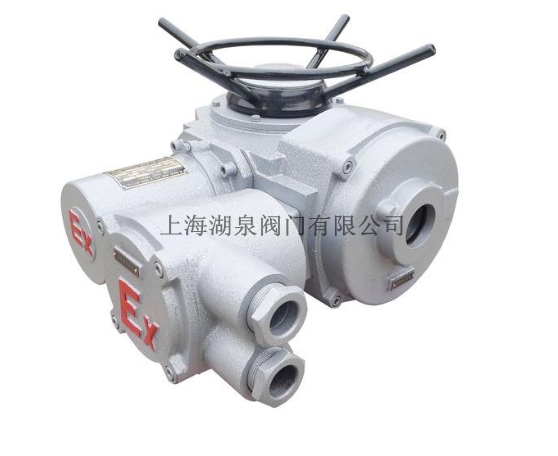

021-64162222 , DZW多回转阀门电动装置是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。 本产品电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。DZW45-24B
阀门电动装置产品广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。 DZW45-24B阀门电动装置多回转电动装置结构Z型电动装置由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手—电动切换机构、手轮及电气部分组成。其传动电动机:户外型采用YDF型,隔爆型采用YBDF型阀门专用三相异步电动机。减速机构:由一对直齿轮和蜗轮副两级传动组成。电动机的动力经减速机构传递给输出轴。DZW45-24B阀门电动装置力矩控制机构:结构见图5、图6。当输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐,曲拐直接(或通过撞块)带动支架产生角位移。当输出轴上的转矩增大到整定转矩时,则支架产生的位移量使微动开关动作,从而切断电机电源,电动机停转。以此实现对电动装置输出转矩的控制,达到保护电动阀门的目的。
湖泉阀门厂家DZW45-24B
阀门电动装置产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定;隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。按控制方式又可分为常规型、整体型和整体调节型。 DZW45-24B阀门电动装置可能发生的环境。(如:可燃性气体,粉尘环境,炼油、石化厂,加油站、加气站等)性气体环境在大气条件下,气体、蒸汽或雾状的可燃物质与空气构成的混合物,在该混合物中点燃后,燃烧将传遍整个未燃混合物的环境,将引起空气防爆电气设备,在规定条件下不会引起周围性环境点燃的电气设备分为两类:煤矿井下电气设备,DZW45-24B阀门电动装置除煤矿、井下之外的所有其他性气体境用电气设备,又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件;ⅡC可适用于ⅡA、ⅡB的使用条件。
上海湖泉 DZW45-24B阀门电动装置电源:常规,三相380V(50Hz),特殊,三相660V、415V(50Hz、60Hz);单相220V、110V(50Hz、60Hz), 工作环境环境温度:-40~+80℃相对湿度:≤95%(25℃时)防护类型户外型:DZW45-24B阀门电动装置用于无易燃、易爆和无腐蚀性介质的场所;隔爆型:有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1-T4组的性气体混合物。(详见GB3836.1)防护等级:IP55(特殊订货IP65、IP67)工作制:短时10分钟(特殊订货30分钟)Z10-24B,Z15-24B,Z20-24B,Z30-4B,Z45-24B,Z60-24B,Z90-24B,Z120-24B,Z10-18B,Z15-18B,Z20-18B,Z30-18B,Z45-24B,Z60-24B,Z90-24B,Z120-24B,ZB10-24W,ZB15-24W,ZB20-24W,ZB30-24W,ZB45-24W,ZB60-24W,ZB90-24W,ZB120-24W,DZB10-24W,DZB15-24W,DZB20-24W,DZB30-24W,DZB45-24W,DZB60-24W,DZB90-24W,DZB120-24W
DZW45-24B阀门电动装置主要技术参数
型号 规格 |
公称转矩(N·m) |
公称推力(KN) |
zui大阀杆直径(mm) |
zui大转圈数(圈) |
手动 速比 |
输出转速(r/min) |
电机功率(KW) |
参考重量(Kg) |
Z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
Z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
Z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
Z45 |
450 |
150 |
48 |
120 |
1:1 (20:1) |
24/36 |
1.1/1.5 |
110 |
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
Z90 |
900 |
200 |
60 |
120 |
1:1 (25:1) |
24/36 |
2.2/3 |
139 |
Z120 |
1200 |
24/36 |
3/4 |
142 |
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
Z500 |
5000 |
18/24 |
10/15 |
350 |
DZW45-24B阀门电动装置技术参数
型号 |
H |
H1 |
L1 |
L3 |
F1 |
F2 |
F5 |
ΦD |
Z5 |
230 |
95 |
140 |
250 |
215 |
- |
120 |
170 |
Z10~Z30 |
320 |
130 |
200 |
315 |
255 |
320 |
175 |
350 |
Z45/Z60 |
415 |
195 |
280 |
430 |
275 |
395 |
235 |
470 |
Z90/Z120 |
455 |
195 |
285 |
490 |
310 |
430 |
250 |
500 |
Z180/Z250 |
585 |
250 |
320 |
530 |
360 |
480 |
295 |
320 |
Z350/Z500 |
720 |
280 |
400 |
1080 |
420 |
445 |
440 |
565 |
湖泉阀门厂家DZW45-24B阀门电动装置产品符合本公司的企业标准Q/320411CLZ003-2014《矿用隔爆型阀门电动装置控制箱》的规定;符合GB/3836.1-2010《爆炸性环境 部分:设备 通用要求》;GB/3836.2-2010《爆炸性环境 第2部分:由隔爆型“d保护的设备”》、GB/T 5590-2008 及MT/T 661-2011 的规定。DZW45-24B阀门电动装置 防爆型式为矿用隔爆型,防爆标志为“ExdI Mb”。电缆引入装置型式为压紧螺母。使用环境主要技术参数 使用环境: 环境气压:86kPa~110kPa;环境温度:-10℃~+40℃; 空气平均相对湿度:不大于95%(+25℃); DZW45-24B阀门电动装置煤矿井下有瓦斯,煤尘等爆炸危险的环境;无垂直淋水和溅水场合;DZW45-24B阀门电动装置无强烈震动和冲击的地方; 无破坏金属和绝缘材料的腐蚀性气体的地方。 与水平面安装不超过15 ◦
