上海电动

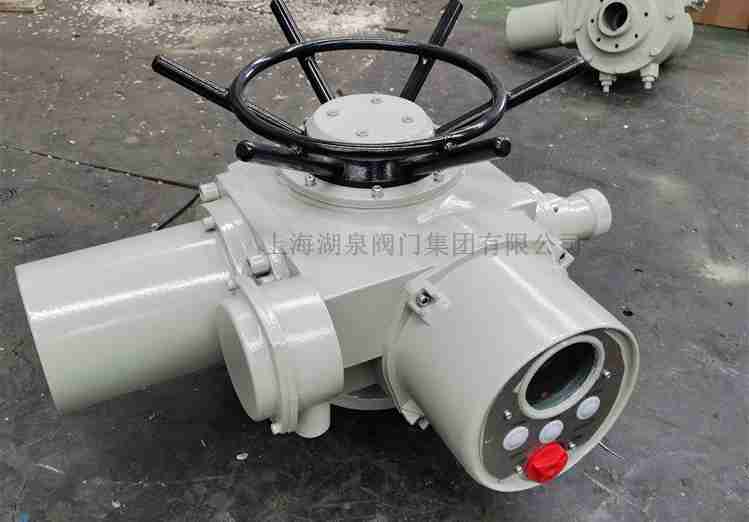

执行器DZW60-24Z型号及说明整体防爆型阀门电动装置是电动阀门的驱动装置,很方便地与阀门配套使用,该产品适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等,是阀门和风门集控和自动控制必不可少的驱动装置。该产品适用于闸阀、截止阀、节流阀、隔膜阀、柱塞阀、水闸阀等,配上减速蜗轮后也可适用于球阀、蝶阀、风门等90度回转型的阀门。DZW60-24电动执行器该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等特点,在电力、水处理、造纸等行业中得到广泛好评和应用。DZW60-24整体防爆型阀门电动装置的性能符合GB3836.1-2000《性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。DZW60-24电动执行器 电源:常规,三相380V(50Hz)特殊,三相660V、415V(50Hz 、60Hz);单相220V、110V(50Hz 、60Hz)2 工作环境:DZW60-24电动执行器环境温度:-20~+60℃ (特殊订货-40~+80℃)。DZW60-24电动执行器 相对湿度:≤95%(25℃时)。防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。DZW60-24隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的性气体混合物。2.4 防护等级:IP67。3 工作制:短时10分钟(特殊订货30分钟)。
DZW60-24电动装置按钮盒上有三个按钮,中间为现场和远程转换按钮,其左边为现场关阀按钮,右边为现场开阀按钮,盖上按钮盒为远方控制,远程为直流24V开关触点控制,打开按钮盒为现场操作。(旋钮装置上有两个旋钮盒,其中一个为方式钮旋钮(红色),另一个为操作按钮(黑色),依靠电气罩壳上,突出箭头指示操作方式,操作按钮顺时针旋至箭头处为开阀,逆时针旋转为关阀。)
电动
执行器 DZW60-24主要技术参数
型号规格 |
公称转矩(N,m) |
公称推力(KN) |
最大阀杆直径(mm) |
最大转圈数(圈) |
手动速比 |
输出转速(r/min) |
电机功率(KW) |
参考重量(Kg) |
Z5 |
50 |
20 |
28 |
60 |
1::1 |
12 |
0.12 |
28 |
Z10 |
100 |
40 |
28 |
60 |
1::1 |
18\24\36 |
0.25\0.37 |
45 |
Z15 |
150 |
18\24\36 |
0.37\0.55 |
50 |
Z20 |
200 |
100 |
40 |
60 |
1::1 |
18\24 |
0.37\0.55 |
55 |
Z30 |
300 |
18\24 |
0.55\0.75 |
58 |
Z45 |
450 |
150 |
48 |
120 |
1::1(20::1) |
24\36 |
1.1\1.5 |
110 |
Z60 |
600 |
24\36 |
1.5\2.2 |
120 |
Z90 |
900 |
200 |
60 |
120 |
1::1(25::1) |
24\36 |
2.2\3 |
139 |
Z120 |
1200 |
24\36 |
3\4 |
142 |
Z180 |
1800 |
325 |
70 |
150 |
22.5::1 |
18\24 |
4\5.5 |
250 |
Z250 |
2500 |
18\24 |
5.5\7.5 |
255 |
Z350 |
3500 |
700 |
|
150 |
20::1 |
18\24 |
7.5\10 |
330 |
Z500 |
5000 |
80 |
18\24 |
10\15 |
350 |
DZW60-24电动执行器.该装置防尘、防雨、防轻腐蚀、其防护等级为IP67。2.转矩控制机构动作可靠、调节方便、转矩重复精度高。开向和关向可配装2至4只微动开关(特殊订货)。采用阀门电动装置三相异步电机,起动转矩大、转动惯性小、使用寿命长等特点,F级绝缘。工作制为短时10分钟(特殊订货30分钟)。配有机械式(常规型)或液晶(常规型无)阀位指示器,可直观知道阀门的开度大小。采用半自动手-电动切换机构,手动时需要切换手柄,电动时自动复位,结构简单、工作可靠、操作轻便。在断电情况下依然可以用手动功能来完成阀门的开启、关闭或调节。有行程限位和过力矩限位等双重保护,保障了驱动装置和阀门的使用安全。供电电源:常规为380V(±10%),50Hz(特殊订货三相660V、415V、单相220V、60Hz).10.防爆标志:ExdIIBT4(常规型不防爆)。
DZW60-24产品电动执行器请按型号表示方法写明型号,如有特殊要求,订货时必须说明,若不说明则按本公司规定提供。环境具有性气体必须说明,并必须符合本说明书中防爆标志的规定。DZW60-24电动执行器请写明连接尺寸标准,阀杆直径及伸出长度,若连接尺寸与本说明书不符,可与本公司协商解决手轮顺时针旋转为关阀,如与此相反必须说明。推力型的阀杆螺母螺纹一般由用户加工,本公司只加工一预制孔。若需本公司加工,请提供螺纹的尺寸。6 本公司还可按用户要求,提供DZW60-24其他转速的电动装置。
