上海湖泉DZW30-18电动执行器详细说明书

[ 2022-06-14 ]

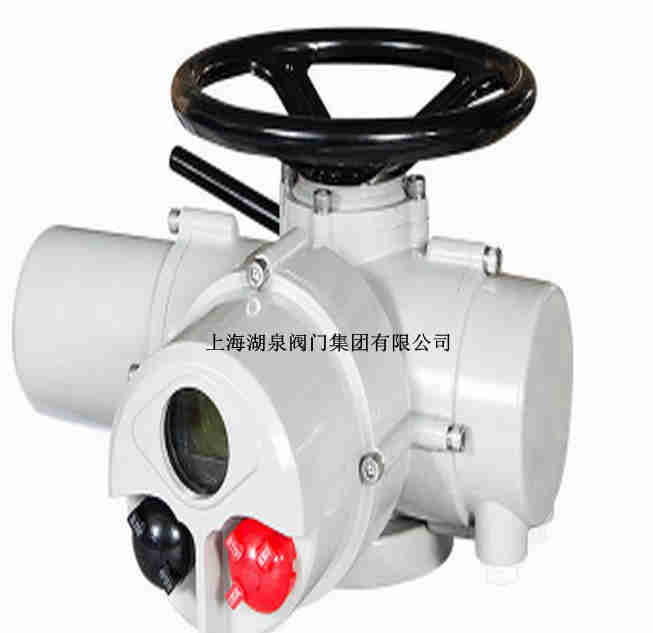

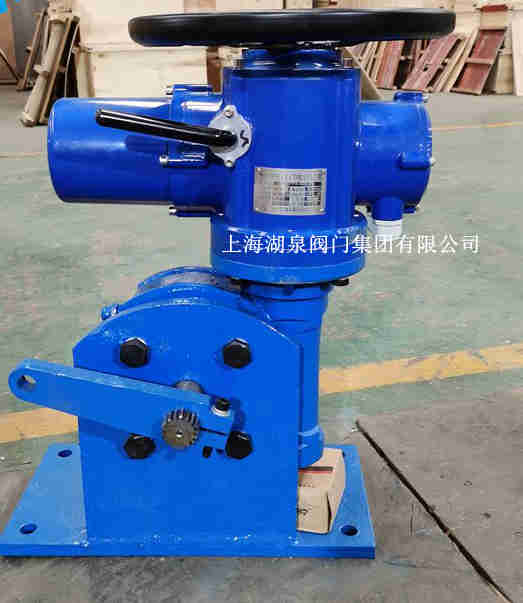

上海湖泉阀门电动执行器生产厂家，型号 DZW30-18 1概述多回转阀门电动装置,通称为DZW型。多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。按连接型式，还分为转矩型和推力型。它适用于启闭件做直线运动的阀门,如闸阀、截止阀、隔膜阀、闸门、水闸阀等。主要用于阀门的开启、关闭或调节，阀门执行器DZW多回装电动装置电动蝶阀阀门 DZW30-18 闸阀电动执行器 DZW30-18直行程电动执行机构，关于产品确定所需产品的类型、功能及具体的参数要求，关于售后确定售后的类型,远程视频指导或者现场指导。，关于发货如没有... 企业提供DZW30-18选配电动闸阀电动执行器电动装置多回转执行机构厂家直销,DZW30-18选配电动闸阀电动执行器电动装置多回转执行机构厂家直销价格,DZW30-18选配电动闸... 广泛应用于电力、冶金、石油、化工、造纸、污水处理等行业。湖泉阀门厂家多回转电动执行器适用于闸阀、截止阀、隔膜阀、柱塞阀、水闸门、节流阀等做多圈回转的阀门及类似设备场合。

上海湖泉DZW30-18电动执行器型号规格

型号规格	转矩 (N·m)	推力 (KN)	*大阀杆直径(mm)	手动速比	输出转速 (r/min)	电机功率 (KW)	电流 (A)	参考重量(Kg)
DZW5	50	20	28	1:1	12/36	0.12/0.18	0.57/0.83	28
DZW10	100	40	28	1:1	18/36	0.25/0.37	1.03/1.38	45
DZW15	150	40	28	1:1	18/36	0.37/0.55	1.38/2.2	46
DZW20	200	100	40	1:1	18/36	0.37/0.75	1.38/2.62	56
DZW30	300	100	40	1:1	18/36	0.55/1.1	2.2/4	58
DZW45	450	150	48	1:1/20:1 或20:1	24/36	1.1/1.5	4/4.12	110
DZW60	600	150	48	1:1/20:1 或20:1	24/36	1.5/2.2	4.12/5.25	112
DZW90	900	200	60	1:1/25:1 或25:1	24/36	2.2/3	5.25/7.9	140
DZW120	1200	200	60	1:1/25:1 或25:1	24/36	3/4	7.9/8.87	142
DZW180	1800	325	70	22.5:1	18/36	4/7.5	8.87/15.6	250
DZW250	2500	325	70	22.5:1	18/36	5.5/10	12.05/20.5	255
DZW350	3500	700	80	20:1	18/24	7.5/10	15.6/20.5	330
DZW500	5000	700	80	20:1	18/24	10/15	20.5/26.6	350

上海湖泉DZW30-18电动执行器主要连接尺寸（L1为户外型/隔爆型 L2为整体型/隔爆整体型。F1为户外型 F2为隔爆型 F3为整体型 F4为隔爆整体型/隔爆整体调节型）

型号	转矩型JB2920												推力型GB12222
型号	法兰号	D	D1	D2 (H9)	h1	f	h	d1	d2	d	n	α	法兰号	D	D1	D2 (F8)	f	d1 max	d	L	n	α
DZW5/10/15	2	145	120	90	2	4	8	30	45	M10	4	45°	F10	125	102	70	3	T28	M10	40	4	45°
DZW5/10/15	2I	115	95	75			6	26	39	M8			F10	125	102	70	3	T28	M10	40
DZW20/30	3	185	160	125			10	42	58	M12			F14	175	140	100	4	T36	M16	55
DZW20/30	3I	145	120	90			8	30	45	M10			F14	175	140	100	4	T36	M16	55
DZW45/60	4	225	195	150		5	12	50	72	φ18			F16	210	165	130	5	T44	M20	70
DZW90/120	5	275	235	180			14	62	82	φ22			F25	300	254	200		T60	M16	90	8	22.5°
DZW90/120	5I	230	195	150			12	50	72	φ18			F25	300	254	200		T60	M16	90
DZW180/250	7	330	285	220	3	6	16	72	98	φ26			F30	350	298	230		T70	M20	110
DZW350/500	8	380	340	280	3	6	20	83	118	φ22	8	22.5°	F35	415	356	260		T80	M30	150
