矿用隔爆型阀门电动装置控制说明书

[ 2022-06-27 ]

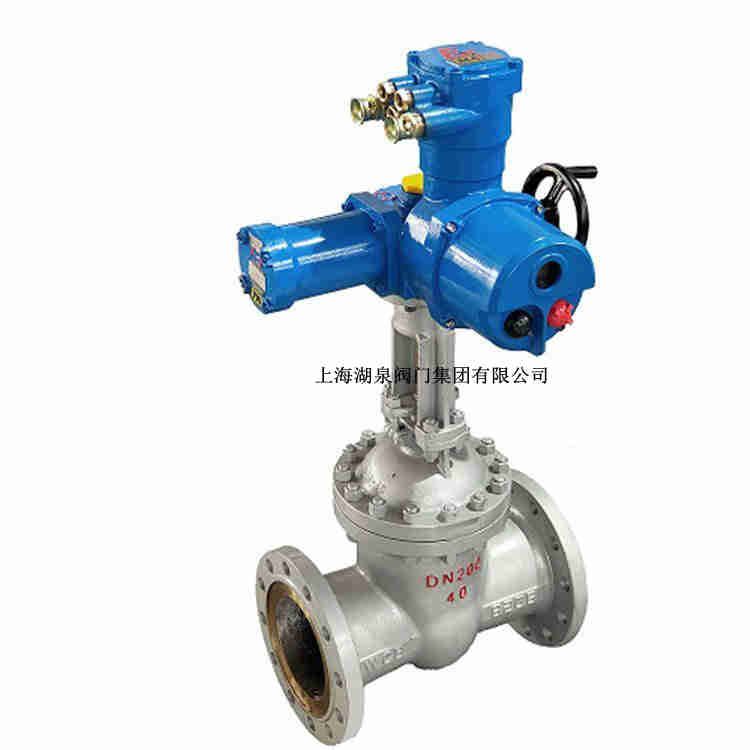

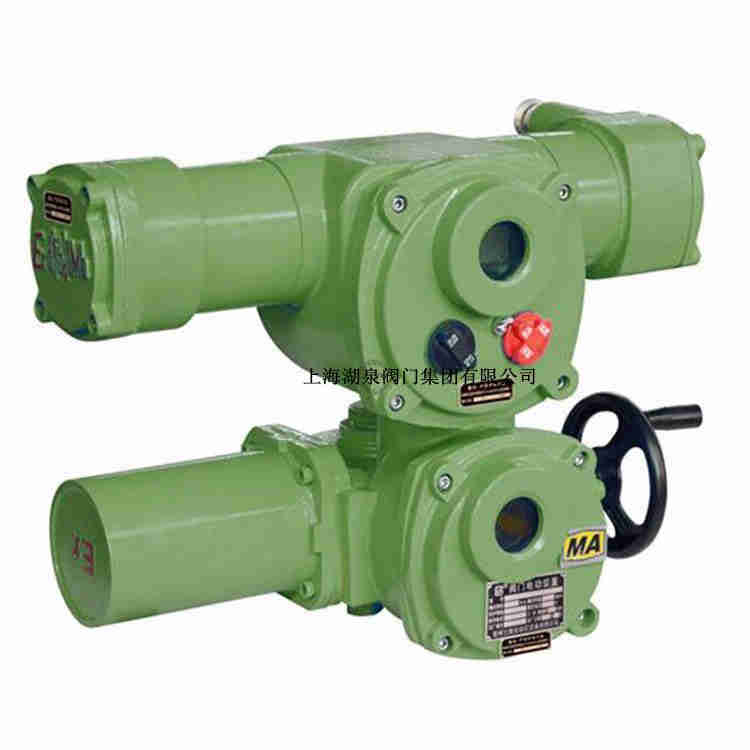

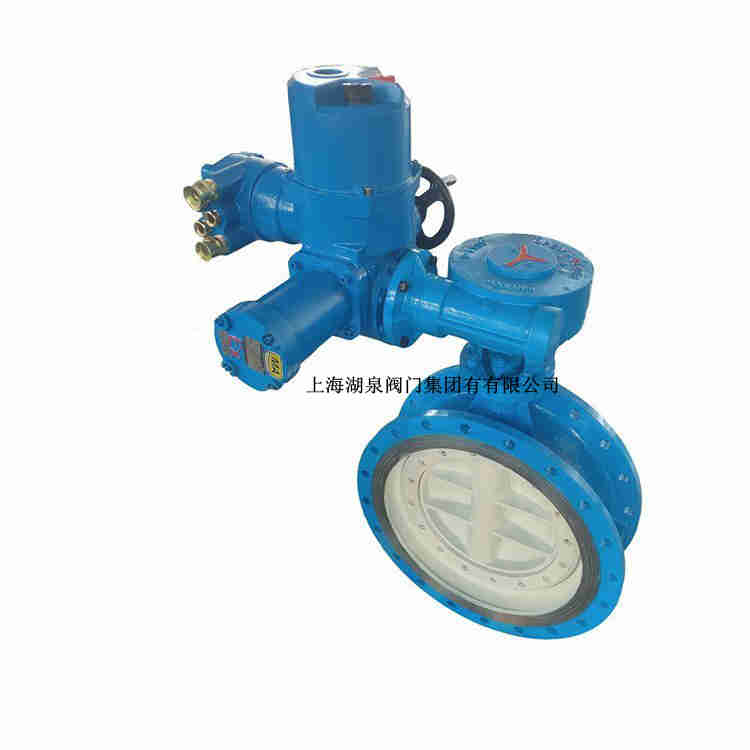

矿用隔爆型阀门电动装置该产品符合本公司的企业标准《矿用隔爆型阀门电动装置》的规定;符合 GB/3836.1-2010《爆炸性环境第 1 部分:设备通用要求》;GB/3836.2-2010 《.矿用隔爆型阀门电动装置说明书1、概述矿用隔爆型阀门电动装置,是我公司针对国家类防爆行业设计的阀门专用控制产品,主要用于启闭件做直线运动的阀... 型号为常规转矩型额定输出转矩:用阿拉伯数字表示,单位 kgf·m 产品形式:ZB 表示隔爆型阀门电动装置型号示例: ZB90-24/Z:表示矿用隔爆型阀门电动装置,输出转矩 900N·m... ZB系列矿用隔爆型电动装置说明书.docx,系列煤矿用隔爆型阀门电动装置使用说明书，，概述型号表示方法工作环境和主要技术... ZB 型阀门电动装置 (以下简称电动装置) 必须和相对应的专用 KXBC 矿用隔爆型阀门电动装置控制箱相互配套后才能使用;KXBC 控制箱还可与 DCS 系统衔接,以实现功能。

1) 额定电压:三相AC 380V或AC 660V;
2) 额定频率: 50Hz; .
3) 控制电压:小于AC 220V或DC 60V;
4) 环境温度: -20C~ +70C;
5) 平均相对湿度:不大于90% ( +25C);
6) 大气压力: 80kPa ~ 106kPa;
7) 无强烈震动和冲击，无破坏金属和绝缘材料的腐蚀性气体的地方;
8) 技术条件
9) 防护等级: IP65; .
10) 工作制:短时10分钟。

按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型

型号	公称转矩 ()	控制转矩 ()	*小控制转矩 ()	输出轴转圈数 (圈)	允许通过阀杆直径 (mm)	手动速比	输出转速 (r/min)	电机功率 (kw)
DZB5	50	75	≤25	150	28	1∶1	18	0.12
DZB10A	100	150	≤50	160			24、36	0.25 0.37
DZB15A	150	225	≤75
DZB20A	200	300	≤100		40			0.55 0.75
DZB20A(Ⅰ)					28
DZB30A	300	450	≤150		40		24	0.75
DZB30A(Ⅰ)					28
DZB45A	450	675	≤225	110	48		24	1.1
							36	1.5
DZB60A	600	900	≤300				24	1.5
							36	2.2
DZB90	900	1350	≤450		60		24	2.2
DZB90(Ⅰ)					48		36	3.0
DZB120	1200	1800	≤600		60		24	3.0
DZB120(Ⅰ)					48
DZB180	1800	2160	≤900	140	70	25∶1	24	4.0
							36	5.5
DZB250	2500	3000	≤1250				24	5.5
DZB350	3500	4200	≤1750		75	13∶1	18	7.5
DZB500	5000	6000	≤2500					10
DZB800	8000	9600	≤4000	120	80	90∶1	12	13
DZB1000	10000	12000	≤5000		100			15
