电动闸阀执行器如何接线呢?

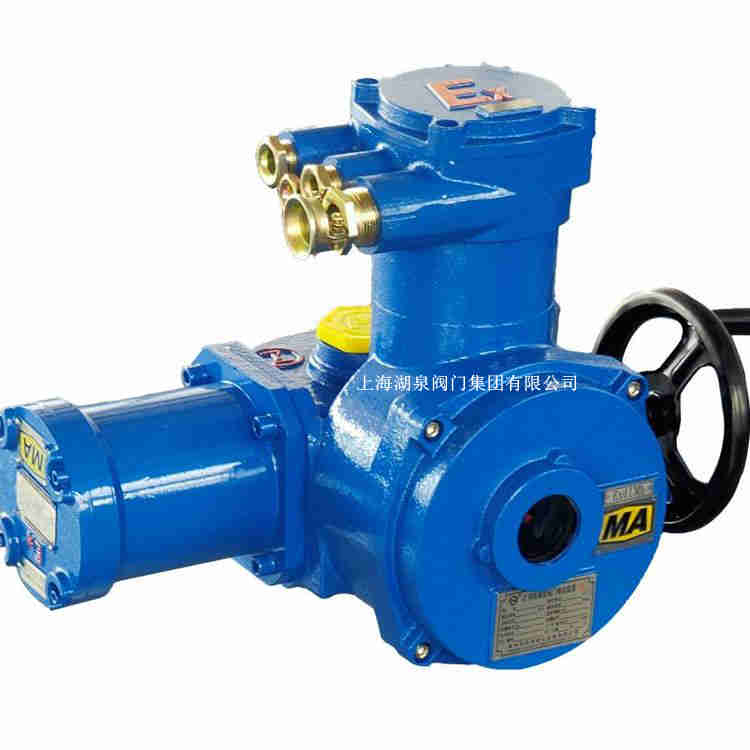

是一家集生产、科研、开发、销售、服务于一体的电动阀门装置,电动装置,电动头,阀门执行器,电动执行器,DZW,2SA3,Z,DQW,Q,DKX,隔爆型,智能一体化,机电一体化,电动闸阀,电动截止阀,电... 电动执行器(又称电动执行机构、电动执行器、电动头),质量保证,产品实行三包,售后服务优良,产品终身保修洽谈。阀门电动执行器,阀门电动执行机构,常州阀门电动装置,普通型,智能型开关,型调节装置,执行器生产厂家,产品广泛应用于石油,水处理,专业生产阀门驱动装置,值得信赖,阀门电动执行器,库存量大,厂家直销,价格合理,服务优质找阀门电动执行器,质保12个月!
电动闸阀执行器如何接线接线就明: 1、2、3为220V电源输入端,其中1为白线是公共端,一般接零线,2为开控制输入,3为关控制输入,蓝线:电动阀关电源、红线:电动阀开电源(2,3通过一个开关再接入220V火线,不可同时得电,最好用转换开关,每次只能一个得电。)4、5、6为阀门位置反馈开关,()绿线:信号反馈共用端)其中5接反馈公共端,一般为(反馈电源任意一根即可),4在阀门开到位时接通5,给出一个阀门开到位的信号;6在阀门关到位的时候接通5,给出一个阀门关到位的信号。另外此反馈电动执行器不在电源输出,要在反馈回路接上一个电源,220V/DC24V。黑线:阀门开时输出信号电源(220V),黄线:阀门关时输出信号电源(220V)。
先要弄清楚各种标识代表的意思,再弄懂连线方法,再学会看不同样式的图就可以了。
电动阀门执行器按电源电压一般可分交流(AC110V、AC220V、AC380V),直流(DC24V、DC12V),按控制方式分为有源开关式、无源开关式、电位计型、调节型等。
通过下面不同的接线图:
1、有源开关式,普通开关型带有源灯指示接线图
2、无源开关式,开关型无源触点型带反馈接线图
3、开度式电位计型,开关型带开度式接线图
4、智能调节式,输入输出4-20mA,智能调节型接线图
5、交流AC380V,带无源触点反馈,380V电源接线图
电动阀门接线方式是根据不同的使用要求以及现场工况不同所分类的,不同功能的电动执行器所采用的接线方式也都是不尽相同。用户应当对接线方面的相关知识有所了解, 【电动阀门的接线图及分类】电动阀门接线方法是根据不同的运用要求以及现场工况不同所分类的,不同功能的电动执行器所选用的接线方法也都是不尽相同。

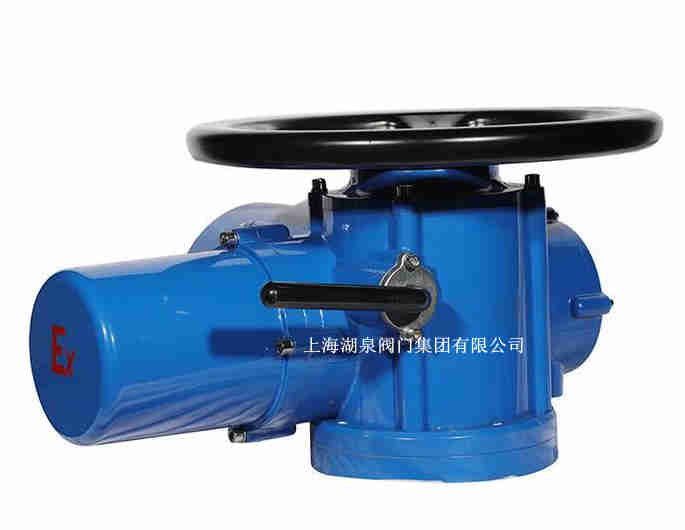

电动闸阀执行器如何接线主要特点, 执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。
1、执行器的关键部件─控制器,采用混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
2、驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%。
3、 具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
4、 用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态)。
5、用状态选择开关可以设定(正、反动作)。
6、 用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V)。
7、调整工作零点(始点)和行程(终点)简单易行。
8、 当突然断电时,能确保阀芯自锁。
9 、采用同步皮带传动,有效降低了噪音。
10、延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。
