阀门电动装置说明书下载——
系列阀门电动装置分户外型(ZW型)和隔爆型(ZB型)两种.适用阀箫做 直线运动的阀门,如闸阀、截止阀、节流向.隔膜阀等,其派生产品适用球阀、蝶 阀和风门等.用于阀门的开启和关闭,是对...ZW、ZB型多回转阀门电动装置说明书下载,供参考。

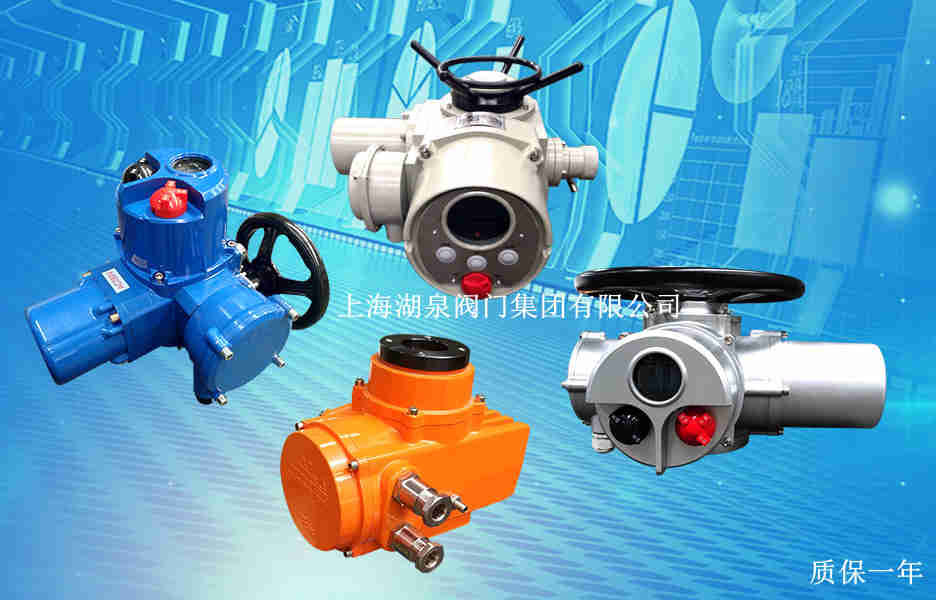

1、多回转电动
执行器(转角》360度)适用于闸阀、截止阀等。电动执行器输出轴的转动大于一周,即大于360度,一般需多圈才能实现阀门的启闭过程控制。
2、部分回转驱动装置--驱动装置向阀门传递转矩时,输出轴的旋转圈数小于1圈。不要求一定能承受推力。 常用于球阀、蝶阀等。
根据阀门所需的扭力确定电动执行器的输出扭力阀门启闭所需的扭力决定着电动执行器选择多大的输出扭力,一般由使用者提出或阀门厂家自行选配,做为执行器厂家只对执行器的输出扭力负责,阀门正常启闭所需的扭力由阀门口径大小、工作压力等因素决定,但因阀门厂家加工精度、装配工艺有所区别,所以不同厂家生产的同规格阀门所需扭力也有所区别,即使是同个阀门厂家生产的同规格阀门扭力也有所差别,当选型时执行器的扭力选择太小就会造成无法正常启闭阀门,因此电动执行器必需选择一个合理的扭力范围。
A:带现场按钮;F:带4-20mA信号输出;S:带手动减速箱
输出轴最大转圈数:阿拉伯数字表示,无数字见表1输出转速:阿拉伯数字表示,单位r/min(转/分)
连接型式:T表示推力型,I表示电站型,无代号为常规转矩型
额定输出转矩:阿拉伯数字表示,单位kgf·m
Z:整体型;TZ:整体调节型
防护类型:W表示户外型;B表示隔爆型
产品型式:多回转电动装置
型号示例: 1.DZW30I-18/50:多回转电动装置,输出转矩300N·m(30kgf·m),电站型接口,输出转速18r/min,最大转圈数50,
2.DZBTZ45T-24B/S:多回转电动装置,输出转矩450N·m(45kgf·m),推力型接口,输出转速24 r/min,最大转圈数120,整体调节隔爆型,带手动减速箱。 3.DZZ120-24/240:多回转电动装置,输出转矩1200N·m (120kgf·m),转矩型接口,输出转速24 r/min,最大转圈数240圈,整体型。
主要由电动执行器、阀门两大主要部分组成。

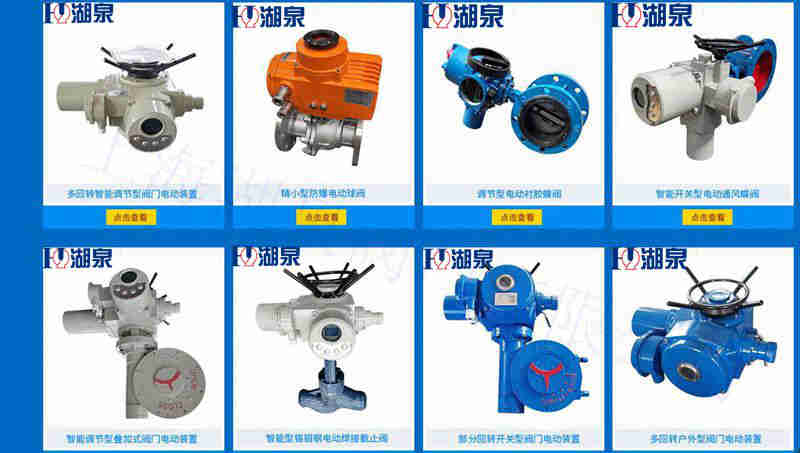

电动执行器分类
按运转动方式分为:直行程、角行程两种;按结构原理分为:多回转型、AC可逆电机。
阀门电动装置的阀体分类
按运动方式分为:直行程、角行程两种;按阀体结构上分为:电动球阀、电动蝶阀、电动闸阀、电动截止阀等,但从适用性、稳定性、可靠性等综合性价比来看,电动球阀、电动蝶阀在实际应用中更多。
电动执行器的控制形式 |
开关型
(开环控制) |
开关型电动执行器普通完成对阀门的开或关控制,阀门要么处于全开位置,要么处于全关位置,此类阀门不需对介质流量停止准确控制。特别值得一提的是开关型电动执行器因构造方式的不同还可分为分体构造和一体化构造。选型时必需对此做出阐明,不然经常会发作在现场装置时与控制系统抵触等不匹配现像 |
一、分体构造(通常称为普通型):控制单元与电动执行器别离,电动执行器不能单独完成对阀门的控制,必需外加控制单元才干完成控制,普通外部采用控制器或控制柜方式停止配套。此构造的缺陷是不便于系统整体装置,增加接线及装置费用,且容易呈现毛病,当毛病发作时不便于诊断和维修,性价比不理想 |
二、一体化构造(通常称为整体型):控制单元与电动执行器封装成一体,无需外配控制单元即可理想就地操作,远程只需输出相关控制信息就可对其停止操作。此构造的优点是便当系统整体装置,减少接线及装置费用,容易诊断并扫除毛病。但传统的一体化构造产品也有很多不完善的中央,所以产生了智能电动执行器 |
调理型
(闭环控制) |
调理型电动执行器不只具有开关型一体化构造的功用,还能对阀门停止准确控制,调理介质流量 |
一、控制信号类型(电流、电压)。调理型电动执行器控制信号普通有电流信号(4~20mA、0~10mA)或电压信号(0~5V、1~5V),选型时需明白其控制信号类型及参数 |
二、工作方式(电开型、电关型)。调理型电动执行器工作方式普通为电开型(以4~20mA 的控制为例,电开型是指 4mA 信号对应的是阀关,20mA 对应的是阀开),另一种为电关型(以 4~20mA 的控制为例,电开型是指 4mA 信号对应的是阀开,20mA 对应的是阀关) |
三、失信号维护。失信号维护是指因线路等毛病形成控制信号丧失时,电动执行器将控制阀门启闭到设定的维护值,常见的维护值为全开、全关、坚持原位三种状况 |
阀门一般由执行机构和阀体二部分组成。
如果按其所配执行机构使用的动力,阀门可以分为手动、气动、电动、液动四种,即以人力为动力源的手动阀,以压缩空气为动力源的气动阀,以电为动力源的电动阀,以液体介质(如油等)压力为动力的液动阀;另外,按其功能和特性分,还有开关阀、调节阀,电磁阀、电子式、智能式、现场总线型等。
如果按阀体的型式分,常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等10多种;按阀体的材质分,常用的有铸铁、铸钢、锻钢、不锈钢、铜、塑料、陶瓷等。
