电动阀门怎么接线
[ 2020-04-27 ]
甲乙电动阀门的它们关系是‘与’与‘非’的关系。也就是两个不能够同时开启，必须一个关闭，一个开启。在电工电路里面，也就是它们之间，必须互锁，也就是互锁电路了。不知道题主是用什么方式操作它们之间变换的，是手动还是自动。
不管是手动也好还是自动也好，都需要两个中间继电器来控制电动阀门的动作电磁线圈的。那么我就来说一下手动情况下它们是怎样互锁接线的。

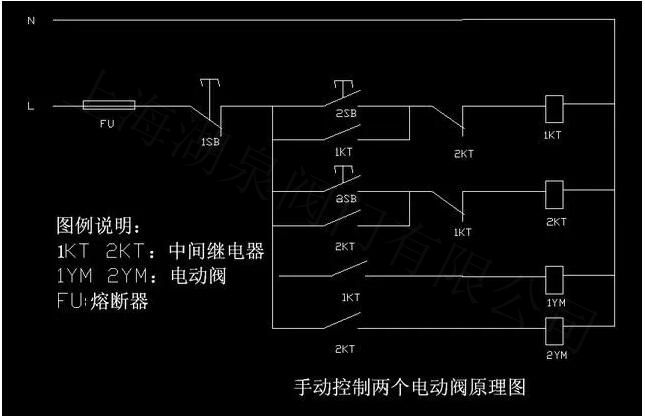

电动阀门手动原理图
从图上我们可以知道，中间继电器1KT和2KT它们之间是互锁关系，由于有了互锁电路，电动阀甲乙只能够开启一个，两个是不能够开启的，也就是电动阀门甲开，电动阀门乙必须关。
如果是和其他设备有联锁的自动控制线路，把手动线路中的按钮和自锁线路去掉，把互锁触头的常闭触头接入相应的联锁线路中就可以达到电动阀门甲开，电动阀门乙必须关的目的。
1YM 2YM只是代表电动阀门的电动部分，它里面也有很多的线路的，就是开启和闭合的止、回的行程开关（或者微动开关线路等）。
