上海湖泉阀门有限公司220防爆电动阀门接线图详细介绍

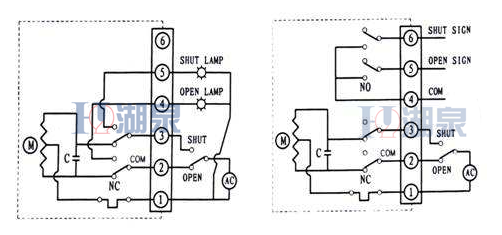

零线接①  火线经控制开关后：开接②、关接③  状态反馈公共点④  状态反馈开状态⑤  状态反馈闭状态⑥
电动阀：用于液体、气体和风系统管道介质流量的模拟量调节，是AO控制。在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。
电动阀门动作力距比普通阀门大，电动阀门开关动作速度可以调整，结构简单，易维护，可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。动作过程中因气体本身的缓冲特性，不易因卡住而损坏，但必须有气源，且其控制系统也比电动阀门复杂。  本类阀门在管道中一般应当水平安装。
接线就明：
白线：电源共用端
红线：电动阀开电源
蓝线：电动阀关电源
绿线：信号反馈共用端
黄线：阀门关时输出信号电源（220V）
黑线：阀门开时输出信号电源（220V）（黄与黑线根据需要选择，简单反馈只需接其中上根就好了）

防爆电动阀门装置是阀门程控、自动控制和遥控不可缺少的机器。整个过程可以通过行程安排、扭矩或轴向推力来控制。由于防爆电动阀门装置的工作特性和利用率取决于阀门的类型、装置的工作系统以及阀门在管道或机械设备上的位置，因此正确选择防爆电动阀门装置以避免过载(工作中的传递扭矩高于操作扭矩)尤为重要。通常，防爆电动阀门装置的正确选择基于以下几点:

实际操作扭矩实际操作扭矩是选择防爆电动阀门门装置最基本的参数，电动装置的输出扭矩应为实际阀门操作较大扭矩的1.2~1.5倍。
 推力电动球阀装置实际运行的服务器结构有两种:一种是不装推力盘，立即输出扭矩；另一个装有推力盘，输出扭矩根据推力盘中的座螺母转换成输出推力。
电动防爆球阀使用须知
a、防爆电动阀门在运行以后一定不能大力的操控它，要缓慢且小心的去对防爆电动阀门进行操作。否则会导致防爆电动阀门在运行过程中由于受到外力的影响出现磨损导致它的使用时间变短。
b、在启动防爆电动阀门之前要确保设备的周围不存在异物及防爆电动阀门上面没有堆积灰尘，很多人就是因为疏忽了这两点使得防爆电动阀门不能够正常的工作

电动阀门装置工作环境和主要技术参数
电源：常规，三相380V（50Hz）
特殊：三相660V、415V（50Hz 、60Hz）；
           单相220V、110V（50Hz 、60Hz）
工作环境：
环境温度：-20~+60℃ （特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
