电动控制阀门型号、原理、接线图

[ 2021-07-15 ]

谈谈电动控制阀门型号、原理、接线图
电动控制阀门型号

ZAZP型电动直通单座调节阀　ZAZN电动直通双座调节阀

ZAZM/P电动套筒调节阀
ZAZQX型电动三通合流（分流）调节阀
ZAZS型电动角型调节阀
ZAZS型电动角型调节阀
HTNT961Y减温水调节阀
ZAZT、ZAZTC型电动隔膜调节阀
ZAZPF46-10W型电动衬氟波纹管调节阀
ZDLP型电子式电动单座调节阀
ZDLN型电子式电动双座调节阀
ZDLM(P)型电子式电动精小型套筒调节阀
ZDZDLPM型智能型电动调节阀
ZDLQ、ZDLX型电子式电动三通调节阀
ZDLW电子式电动调节阀。

电动控制阀门原理

电动控制阀门是由两在部份组成，一部份是电动执行器，一部份是阀门，阀门的开关动力来源于电动执行器，并且电动执行器上有两组行程开关，电动阀初次运行时，需要设定开关阀的行程，行程设定好后，可以达到开到位时电动执行机构自动停止，关到位后电动执行器也可以自动停止，达到自动化控制。电动控制阀节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
工作电源：DC24V,AC220V,AC380V等电压等级。
输入控制信号：DC4-20MA或者DC1-5V。
反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）。
通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。

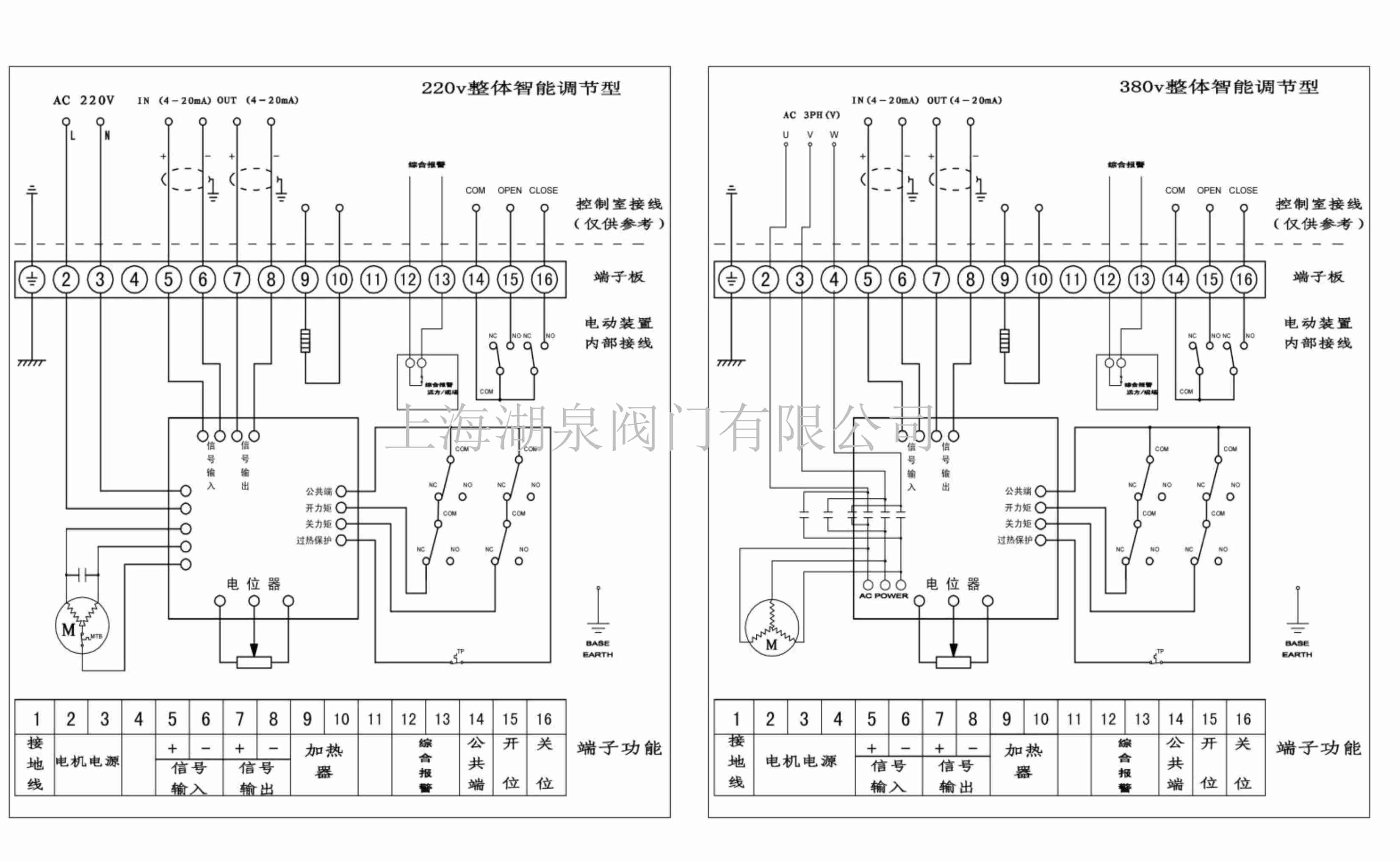

电动控制阀门接线图
