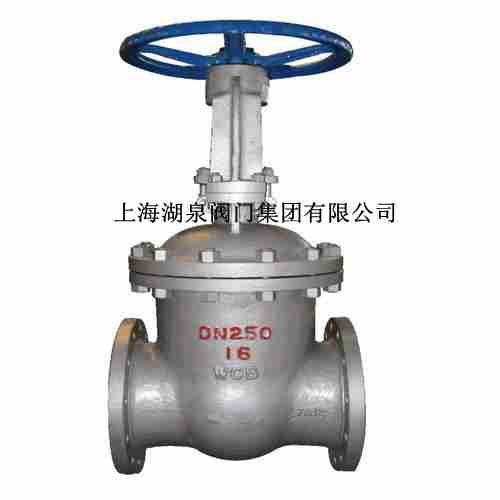

阀门z41h-16c的含义大家知道吗？上海湖泉阀门厂家让大家了解一下来Z41H-16C的闸阀型号含义,Z41H-16C闸阀是属于单闸板闸阀,闸板上升开启,闸板下降关闭,可作为管路开关工作的一种通用阀门。 Z代表-闸阀 4代表-法兰 1代表-直通结构 H代表...问:闸阀z41h-16c型号是什么意思?主要用在哪里? 般德阀门:Z41H-16C型号表示的是公称压力16公斤的铸钢法兰闸阀。根据“阀门型号编制方法”中的规定,我们将Z41H-16C这个型号拆分来解释...Z41H-16C闸阀 Z41H-16C、Z41H-16Q、Z41H-16 型楔式闸阀 公称直 径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 尺 L 130 150 160 180 200 250 265 ...Z41H-16C闸阀 Z41H-16C、Z41H-16Q、Z41H-16 型楔式闸阀 公称直 径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 尺 L 130 150 160 180 200 250 265 ... Z41H-16C与Z41H-16有什么不同?Z41H-16C阀门材质为碳钢，Z41H-16阀门材质为铸铁。z41h-16c闸阀是什么意思谁清楚?3 回答 2016-09-21 共有3条回答 X静瑜 有用 4 根据《JB/T308-2004阀门型号编制方法》的规定:Z==闸阀4==法兰连接1==刚性单闸板H==密封面材质:Cr13系不...Z41H-16C DN100 是什么意思?Z41H-16C DN100:法兰连接的闸阀，压力16公斤，铸钢材质，口径100 闸阀z41h-16c dn25什么意思 z41h-16c dn25的意思就是：口径为DN25mm，压力为16公斤的铸钢法兰闸阀。其中：Z=闸阀；4=法兰连接；1=楔式闸板明杆结构；H=密封面材质不锈钢；16=公称压力16公斤；...41H-16C_DN300的闸阀型号含义,Z41H-16C_DN300闸阀是属于单闸板闸阀,闸板上升开启,闸板下降关闭,可作为管路开关工作的一种通用阀门。 Z代表-闸阀 4代表-法兰 1代表-直... Z41H闸阀的主要技术参数 Z41产品型号 工称压力/PN 工作压力 / MPa 适用温度 / ℃ 适用介质Z41H-16C、25 16、25 1.6、2.5 ≤ 425 水、蒸汽、油品 Z41Y-16C、25 Z...闸阀Z41H-16C、Z41Y-16C产品说明 Z41H、Z41Y、Z41W型PN16~PN200钢制楔式闸阀:手动、法兰连接形式、明杆楔式刚性单闸板,阀座密封面材料为不锈钢,公称压力PN16~PN200,阀体材料为碳素钢... 阀门z41h-16c的含义型号尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量Weight
凸面法兰 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 16C 16P 16R 16I	15	130	95	65	45	14	4-14	170	120	5
	20	150	105	75	55	14	4-14	190	140	6.5
	25	160	115	85	65	14	4-14	205	160	9
	32	180	135	100	78	16	4-18	270	180	12
	40	200	145	110	85	16	4-18	310	200	36.5
	50	250	160	125	100	16	4-18	358	240	29
	65	260	180	145	120	18	4-18	373	240	33
	80	280	195	160	135	20	8-18	435	280	45
	100	300	215	180	155	20	8-18	500	300	63
	125	325	245	210	185	22	8-18	614	320	108
	150	350	280	240	210	24	8-23	674	360	134
	200	400	335	295	265	26	12-23	818	400	192
	250	450	405	355	320	30	12-25	969	450	273
	300	500	460	410	375	30	12-25	1145	560	379
	350	550	520	470	435	34	16-25	1280	640	590
	400	600	580	525	485	36	16-30	1452	640	850
	450	650	640	585	545	40	20-30	1541	720	907
	500	700	705	650	608	44	20-34	1676	720	985
	600	800	840	770	718	48	20-41	1874	800	1112
	700	900	910	840	788	50	24-41	2083	800	-
	800	1000	1020	950	898	52	24-41	2400	950	-
	900	1100	1120	1050	998	54	28-41	2950	1000	-
	1000	1200	1255	1170	1110	56	28-48	3245	1000


阀门z41h-16c的含义主要零部件材料

体、盖、板 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片 Sealing　Shim	填料 Packing	工作温度 Working Temperature	适用介质 Suitable Medium
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品 Water Steam Ｏil Goods
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	硝酸类 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
					≤200	醋酸类 Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti
