阀门的种类及型号表示方法

[ 2022-02-11 ]
阀门的种类及型号表示方法, 给你详细介绍,阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节... 阀门的种类 阀门型号表示方法 阀门是管路流体输送系统中控制部件,它是用来改变通路断面和介质流动方向,具有导流、截止、节流、止回、分流或溢流卸压等功能。用于流体控制的阀门,从最... 新版阀门的种类、阀门型号表示方法: 阀门是管路流体输送系统中控制部件,它是用来改变通路断面和介质流动方向,具有导流、截止、节流、止回、分流或溢流卸压等功能。用于流体控制的阀...如今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂,阀门型号的标准化对阀门的设计、选用提供了方便。阀门型号编制方法规定了阀门的型号说明、阀门类型、驱动方式、连接...

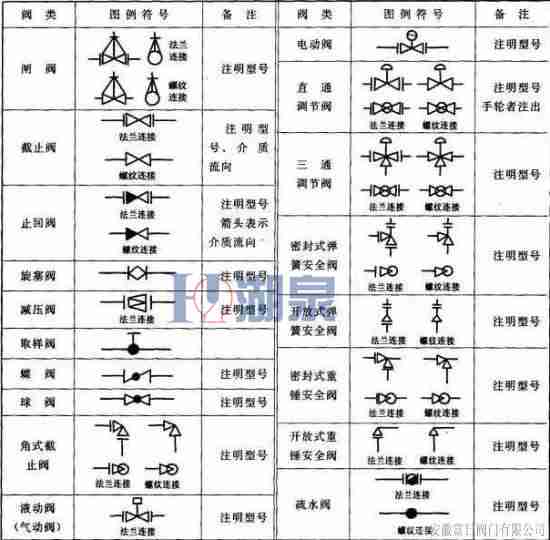

 阀门的种类及型号表示方法
阀门类型代号的Z、J、L、Q、D、G、X、H、A、Y、S分别表示:闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀阀门的连接式代号1、2、4、6、7分别表示:阀门的型号由七个单元组成,例如:Z961Y-100I DN150。第一单元 ,表示阀门的类型,如Z表示闸阀,A表示安全阀,D表示...阀门的种类很多。国家有标准的阀门型号表示方法。JBT 308-2004 阀门型号编制方法。可以参考此标准。 阀门的种类有很多,其中比较常见的有:闸阀、截止阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、疏水阀等。而阀门的型号主要是由七个数字或字母构成,分别表示阀门类型、驱动方式、连接方式...
 阀门
阀门的种类有很多,其中比较常见的有:闸阀、截止阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、疏水阀等。而阀门的型号主要是由七个数字或字母构成,分别表示阀门类型、驱动方式、阀门的种类及型号表示方法 阀门是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。是用来开闭管路、控制流向、调节和控制输送介质的参数(...连接方式...一、阀门型号表示方式: 本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。 1.阀门的型号编制方法如下: 2.类型代号用汉语...阀门的种类按照驱动方式可分为:电动阀门、气动阀门、液动网门、手动阀门等。按照阀体材质可分为:铸铁阀门、锻钢阀门、铸钢、阀门、不锈钢阀门、铜阀门、钛阀门、塑料阀门等。2、...

内容提示: 1 阀门型号表示方法, 标准阀门型号 阀门型号通常应表示阀门类型、 驱动方式、 连接形式、 结构特点、 公称压力、 密封面材料、 阀体材料等要素。 阀...阀门是流体输送系统中的控制部件,具有导流、截流、调节、节流、防止倒流、分流或溢流卸载等功能。 用于流体控制的阀门,从最简单的截断装置到极为复杂的自控系统,其品种和规格繁多。...阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门...阀门型号编制方法、阀门编号说明,阀门型号编制方法说明了阀门类型,驱动方式,连接形式,结构特点,公称压力,密封面材料,阀体材料。一单元:阀门类型代号,二单元:传动方式,三单元:连接型式...阀门型号通常表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。 阀门型号的标准化对阀门的设计、选用、经销等提供了方便。 当今阀门的类型和材...阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。标准规定阀门的规格型号由7个单元组成,各单元意义如下: 如:D343X-16C-200 表示阀门是蝶阀、传动型式是蜗轮传动、连接形式法兰连接、内部结构斜板式、密封面为橡胶、公称压力1.6MPa、阀体材料为碳...阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。... 闸阀型号表示方法 闸阀型号通常应表示出闸阀类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素,闸阀型号的标准化对阀门的设计、选用、...

阀门的种类及型号表示方法
结构代号
类型代号
0 1 2 3 4 5 6 7 8 9
闸阀 Z 明杆楔式
弹性闸板
明杆楔式
刚性单闸板
明杆楔式
刚性双闸板
明杆平行式
刚性单闸板
明杆平行式
双闸板
暗杆楔式刚性单闸板 暗杆楔式刚性双闸板   暗杆平行式
双闸板

截止阀
节流阀
J   直通式 直通式
Z形
  角式 直流式 平衡直通式 平衡角式   三通式
柱塞阀 U   直通式
旋塞阀 X       填料直通式 填料T形三通式 填料四通式   油封直通式 油封T形三通式
球阀 Q   浮动直通式   浮动Y形三通式 浮动L形三通式 浮动T形三通式 固定四通式 固定直通式
蝶阀 D 杠杆式 垂直板式   斜板式
隔膜阀 G   屋脊式   截止式       闸板式
止回阀
底阀
H   升降直通式 升降立式 升降Z形直通式 旋启单瓣式 旋启多瓣式 旋启双瓣式 升降直旋式 升降节流再循环式
安全阀 A 弹簧封闭带散热片全启式 弹簧封闭微启式 弹簧封闭全启式、单杠杆全启式 弹簧不封闭带扳手双弹簧微启式、单杠杆微启式 弹簧不封闭带扳手全启式、双杠杆全启式 弹簧不封闭带扳手微启式、单杠杆角形微启式 弹簧不封闭带控制机构全启式 弹簧不封闭带扳手微启式 弹簧不封闭带扳手全启式 脉冲式
(先导式)
疏水阀 S   浮球式   波纹管式 膜盒式 针形浮子式   双金属片式节流孔板式 脉冲式 热动力式圆盘式
减压阀 Y   薄膜式 弹簧薄膜式 活塞式 波纹管式 杠杆式
给水分配阀 F   柱塞式 回转式 旁通式
调节阀 T 回转套筒式 升降多级柱塞式Z形 升降单级针形式   升降单级柱塞式 升降单级套筒式Z形 升降单级闸板式 升降单级套筒式 升降多级套筒式 升降多级柱塞式
水位计
平衡容器
B 低读、轻液、玻璃管式 就地云母片式 就地玻璃板式 就地玻璃管式     低读、轻液、玻璃板式 平衡
容器
  就地光学折射式双色

阀门的种类及型号表示方法
动方式 连接形式 代号 传动方式 连接形式 代号
电磁动   0 伞齿轮   5
电磁-液动 内螺纹 1 气动 焊接 6
电-液动 外螺纹 2 液动 对夹 7
蜗轮   3 气-液动 卡箍 8
正齿轮 法兰 4 电动 卡套 9
