产品名称：口径300电动通风蝶阀[ 2021-07-12 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸

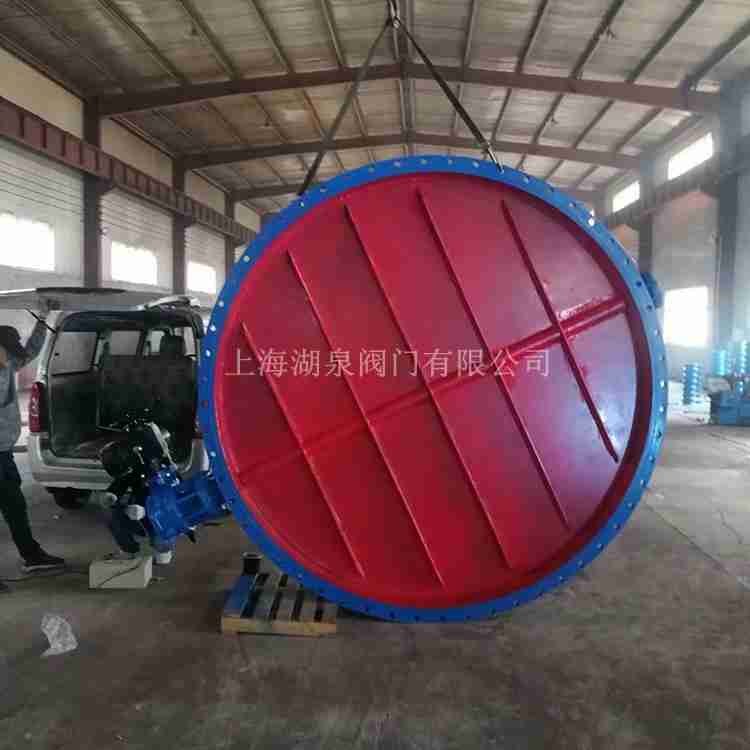

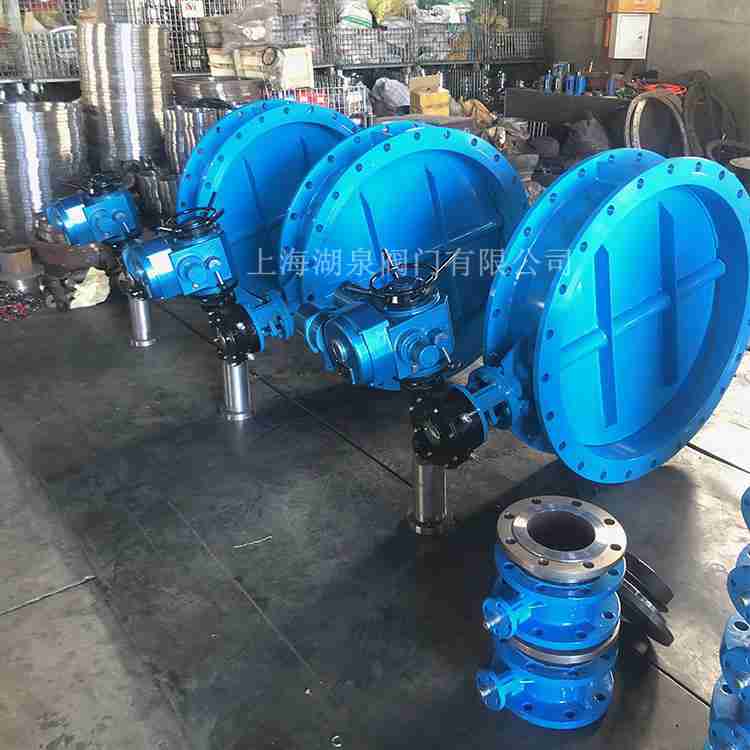

- 结构图片
一、口径300电动通风蝶阀产品介绍
上海湖泉阀门有限公司口径300电动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金等管道作通风调节介质流量之用。该通风蝶阀广泛应用于电站、玻璃化工、建材、等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。
二、口径300电动通风蝶阀产品结构特点
1、该通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
公称通径DN 结构长度
(标准值)外型尺寸(参考值) 连接尺寸(标准值) 参考
重量0.05MPa和0.25MPa 0.6MPa 毫米 英寸 L H H0 A D D1 D2 n-d D D1 D2 50 2 108 70 286 125 193 140 110 88 4-14 140 110 88 4-14 65 21/2 112 80 306 125 193 160 130 108 4-14 160 130 108 4-14 80 3 114 95 334 125 193 190 150 124 4-18 190 150 124 4-18 100 4 127 105 354 125 193 210 170 144 4-18 210 170 144 4-18 125 5 140 120 384 125 193 240 200 174 8-18 240 200 174 8-18 150 6 140 132 409 125 193 265 225 199 8-18 265 225 199 8-18 200 8 152 160 593 165 183 320 280 254 8-18 320 280 254 8-18 250 10 165 187 650 165 283 375 335 309 12-18 375 335 309 12-18 300 12 178 220 715 165 283 440 395 363 12-22 440 395 363 12-22 350 14 190 245 814 175 334 490 445 413 12-22 490 445 413 12-22 400 16 216 270 863 175 334 540 495 463 16-22 540 495 463 16-22 450 18 222 297 918 175 334 595 550 518 16-22 595 550 518 16-22 500 20 229 322 1016 210 425 645 600 568 20-22 645 600 568 20-22 600 24 267 377 1128 210 425 755 705 667 20-26 755 705 667 20-26 700 28 292 430 1233 210 425 860 810 772 24-26 860 810 772 24-26 800 32 318 487 1344 210 425 975 920 878 24-30 975 920 878 24-30 900 36 330 537 1560 320 620 1075 1020 978 24-30 1075 1020 978 24-30 1000 40 410 587 1660 320 620 1175 1120 1078 28-30 1175 1120 1078 28-30 1200 48 470 687 1890 320 620 1375 1320 1280 32-30 1405 1340 1295 32-33 1400 56 530 760 2670 575 714 1575 1520 1480 36-30 1630 1560 1510 36-36 1600 64 600 895 2810 575 714 1790 1730 1690 40-30 1830 1760 1710 40-36 1800 72 670 995 3020 575 714 1990 1930 1890 44-30 2045 1970 1918 44-39 2000 80 760 1095 3220 565 810 2190 2130 2090 48-30 2265 2180 2125 48-42
