产品名称：电动通风蝶阀[ 2021-05-17 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动通风蝶阀 产品概述

电动通风蝶阀又叫电动烟气蝶阀。za本公司经营的D941W电动通风蝶阀、电动烟气蝶阀由角行程电动执行器和通风蝶阀组、烟气蝶阀成，它与电动单元组合仪表配合使用。电动通风蝶阀、电动烟气蝶阀亦可配置调节型电动执行器，执行机构内有伺服系弘，无须另配伺服放大器。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。电动通风蝶阀、电动烟气蝶阀具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气等。

二、电动通风蝶阀性能特点：

1.结构简单、口径大、重量轻、操作方便。
2.驱动力矩小，启闭灵活，操作方便。
3.可多工位安装，不会受到介质的影响。
4.阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。
5.蝶板与阀体的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。

三、电动通风蝶阀 主要技术参数

阀体形式	钢板焊接阀
公称通径	DN50～1000mm
公称压力	PN0.25、0.6、1.0 MPa
法兰标准	JB、ANSI、GB、HG、JIS等
连接形式	法兰式、对夹式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

● 阀内件

阀板形式	蝶形
流量特性	开关型(线性)、调节型(近似等百分比)

● 执行机构

执行器型号	381R、CH、PSQ、NA、HQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

■ 主要零件材料

阀体、底座	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
蝶板	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
阀杆	2Cr13、不锈钢
填料	V型聚四氟乙烯填料、柔性石墨填料

■ 主要性能指标

项目	指标值
基本误差%	±2.5
回差%	2.0
死区%	3.0
始终点偏差%	±2.5
额定行程偏差%	+2.5
允许泄漏量1/h	2×10-2×阀额定容量

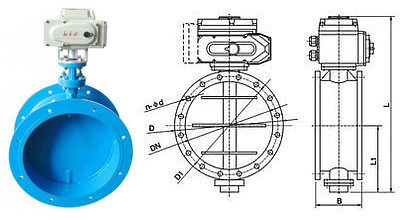

四、电动通风蝶阀 主要外形及连接尺寸

公称通径DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
H	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H1	根据阀门所需力矩而定，配置电动执行器不同，外形尺寸也不相同，详情请咨询公司技术部！
H2
A
A1
D	140	160	190	210	240	265	320	375	440	490	540	595	645	755	860	975	10755	1175
D1	110	130	150	170	200	225	280	335	395	445	495	550	600	705	810	920	1020	1120
n-φd	4-14	4-14	4-18	4-18	8-18	8-18	12-18	12-22	12-22	16-22	16-22	20-22	20-26	24-26	24-30	24-30	24-30	28-30
