产品名称：电动对焊式硬密封蝶阀[ 2016-07-22 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

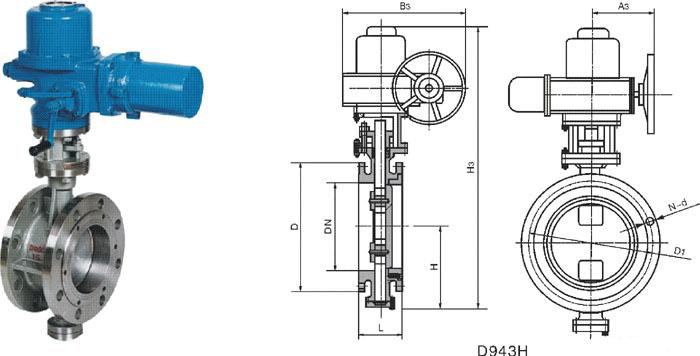

结构图片

一、电动对焊式硬密封蝶阀概述

上海湖泉阀门有限公司是一家专业从事电动对焊式硬密封蝶阀的高新技术企业；该蝶阀具有良好的耐腐蚀性，使用寿命长，具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

二、电动对焊式硬密封蝶阀特点

结构紧凑、体积小、重量轻、操作灵活、使用方便；采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；此阀无法兰，对管道和保温包扎带来很大方便和美观；具有耐高温、高压、耐腐蚀、耐磨损等特点。

三、电动对焊式硬密封蝶阀工作原理

1、采用三偏心设计，使该阀门成为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
4、具有良好的耐腐蚀性，使用寿命长。

四．电动对焊式硬密封蝶阀采用标准

焊接尺寸：:GB1224;ANSI B16.25; DIN2559
结构长度：:GB/T12221-1989;API609
压力试验：:GB/T13927-1992;API598

五、电动对焊式硬密封蝶阀主要技术参数和性能

公称通径	DN（mm）	50～700
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～425℃ 不锈钢:-40℃～600℃

六、电动对焊式硬密封蝶阀订货说明

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方式⑧是否带附件以便我们的为您正确选型。
　　2、如有特殊要求时请在订购产品时注明。
　　3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
　　4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
　　欢迎您访问我们的网站【//www.corecsn.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：021-64162222

七、电动对焊式硬密封蝶阀主要外形连接尺寸

公称压力 PN0.6MPa
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610

D963H-10/C.I.P.R对焊式硬密封蝶阀系列外形尺寸

公称压力 PN1.0MPa
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
600	24	390	636	602	499	1280	570	660	465
700	28	430	726	692	566	1480	750	550	680
800	32	470	826	792	632	1608	750	550	810
900	36	510	926	892	693	1857	750	550	860
1000	40	550	1028	992	757	2038	900	750	1625
1200	48	630	1228	1192	851	2237	1000	925	1770
1400	56	710	1428	1392	876	2411	1000	925	2426
1600	64	790	1628	1592	1095	2756	1000	925	3560
1800	72	870	1828	1792	1214	3093	1100	980	4545
2000	80	950	2028	1992	1332	3355	1100	980	6230

D963H-16/C.I.P.R对焊式硬密封蝶阀系列外形尺寸

公称压力 PN1.6MPa
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328

D963H-25/C.I.P.R对焊式硬密封蝶阀系列外形尺寸

公称压力 PN2.5MPa
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	16	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1192	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500

D963H-40/C.I.P.R对焊式硬密封蝶阀系列外形尺寸

公称压 PN4.0MPa
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
80	3	180	90	78	108	430	180	200	39
100	4	190	110	96	108	392	180	200	50
125	5	200	135	120	120	414	180	200	75
150	6	210	161	145	135	494	270	280	100
200	8	230	222	200	202	578	400	425	135
250	10	250	278	252	235	673	400	425	190
300	12	270	330	301	280	793	450	560	240
350	14	290	382	351	315	921	450	560	320
400	16	310	432	398	355	1021	535	580	450
450	18	330	484	448	370	1143	535	580	500
500	20	350	535	495	420	1192	535	580	560
600	24	390	636	595	490	1327	570	660	720
