一、上海湖泉蝶阀D373H- 16C DN100 PN16生产厂家介绍

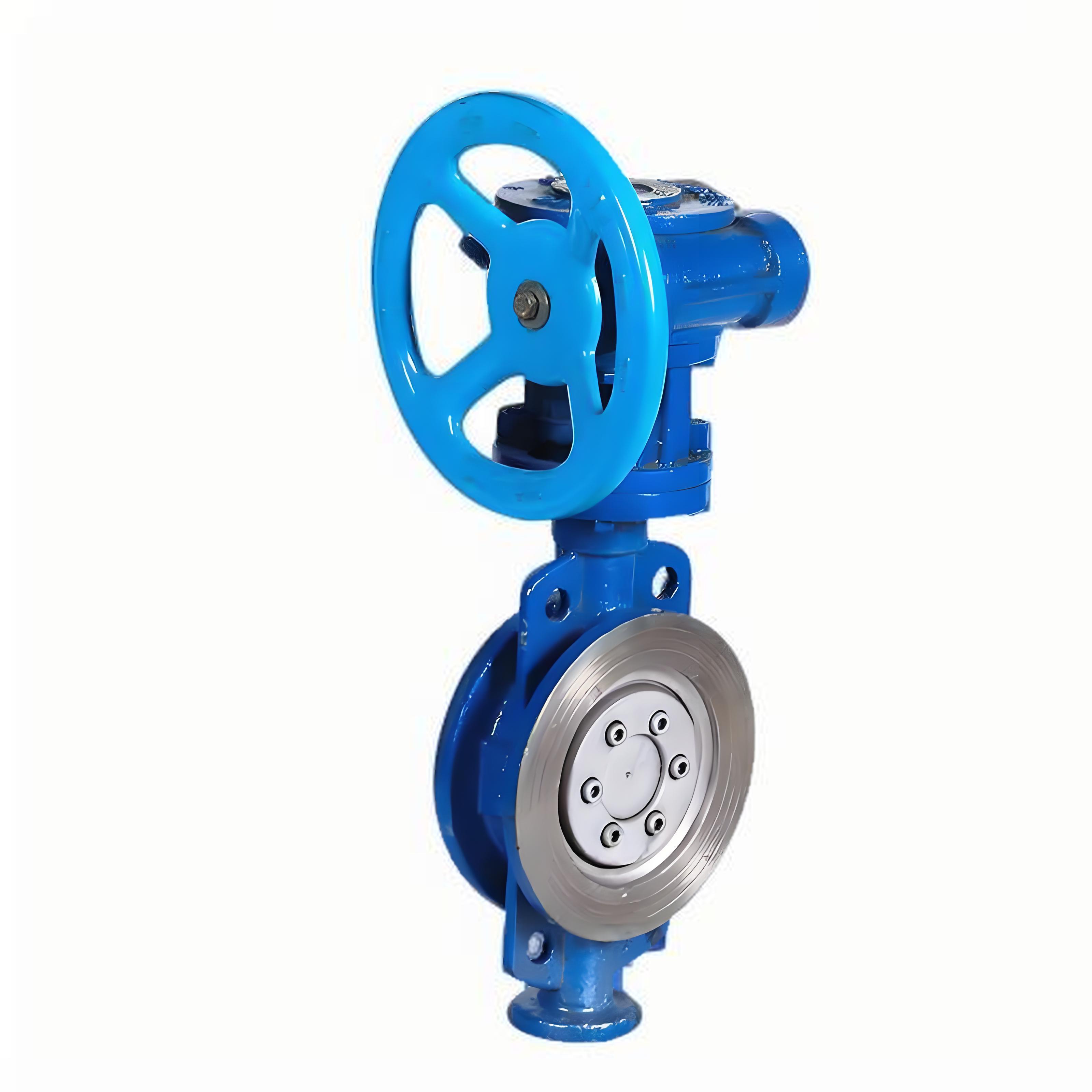

上海湖泉阀门蝶阀D373H-16C是一种常用的阀门类型，具有特定的型号含义。‌ ‌D‌代表阀门类型，即蝶阀。 ‌3‌代表驱动装置，即蜗轮。 ‌7‌代表连接方式，即对夹式。 ‌3‌代表结构形式，即三偏心（斜板式）。 ‌H‌代表阀座材质，即不锈钢。 ‌16‌代表公称压力，即1.6MPa。 ‌C‌代表阀体材料，即碳素钢。这种阀门通常用于需要承受一定压力和温度的工业管道系统中，其三偏心的设计提供了良好的密封性能，而蜗轮驱动则提供了方便的操作性。阀体材料为碳素钢，具有良好的机械性能和耐腐蚀性。不锈钢的阀座材质则保证了阀门的耐腐蚀性和使用寿命。这种阀门常用于需要频繁开启和关闭的场合，以及需要精确控制流量的应用中‌。

二、上海湖泉蝶阀D373H- 16C DN100 PN16生产厂家

蝶阀D373H-16C‌的特点主要体现在其独特的密封结构和优异的性能上。这种蝶阀采用了三偏心密封结构，确保阀座与蝶板几乎无磨损，实现了越观越紧的密封功能。密封圈由不锈钢制成，结合了金属硬密封和弹性密封的双重优点，保证了在低温和高温条件下都能保持良好的密封性能，同时具有耐腐蚀性和长使用寿命。碟板密封面采用堆焊钴基硬质合金，增强了密封面的耐磨性，进一步延长了使用寿命。大规格蝶板采用绗架结构，不仅提高了强度，还增大了过流面积，减小了流阻。此外，该阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可以在任何方向安装。驱动装置支持多工位（旋转90°或180°）安装，方便用户使用。这些特点使得D373H-16C蝶阀在冶金、电力、石油化工、给排水和市政建设等领域得到广泛应用‌。

三、上海湖泉蝶阀D373H- 16C DN100 PN16技术参数

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～600℃ 不锈钢-40℃～600℃

四、上海湖泉蝶阀D373H- 16C DN100 PN16零部件材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

公称通径		结构长度	外形尺寸										连接长度
公称通径		结构长度	H	D373H D373Y			D673H			D973H			0.6MPa		1.0MPa
mm	Inch	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
65	2?	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18
80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18
100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22
250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22
300	12	83	283	800	380	420	1035	450	200	1070	300	315	395	12-22	400	12-22
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	560	16-22
400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-26
450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33
1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39
