硬密封闸阀

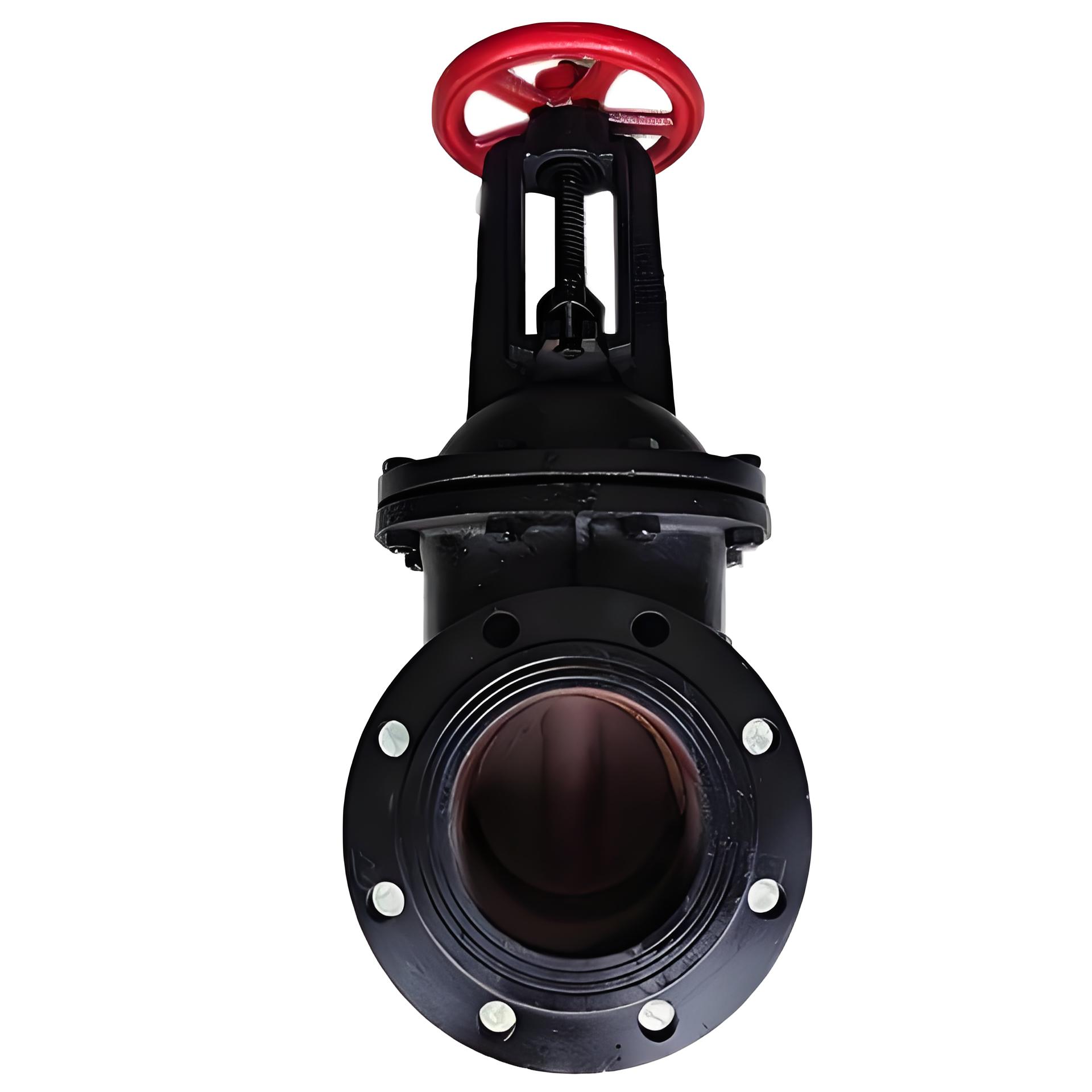

产品名称：Z45T-10型暗杆楔式闸阀DN100\DN300[ 2024-12-26 ]
-
- 订购热线： 021-64162222
-
- 订购传真： 021-62677999
-
- 质量稳定： 实行全过程质量监控，细致入微全方位检测！
-
- 价格合理： 高效内部成本控制，减少了开支，让利于客户
-
- 交货快捷： 先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
- Z45T-10型暗杆楔式闸阀是一种广泛应用于石油、化工、制药、电力等行业的阀门，主要用于在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上进行启闭操作。该阀门具有以下特点：
适用范围：广泛适用于石油、化工、制药、电力等行业，适用于公称压力≤1.0MPa的蒸汽、水、油类介质的管路。 工作原理：通过手动转动手轮，利用手轮与阀杆的螺纹进退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。 结构特点：暗杆楔式闸阀具有流动阻力小、启闭省力、水锤现象不易产生等优点。然而，其密封面易磨损，影响使用寿命，且价格较贵。技术参数和零件材料
- 型号：Z45T-10
- 公称压力：1.0MPa
- 试验压力：1.1MPa
- 工作温度：≤100-200℃
- 使用介质：水、蒸汽、油
- 主要零件材料：阀体、阀盖、闸板为灰铸铁或铸钢，密封圈为不锈钢，阀杆为碳钢或不锈钢，填料为浸油石棉盘根
产品外形及结构尺寸
Z45T-10 型暗杆楔式单闸板闸阀主要外形及结构尺寸（mm） DN L D D1 D2 z×Φd H 50 178 165 125 102 4×Φ19 285 65 190 185 145 122 4×Φ19 305 80 203 200 160 138 8×Φ19 330 100 229 220 180 158 8×Φ19 405 125 254 250 210 188 8×Φ19 460 150 267 285 240 212 8×Φ23 506 200 292 340 295 268 8×Φ23 610 250 330 395 350 320 12×Φ23 730 300 356 445 400 370 12×Φ23 950 Z45T-16Q 型暗杆楔式单闸板闸阀主要外形及结构尺寸（mm） DN L D D1 D2 z×Φd H 50 178 165 125 102 4×Φ19 285 65 190 185 145 122 4×Φ19 305 80 203 200 160 138 8×Φ19 330 100 229 220 180 158 8×Φ19 405 125 254 250 210 188 8×Φ19 460 150 267 285 240 212 8×Φ23 506 200 292 340 295 268 12×Φ23 610 250 330 405 355 320 12×Φ28 730 300 356 460 410 378 12×Φ28 950 350 381 520 470 438 16×Φ28 1125 400 406 582 525 490 16×Φ31 1200 450 432 640 585 550 20×Φ31 1320 500 457 715 650 610 20×Φ34 1410 600 508 840 770 725 20×Φ37 1500 700 610 910 840 795 24×Φ37 1700 800 660 1025 950 900 24×Φ40 1850 900 711 1125 1050 1000 28×Φ40 2250 1000 811 1255 1170 1115 28×Φ43 2400
