产品名称:Z41X明杆弹性座封闸阀[ 2013-08-30 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 产品说明:

    本公司所生产的“上SQ泉”牌Z41X明杆弹性座封闸阀除具有弹性座封闸阀的优点之外,并可以较直观显示阀门开度,启闭迅速可靠,故常用于消防及工业系统。一般安装于距地面较高的位置。公司引进欧洲高科技阀门制造技术所生产的弹性座封闸阀,利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污 水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

    产品特点:

    1、平底式阀座,不出现污物堆积,使密封更可靠;

    2、阀瓣整体包丁腈橡胶;

    3、阀门内件采用耐腐蚀不生锈钢和铜合金材料,可用于污水系统适应较恶劣的工作环境;

    4、体积小,重量轻,便于安装和维修;

    5、阀杆采用三道O型环密封,大大减少了开关时的磨擦阻力,开关轻巧不漏水;

    产品主要技术参数:

    公称压力:1.0~2.5MPa    工作温度:0~80℃     法兰标准:GB/T 17241.6 GB9113

    公称通经:50~600mm    适用介质:水、油、气等   试验标准:GB13927 AP1598

    产品主要零件材料:

    Z41X明杆弹性座封闸阀主要零件材料
    名 称 材 质
    阀 体 灰 铸 铁、球 墨 铸 铁、铸 钢
    闸 板 球 墨 铸 铁 +三 元 乙 丙 或 丁 腈 橡 胶
    中 口 垫 丁 腈 橡 胶、三 元 乙 丙
    密 封 圈 丁 腈 橡 胶
    支 架 灰 铸 铁、球 墨 铸 铁、铸 钢
    阀 杆 不 锈 钢
    螺 栓 不 锈 钢
    压 盖 球 墨 铸 铁、铸 钢
    阀 杆 螺 母 铜 合 金
    手 轮 (传 动 帽) 可 锻 铸 铁

    产品主要外形及连接尺寸:

    Z41X明杆弹性座封闸阀主要外形及连接尺寸
    DN 50 65 80 100 125 150 200 250 300 350 400
    L 178 190 203 229 254 267 292 330 356 381 406
    HA 322 332 350 420 581 581 736 882 1009 1300 1380
    HC 374 398 429 524 721 736 942 1031 1117 1655 1805

    产品订货须知:

    一、①明杆弹性座封闸阀产品名称与型号②明杆弹性座封闸阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的明杆弹性座封闸阀型号,请按明杆弹性座封闸阀型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【//www.corecsn.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

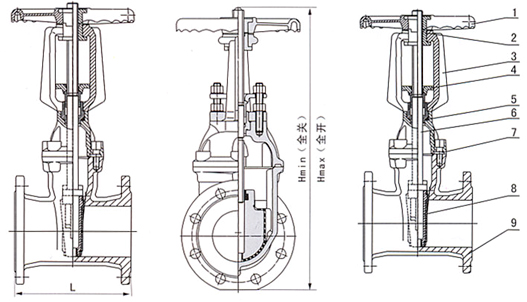

  • Z41X明杆弹性座封闸阀结构图片
