产品名称：直行程电子式381L-50电动执行器[ 2021-08-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

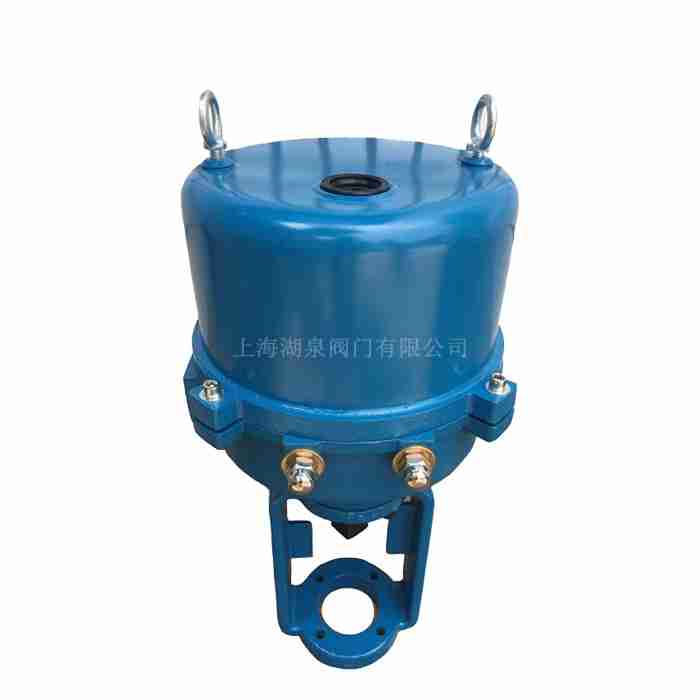

一、直行程电子式381L-50电动执行器产品介绍
上海湖泉阀门有限公司直行程电子式381L-50电动执行器是以AC220单相交流电为电源，接受来自DCS、PLC系统和其他操作器的D20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用先进的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。直行程电子式381L-50电动执行器驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，直行程电子式381L-50电动执行器可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。

二、直行程电子式381L-50电动执行器产品特点
1、执直行程电子式381L-50电动执行器设计有伺服系统（无需另配伺服放大器），只需接入D20mA（或DC15V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2、执行器的关键部件控制器，采用先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4。
4、直行程电子式381L-50电动执行器具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6、用状态选择开关可以设定（正、反动作）。
7、用状态选择开关可以设定输入信号为（D20mA或DC15V）。
8、直行程电子式381L-50电动执行器调整工作零点（始点）和行程（终点）简单易行。
9、当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、直行程电子式381L-50电动执行器延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。

三、直行程电子式381L-50电动执行器主要技术参数
直行程电子式381L-50电动执行器电源：AC220±50，50HZ。
耗电功率（额定负载时）
规格A型执行器 50VA；
规格B型执行器 150VA；
直行程电子式381L-50电动执行器规格C型执行器 220VA。
输入信号：D20mA或DC15V。
输出信号：D20mA（负载电阻500Ω以下）。
直行程电子式381L-50电动执行器控制精度：基本误差 amp;plusmn;1 回差1 死区1
工作行程调整范围：“零点”±25“行程”20100
外部配线：输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。
隔爆型
机型普通型（S型）执行器隔爆型（X型）执行器
直行程电子式381L-50电动执行器电源电缆 3芯S=1.5mm2 3芯S=1.5mm2 外径φ9±1
信号电缆 4芯S=1.5mm2 4芯S=1.5mm2 外径φ11±1
电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4（G3/4）
环境条件
环境条件普通型（S型）执行器隔爆型（X型）执行器
直行程电子式381L-50电动执行器环境温度无空间加热器-1060 -1040
有空间加热器-3560
相对湿度 95以下 4585
环境气体无腐蚀气体
机械振动 1.5g以下
保护等级
IP55。隔爆等级Exd BT4。
过载保护
规格A、B型执行器可任选，规格C型执行器必配。
直行程电子式381L-50电动执行器产品型号规格
型号规格标注说明
性通参数
直行程电子式381L-50电动执行器型号额定输出力N 速度mm/s 技术参数
381LSA-08、381LXA-08 800、800 4.2、4.2 30
381LSA-20、381LXA-20 2000、2000 2.1、2.1 、381LSB-30
381LXB-30 3000、3000 3.5、3.5 60
381LSB-50、381LXB-50 5000、5000 1.7、1.7
381LSC-65 6500 2.8 100 、381LSC-99 10000 2.0 、381LSC-160 16000 1.0

型号	额定输出力N	工作速度mm/s	最大行程（mm）	配套通径
381L-08型	800N	4.2	0-30	DN20
381L-08型	800N	4.2		DN20
381L20型	2000N	2.1		DN25-DN32
381L20型	2000N	2.1		DN25-DN32
381L-30型	3000N	3.5	0-60	DN40-DN50
381-30型	3000N	3.5		DN40-DN50
381L-50型	5000N	1.7		DN65-DN100
381L-50型	5000N	1.7		DN65-DN100
381L-65型	6500N	2.8	0-100	DN125-DN200
381L-65型	6500N	2.8		DN125-DN200
381L-99型	10000N	2.0		DN250-DN300
381L-99型	10000N	2.0		DN250-DN300
381L-160型	16000N	1.0		DN250-DN350
381L-160型	16000N	1.0		DN250-DN350
381L-260型	26000N	/	/	DN250-DN350
381L-260型	26000N	/	/	DN250-DN350
381LSD-260型	26000N	/	/	DN250-DN350
381LXD-260型	26000N	/	/	DN250-DN350
381LSD-350型	35000N	/	/	/
381LXD-350型	35000N	/	/	/
381LSD-500型	50000N	/	/	/
381LXD-500型	50000N	/	/	/
