产品名称：z90推力型阀门电动装置[ 2021-10-20 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍

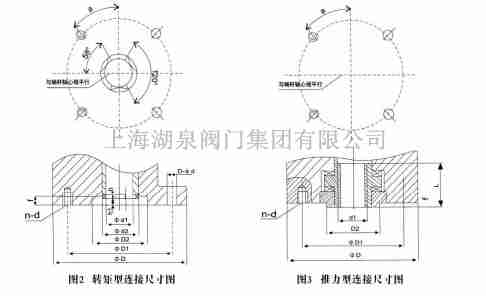

规格尺寸
结构图片

一、Z90推力型阀门电动装置简介

推力型阀门电动装置属多回转类阀门电装，控制插板阀、闸门、闸板阀等的开启和关闭。Z90T推力型阀门电动装置输出推力为200KN，输出转速24r/min，电机功率2.2KW，电压AC380V。控制方式有普通开关型，整体型和调节型。

二、Z90推力型阀门电动装置工作环境

1 、电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）
单相220V、110V（50Hz 、60Hz）
2 、推力型阀门电动装置工作环境：
环境温度：-20~+60℃ （特殊订货-40~+80℃）
相对湿度：≤95%（25℃时）。
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
防护等级：IP55（特殊订货IP65、IP67）
工作制：短时10分钟（特殊订货30分钟）
多回转阀门电动执行器：
按防类型分：有普通型、户外型和隔爆型
按控制方式分：有常规型、一体化型和智能一体化型
按连接型式分：有转矩型、电站型和推力型

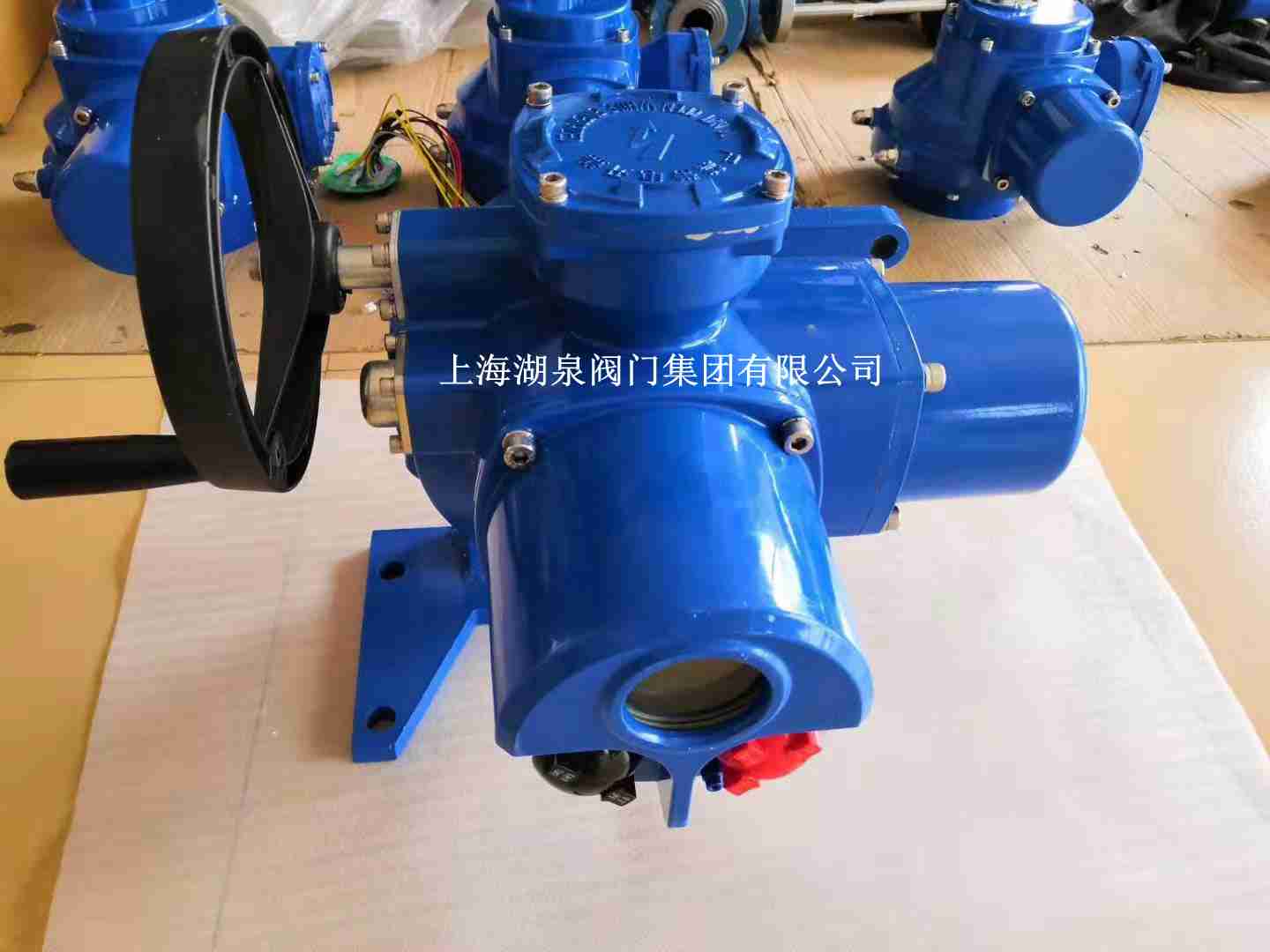

z90推力型阀门电动装置

三、推力型阀门电动装置型号规格和主要性能数见表

型号规格	公称转矩 (N·m)	公称推力 (KN)	大杆直径(mm)	大转圈数(圈)	手动速比	输出转速 r/min	电机功率 (KW)	参考重量 (Kg)
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22 5:1	18/24	4/5	250
Z250	2500	325	70	150	22 5:1	18/24	5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
