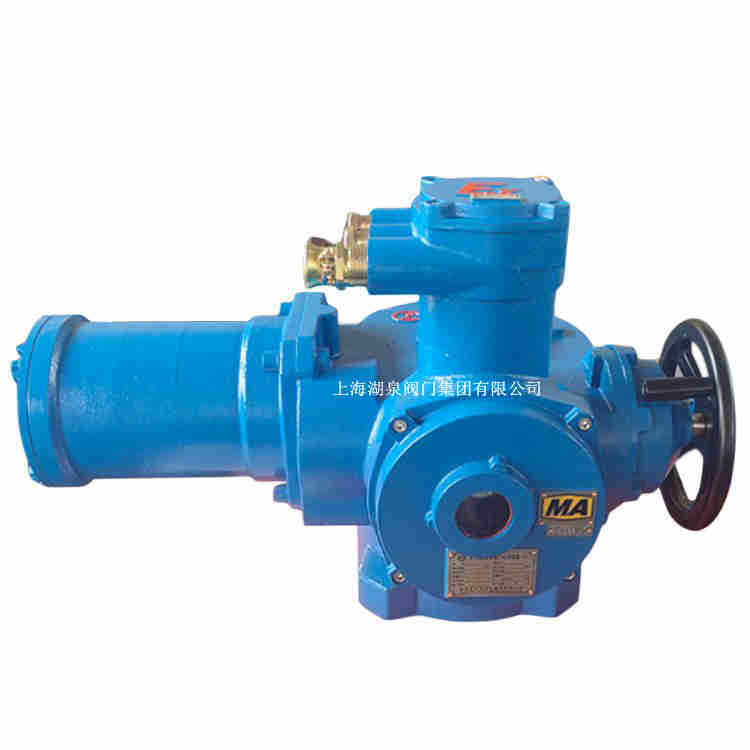

产品名称:zb90-24/36矿用隔爆型阀门电动装置[ 2022-12-08 ]
一、zb90-24/36矿用隔爆型阀门电动装置产品介绍
矿用阀门电动装置生产厂家, ZB90-24/36隔爆型阀门电动装置(又称防爆型电动执行机构、防爆型电动执行器、防爆型电动头),专业生产阀门驱动装置,普通型/智能型/开关型/调节型,专业生产,值得信赖!产品广泛应用于石油化工,冶金,水处理,电厂等领域.欢迎来电咨询!性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d"》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
二、zb90-24/36矿用隔爆型阀门电动装置工作环境和主要技术参数
电源:常规,三相380V(50Hz)
特殊,三相660V、415V(50Hz 、60Hz);
单相220V、110V(50Hz 、60Hz)
环境温度:-20~+60℃ (特殊订货-40~+80℃)。
相对湿度:≤95%(25℃时)。
防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
防护等级:IP55(特殊订货IP65、IP67)。
工作制:短时10分钟(特殊订货30分钟)。
电源
频率:50Hz±1%
电源电压
三相三线:380V±10%
型号规格 |
输出转矩(N.m) |
公称推力(KN) |
*阀杆直径(mm) |
手动速比 |
输出转速(r/min) |
电机功率(KW) |
ZB10-24 |
100 |
40 |
28 |
1:1 |
24 |
0.25 |
ZB15-24 |
150 |
40 |
28 |
1:1 |
24 |
0.37 |
ZB20-24 |
200 |
100 |
40 |
1:1 |
24 |
0.55 |
ZB30-24 |
300 |
100 |
40 |
1:1 |
24 |
0.75 |
ZB45-24 |
450 |
150 |
48 |
1:1 |
24 |
1.1 |
ZB60-24 |
600 |
150 |
48 |
1:1 |
24 |
1.5 |
ZB90-24 |
900 |
200 |
60 |
1:1 |
24 |
2.2 |
ZB120-24 |
1200 |
200 |
60 |
1:1 |
24 |
3.0 |
ZB180-24 |
1800 |
325 |
70 |
25:1 |
18 |
3.0 |
ZB250-24 |
2500 |
325 |
70 |
25:1 |
24 |
5.5 |
ZB350-24 |
3500 |
700 |
75 |
25:1 |
24 |
7.5 |
ZB500-24 |
5000 |
700 |
75 |
25:1 |
24 |
11 |
