    一、skz-310a直行程电动执行器说明书

    最新HTH华体育下载app SKZ型系列电动执行器是机电一体化产品,由单片微处理器和外围芯片组成控制单元,接受标准信号,经CPU运算处理后,直接带动调节阀位移的执行机构。执行机构各安装尺寸及力矩达到原标准型号一致,用户不需另外设计尺寸.广泛应用于发电、冶金、石油、化工、轻工等行业。

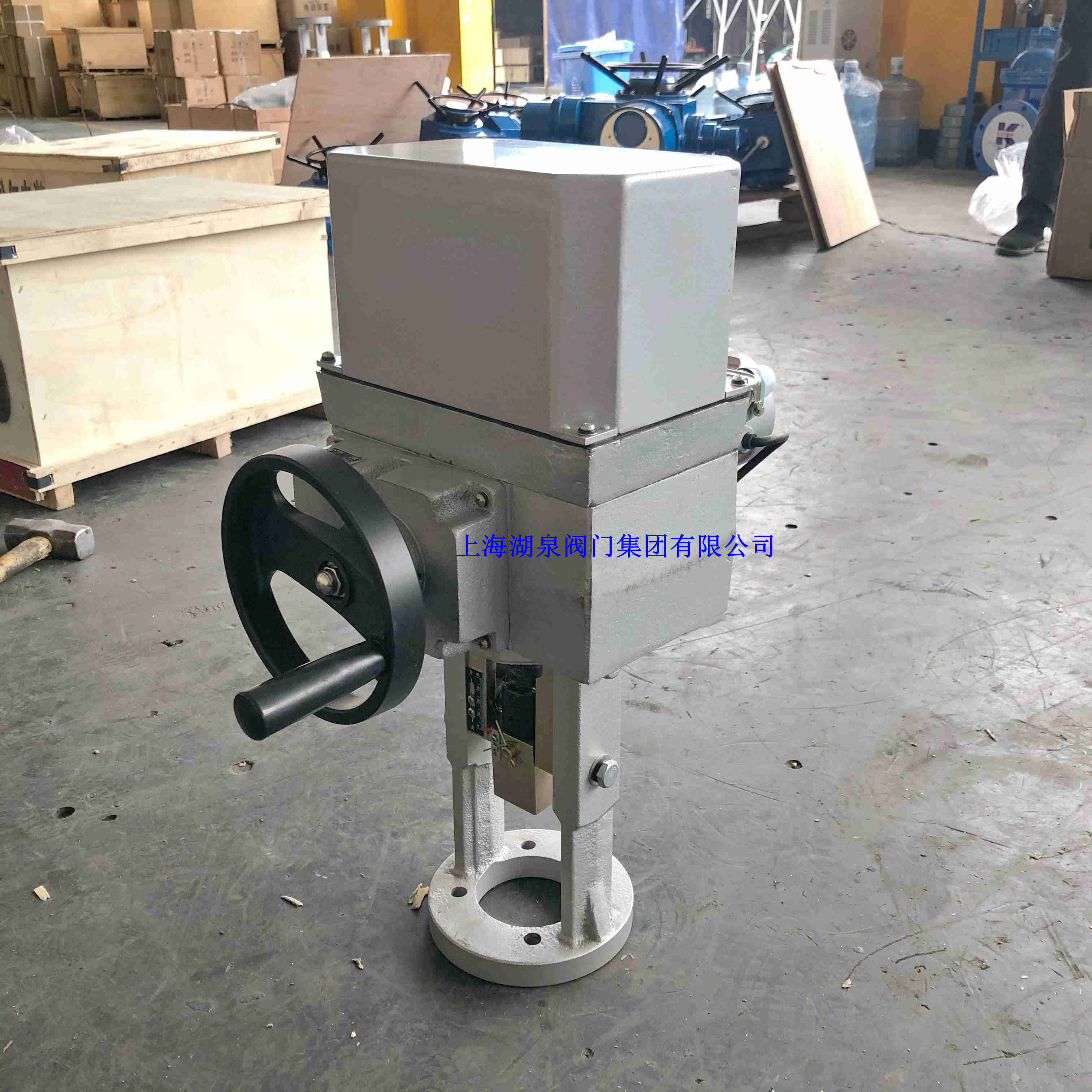

    skz-310a直行程电动执行器说明书

    二、skz-310a直行程电动执行器特点

    1、采用4位高亮度LED数码管,可以准确而又清晰显示运行状态及报警信息
    2、调节无需开盖,通过操作面板就可以实现,操作简单易懂
    3、需配上输入信号线及单相交流电源,即可控制运转。无需配伺服放大器
    4、控制过程中设有断信号设定功能
    5、位置发送器采用齿轮式传动,确保限位可靠准确
    6、电路采用环氧树脂封装的模块结构并经高低温老化,确保稳定可靠

    三、skz-310a直行程电动执行器型号说明

    SKZ-310(H)
    SK:机电一体化型 Z:直行程 310:输出力
    H:有“H”为户外型;无“H”为标准型(选择项)

    四、skz-310a直行程电动执行器技术参数

    项目名称 SKZ标准型(不带H) SKZ户外型(带H)
     控制
      机构
    输入信号 4-20mAdc;0-10VDC;1-5VDC;低电平开关量
    反馈信号        4—20mAdc
    死区       0.4%—3%
    基本误差        ±2.5%
    回差         ≤1.5%
    限位       开侧,闭侧
    开度检测       精密导电塑料电位器

      动力
    动力         220V,50Hz
    驱动电机         伺服电机
     附属机构 加热器         选择件
    手动机构          手轮
     安装
      条件
    环境温度       无加热器—25℃~+70℃
    相对湿度          <95%
    环境气体         无腐蚀性气体
    接线口 十四线插头 接线柱
    防护等级 IP65


  • 型号与规格
      型号
     额定负载
      (N)
     额定行程
      (mm)
    全行程时间
    (S)
     额定电流
    (A)
    质量
    (Kg)
      SKZ-310  4000    10 8   0.65      50
    16 12.5
    25 20
    30 24
      SKZ410  6400    18 16   0.65      50
    30 24
    40 32
    60 50
      SKZ-510  16000    30 16   1.5      95
    50 30
    60 40
    100 60

    SKZ-610
     25000    30 16   2.5      110
    50 30
    60 40
    100 60
