产品名称：矿用井下隔爆阀门电动装置ZB45-24[ 2024-07-12 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍

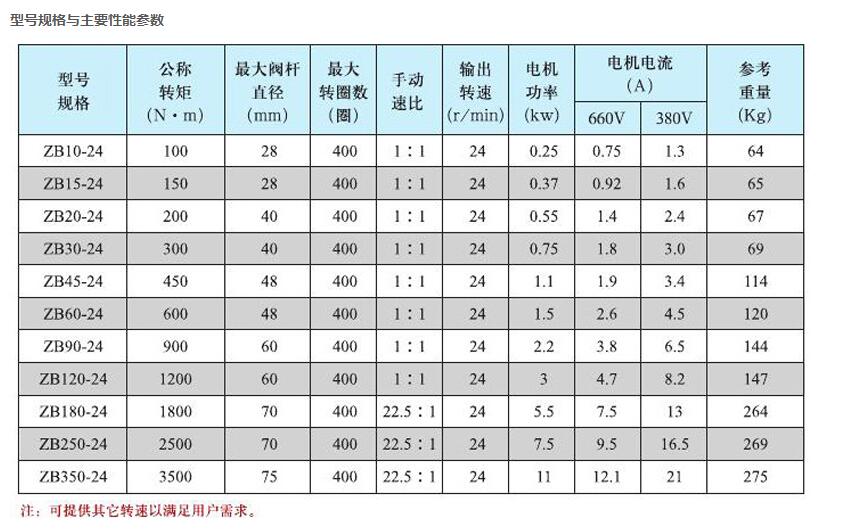

规格尺寸

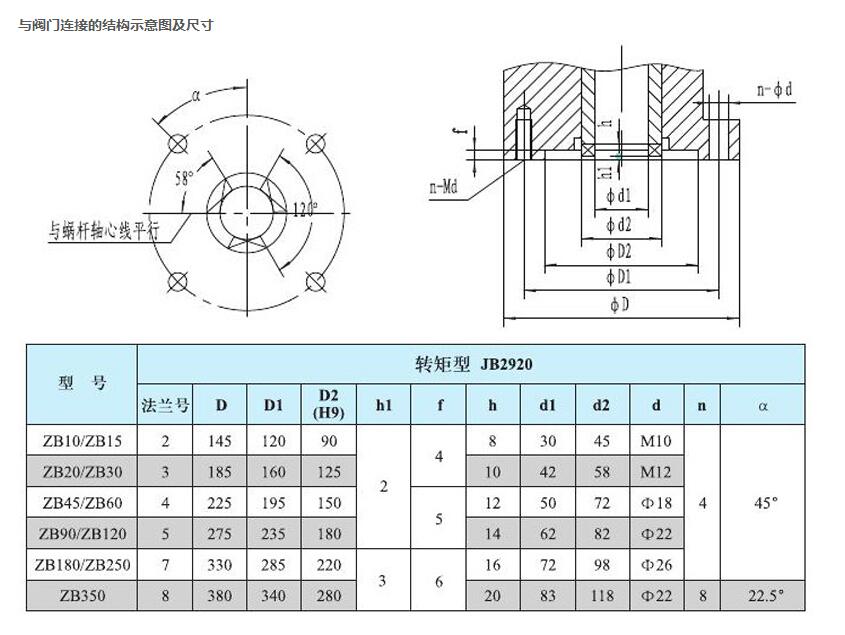

结构图片

一、矿用井下隔爆阀门电动装置ZB45-24产品介绍
ZB系列矿用隔爆型阀门电动装置是针对煤矿使用条件而专门设计和制造的。适用阀板做直线运动的阀门，如闸阀、配水阀、水闸门等；如增加二级减速蜗轮箱后还可用丁阀板做90度回转的阀门，如蝶阀、风门等。与KXBC矿用隔爆型阀门电动装置控制箱相互配套后，可与DCS系统衔接，以实现自动化控制。 ZB系列隔爆型多回转阀门电动装置主要适用于启闭件做直线运动的阀门配套使用，如闸阀、截止阀、隔膜阀、闸门、水闸阀等，用于对阀门的开启、关闭、调节(配上专用阀门隔爆控制箱) ,是阀门实现远控、集控和自控***的驱动装置。其具有功能全、性能可靠、控制系统***、体积小、重量轻、使用维护方便等特点。
二、矿用井下隔爆阀门电动装置ZB45-24工作原理及型式

ZB系列电动装置采用隔爆外壳，把可能因产生火花、电弧的电路部分与壳体外气体混合物隔开，从而达到隔爆的目的。隔爆接合面参数符合GB3836.2- 2010的规定，电缆引入装置符合GB3836.1- 2010的规定。

a)防爆型式分为矿用隔爆型和普通隔爆型，防爆标志分别为"Exd 1Mb”和"Exd II BT4 Gb"。

b)电缆引入装置型式为压紧螺母及压盘式。

型号示例:

ZB45- -24/150(380):表示电动装置为多回转隔爆型，输出转矩450N●m [ 45kgf. m)，输出转速24r/min,转圈数为150转，额定工作电压为AC 380V。

三、矿用井下隔爆阀门电动装置ZB45-24技术条件

1) 额定电压:三相AC 380V或AC 660V;

2) 额定频率: 50Hz; .

3) 控制电压:小于AC 220V或DC 60V;

4) 环境温度: -20C~ +70C;

5) 平均相对湿度:不大于90% ( +25C);

6) 大气压力: 80kPa ~ 106kPa;

7) 无强烈震动和冲击，无破坏金属和绝缘材料的腐蚀性气体的地方;

8) 技术条件

9) 防护等级: IP65; .

10) 工作制:短时10分钟。
