产品名称:DKZ/ZKZ直行程电动执行器(直行程电动执行机构)[ 2013-09-10 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 产品说明:

    DKZ型直行程电动执行机构可以与DDZ-Ⅲ型仪表配套使用,也可以与组装仪表及TA仪表配用。它以220V电源为动力,接受统一的标准信号 4-20mmA.DC,将此转变成与输入信号相对应的出轴直线位移,自动地操纵调节阀或其它终端机构等完成自动调节任务,或者配用电动操作器实行手动遥 控。广泛地用于发电厂、钢铁、石油、化工、轻工等工业部门的调节系统中。

    该仪表具有连续调节、手动遥控、就地手操三种控制方式。使用DKZ型直行程电动执行机构的自动调节系统需配用ZPE-2030型伺服放大器、DFD-1000型电动操作器后才可实现自动调节系统手动自动无扰动切换。

    产品技术参数:

    DKZ/ZKZ直行程电动执行器(直行程电动执行机构)主要技术参数
    项目名称 DKZ标准型(不带H) DKZ户外型(带H)
    控制机构 输入信号
    反馈信号 0—10mAdc 4—20mAdc
    死区 0.4%—3% 0.4%—3%
    基本误差 ±2.5% ±2.5%
    回差 ≤1.5% ≤1.5%
    限位 开侧/闭侧 开侧/闭侧
    开度检测 精密导电塑料电位器 精密导电塑料电位器
    动力  动力 220V/50Hz 220V/50Hz
    驱动电机 伺服电机     伺服电机
    附属机构 加热器 选择件     选择件
    手动机构 手轮     手轮
    安装条件   环境温度 无加热器—25℃~+70℃ 无加热器—25℃~+70℃
    相对湿度 <95% <95%
    环境气体 无腐蚀性气体 无腐蚀性气体
    接线口 十四线插头 接线柱
    防护等级   IP65

    产品型号规格:

    DKZ/ZKZ直行程电动执行器(直行程电动执行机构)型号规格
    型号 额定负载(N) 额定行程 (mm) 全行程时间 (S) 额定电流(A) 质量(Kg)
    DKZ-310(H) 4000 10  8 0.65 50
    16 125
    25 20
    30 24
    DKZ-410(H) 6400 18 16 0.65 50
    30 24
    40 32
    60 50
    DKZ-510(H) 16000 30 16 1.5 95
    50 30
    60 40
    100 60
    DKZ-610(H) 25000 30 16 2.5 110
    50 30
    60 40
    100 60

    安装尺寸:

    安装尺寸

    外部接线:

    外部接线

    产品订货须知:

    一、①直行程电动执行器产品名称与型号②直行程电动执行器口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的直行程电动执行器型号,请按直行程电动执行器型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【//www.corecsn.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务

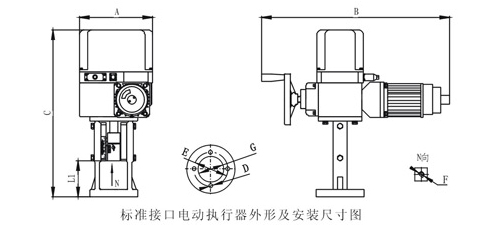

  •  产品外形及连接尺寸:

    DKZ/ZKZ直行程电动执行器(直行程电动执行机构)主要外形及结构尺寸
    型号 长X宽X高 阀杆连接螺孔F 法兰连接孔距E 法兰连接孔距E 法兰吻合内径G 公称通径 连接头至法兰底端
    AXBXC Dg 行程 L
    DKZ310 230X460X490
    M8


    Φ80


    2一Φ11

    Φ60 25、32 10 85.5
    —— 16 79.5
    40、50   25 70.5
    DKZ410 230X530X540 M12X1.25 Φ105 4一Φ11 Φ80 65、80、100 40 107
    230X460X575 M16X1.5 Φ118 4一Φll Φ95 125、150 60 112
    DKZ510 260X630X625 M16X1.5 Φ118 4一Φll Φ95 200 60 113
    260X630X645 M20X1.5 Φ130 4一Φ18 Φ100 300、250 100 93
    DKZ610 260X720X625 M16X1.5 Φ118 4一Φ1l Φ95 400、500 60 113
    260X720X645 M20X1.5 Φ130 4一Φ18 Φ100 500、600 100 93
  • DKZ/ZKZ直行程电动执行器结构图
