产品名称：DZW45-24Z 开关型电动执行机构[ 2015-11-10 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、DZW45-24Z 开关型电动执行机构产品简介

开关型电动执行机构 DZW45-24Z：多回转电动执行器（又称为阀门电动装置、阀门电动头、阀门电装），智能一体化产品，开关量控制，整体型，反馈4~20mADC，输出扭矩450N.m，输出转速24r/min，电机功率1.5KW，防护等级IP65，广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
详细介绍
开关型阀门电动装置整体型电动执行器智能开关型阀门电动头整体开关型阀门电装一体化开关型

上海湖泉阀门有限公司
阀门电动装置	电动执行机构	品牌电动执行器	电动阀门控制器	电动阀门
DZW阀门电动装置（Z型阀门电装）	精小型电动执行器	西门子电动执行器（扬州西门子）	挂壁式阀门控制箱	电动闸阀
DZW阀门电动装置（Z型阀门电装）	DKJ电动执行器	西门子电动执行器（扬州西门子）	抽屉式阀门控制箱	电动截止阀
DQW阀门电动装置（Q型阀门电装）	DKZ电动执行器	罗托克电动执行器（英国罗托克）	户外型阀门控制箱	电动蝶阀
DQW阀门电动装置（Q型阀门电装）	3810L电动执行器	罗托克电动执行器（英国罗托克）	防爆型阀门控制箱	电动球阀
LQ阀门电动装置	3810R电动执行器	德国PS电动执行器	BFA型阀门控制器	电动调节阀

二、DZW45-24Z 开关型电动执行机构电气部分结构

控制系统与电动装置集合于一体称为整体型电动装置，其电气部分主要由整体型模块、按钮盒、开度表（或数显指示器）、接触器等组成。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒盖为远方控制，远程为24VDC开关触点控制（24VDC已内供），打开盖子为现场操作。

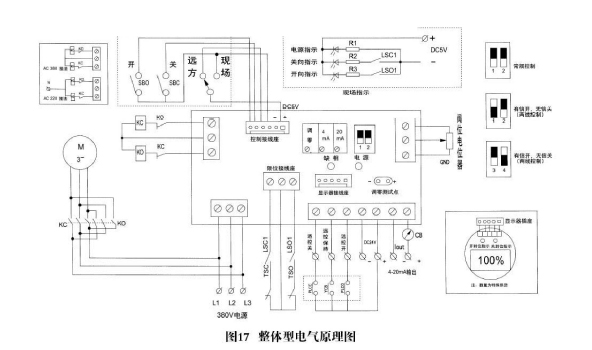

三、DZW45-24Z 开关型电动执行机构电气原理图

四、DZW45-24Z 开关型电动执行机构整体型模块调试方法

    1）手动将电动装置置于中间位置
    2）接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮
    3）常规控制时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。
    注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。

五、DZW45-24Z 开关型电动执行机构型号规格及详细参数

型号规格	公称转矩（N·m）	公称推力（KN）	最大阀杆直径（mm）	最大转圈数（圈）	手动速比	输出转速（r/min）	电机功率（KW）	参考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
