产品名称:z941h 16c dn80铸钢电动法兰闸阀[ 2021-10-22 ]
一、z941h 16c dn80铸钢电动法兰闸阀产品详情
z941h 16c dn80铸钢电动法兰闸阀全中文显示:一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。相序自动纠正:执行机构旋向可自由设定,也可自由校正电源相序。缺相保护:具有电源缺相保护功能。控制模式:常规远方控制信号采用4~20mA模拟量信号控制或者开关量控制 ,提供4~20mA信号反馈(可提供特殊量控制)。远方信号、反馈信号均与内 部实现电气隔离 。禁动延时保护:避免或减少了机械部分由于惯性承受的反作用力。z941h 16c dn80铸钢电动法兰闸阀 此保护功能同时适 用于现场控制方式和远控控制方式。 电子互锁保护:在一个指令正在执行且保持有效,再施加另一个反向控制指令时(即两个令同时存 在并有效),铸钢闸阀此时电动执行器将停执行完*个指令后再执行下一个指令 瞬间过力矩保护:当开或关向力矩瞬间被顶开,阀门将停下不动作,即使力矩开关瞬间顶开后闭合 ,阀门仍不会动作,只有向反向动作一下,即可解除过力矩保护。z941h 16c dn80铸钢电动法兰闸阀现场远控切换:现场远控可自由切换,使用户调试、维护方便快捷。

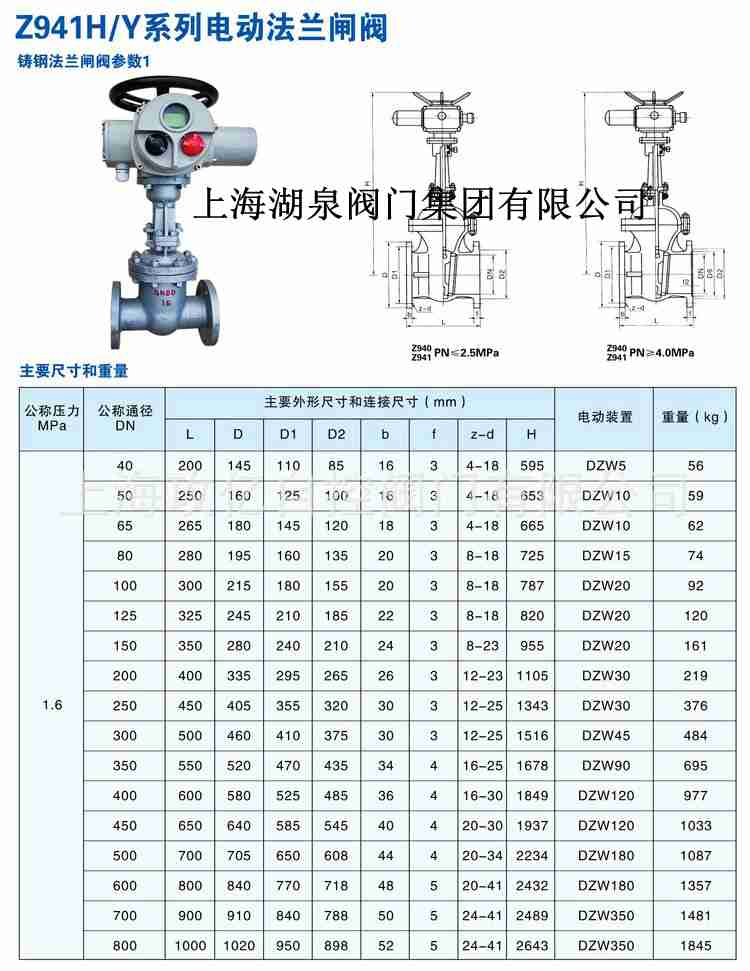

二、z941h 16c dn80铸钢电动法兰闸阀主要外形连接尺寸
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置型号 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
Z940、Z941、Z942 |
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
595 |
ZB15 |
50 |
250 |
160 |
115 |
100 |
16 |
3 |
4-Φ18 |
653 |
ZB15 |
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
665 |
ZB15 |
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
725 |
ZB15 |
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
787 |
ZB15 |
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
806 |
ZB20 |
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
955 |
ZB20 |
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-Φ23 |
1105 |
ZB40 |
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-Φ25 |
1343 |
ZB40 |
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-Φ25 |
1516 |
ZC45 |
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-Φ25 |
1678 |
ZC45 |
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-Φ30 |
1849 |
ZC90 |
450 |
650 |
640 |
585 |
545 |
38 |
4 |
20-Φ30 |
1937 |
ZC90 |
500 |
700 |
705 |
650 |
608 |
42 |
4 |
20-Φ34 |
2234 |
ZC120 |
600 |
800 |
840 |
770 |
718 |
46 |
5 |
20-Φ41 |
2432 |
ZC180 |
700 |
900 |
910 |
840 |
788 |
48 |
5 |
24-Φ41 |
2489 |
ZC250 |
800 |
1000 |
1020 |
950 |
898 |
50 |
5 |
24-Φ41 |
2643 |
ZC350 |
900 |
1100 |
1125 |
1050 |
998 |
52 |
5 |
28-Φ41 |
2945 |
ZC500 |
1000 |
1200 |
1255 |
1170 |
1110 |
54 |
5 |
28-Φ42 |
3083 |
ZC500 |
1200 |
1350 |
1485 |
1390 |
1325 |
56 |
5 |
32-Φ48 |
3382 |
ZC800 |
1400 |
1500 |
1685 |
1590 |
1525 |
58 |
5 |
36-Φ48 |
3718 |
ZC1000 |
z941h 16c dn80铸钢电动法兰闸阀主要外形连接尺寸(PN25):
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置型号 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
Z940、Z941、Z942 |
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-Φ18 |
595 |
ZB15 |
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4-Φ18 |
653 |
ZB15 |
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 |
665 |
ZB15 |
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 |
725 |
ZB15 |
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 |
787 |
ZB20 |
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8-Φ25 |
902 |
ZB20 |
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 |
955 |
ZB20 |
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 |
1105 |
ZB40 |
250 |
425 |
425 |
370 |
332 |
36 |
3 |
12-Φ30 |
1343 |
ZB40 |
300 |
450 |
485 |
430 |
390 |
40 |
4 |
12-Φ30 |
1516 |
ZC60 |
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16-Φ30 |
1678 |
ZC60 |
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16-Φ34 |
1849 |
ZC90 |
450 |
650 |
660 |
600 |
555 |
50 |
4 |
16-Φ34 |
1937 |
ZC90 |
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20-Φ34 |
2234 |
ZC120 |
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20-Φ41 |
2432 |
ZC180 |
700 |
900 |
955 |
875 |
815 |
60 |
5 |
20-Φ41 |
2489 |
ZC250 |
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24-Φ48 |
2643 |
ZC350 |
